多功能 + 經濟的西式木工桌設計 v2

tian wrote:
關於那個板材平直的問題,我是不方便人到他廠裡挑料所以一直都是網路下單,但是我的經驗是彎曲率還可以,不會每一隻都彎的或者一整支從頭到尾都彎的,況且因為是做成可以換的,這隻不平我可以抽起來換一隻,手邊直的料不夠了就等下次買的料挑出來換,做這張桌的桌面不是一次就要把桌面確認好的,而是桌面每一片都永遠可以替換掉,所以怕桌面用料直還是不直應該不是一個問題。


桌面對木料平整要求比較高,基本上剛買來的"進口美規木材"十支可能只有一支可以稱得上是平直的
所以你怎麼挑應該都沒有用,正常工序會使用壓鉋跟平鉋做到木材的四面刨光,處理好的木料要盡快膠合拼板
這種快速生長的人造林沒三天就給你變形了
木材成品做得越厚越寬穩定度越高(紋路還要搭配)
可參考我之前製作桌板的過程
https://www.mobile01.com/topicdetail.php?f=635&t=4243274

你的桌板是桌框搭配桌底角材,再放置木料到桌底角材上形成整個桌板(不知道我的理解有沒有錯誤??)
這跟一般的作法不一樣,但我猜側你怎麼挑選木料 桌面都不會平整的
先不管木料平整的問題,這個結構重點在你桌底下四個橫桿要做到在同一個水平面就已經非常困難了
這個基底沒做好上面怎麼挑選都不會是平的,若再把木材的平整度考慮進去
我個人是覺得難度比拼桌板還要高~

若是第一次做木工桌的話,建議你先參考別人已經設計好的圖來施作,從中學習每一個工法跟需要的細節
等技術成熟後再來設計自己想要的木工桌,這樣比較不會有考慮不周的情況發生
學習木工的路還很長,就算你這次做好一個木工桌
往後一定還會不滿足再做一個的功能更好的木工桌的

以上建議給你參考,不過你也可以照你的方式來製作
也許是我想太多也說不定

deleteAV wrote:
桌面對木料平整要求...(恕刪)


感謝感謝^^
桌面平整的問題這個我再邊走邊看,目前是連一張木工桌都沒有,也只有三支固定夾很不夠用,要真的都不完美再想看怎麼處理吧。那因為我就是想看看這樣的桌面能不能玩,才會先畫圖設計嘗試看看,就跟參考別的作法不一樣了,這邊不知道該怎麼說明清楚。我就是很想要一面可替換樣板的木工桌桌面設計阿,體驗一下認真以後的失敗至少可以在心裡放棄這個念頭,以後就不會多想,讓我試試吧。



是的,前面我嘗試描述的結構上差不多是這樣的意思。剛剛花了點時間做圖來圖解前文我描述想用螺絲的設計來處理支撐力不足的問題:

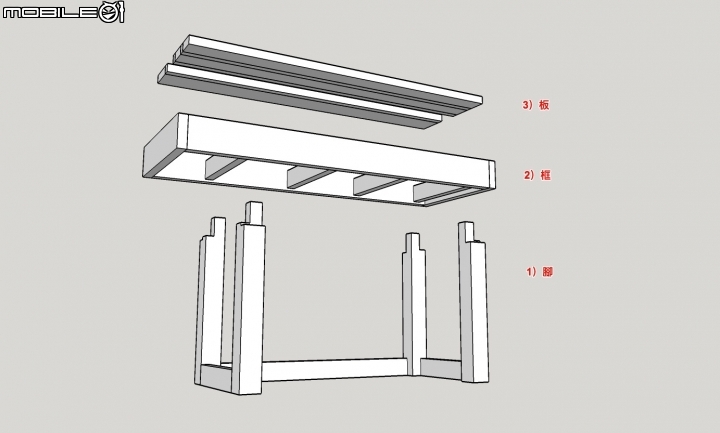

結構分三個部位,先做好桌腳;再放上桌框;最後鋪桌面。



沒錯,這桌腳的橫撐結構有問題,所以桌框放上時,用16根M6螺絲緊固桌腳,螺絲的位置我還在思考比較能解決問題的配置,目前想到兩個方式如下。

第一種,排這種對角有考量到左右受力方向的抗力問題



第二種,若只處理Z軸不夠,那就一隻拿到X軸上。(Y軸已經有那兩片板子跟長框鎖上了)



對,我是想把桌框的這兩面長框跟桌腳緊固起來,支撐上,把桌框當成四隻腳的橫撐,用來取代當桌腳面對左右受力時整體支撐度的問題,就是前輩再三提醒的桌腳橫撐往上移的問題(應該是吧?)。



不過阿,真的要是支撐不足的話,到時候再把那兩根橫條上移吧,離桌板20公分左右。

我是因自己需求做的木工桌,是四支腳再放木條在上面。

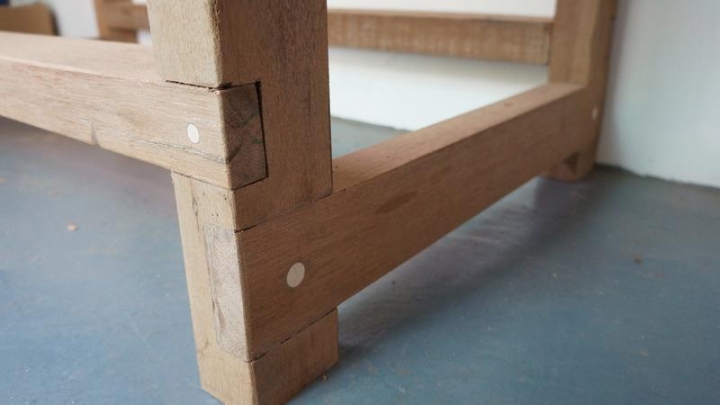

腳是用舊房子拆下來的柳安,為了解決三根如何組合,先做了個小模型,最後也是這樣做出來


是用half lap joint膠合,再用粗木釘加固


底部比較簡單

jjwares wrote:
我是因自己需求做的...(恕刪)


前輩您的接法跟我想的有點像,哈哈,所以我想我的接法應該是可以的。我桌腳下面的橫條一開始也是想像您這樣處理,但是想到我連一張桌子都沒有,做榫一定會太難看,況且我也經驗不足,就決定還是先都用緊固螺絲處理。


話說,請問前輩這張桌面在左右受力時,四隻腳穩嗎?

tian wrote:
前輩您的接法跟我想...(恕刪)


柳安很重,這桌只是28x54吋,重量也有100公斤,在上面敲敲打打,感覺也很穩。
做這桌時只有手提圓鋸,所有榫位都是鋸N刀做出來,加上新手,近看的話真的有夠醜。
但我覺得有工作桌與沒有工作桌的差別遠大於一張好的工作桌與一張沒那麼好的工作桌...
所以,準備好,動手就對了,大家都是邊做邊學習的。
木工桌就是要平整...這個觀念我覺得木頭的桌面就沒辦法辦到了...
木頭過了一段時間,會變型..當然啦!我用的材料也是一般幾千元的材質跟厚度,
要木頭不變型,賣我的商家都說不可能,只要是木頭就會變型,早晚而已!

剛開始玩木工時,因為工作台桌面的不平整,
讓我組合的時候浪費了好多喬來喬去對齊邊緣處!
隨著時間跟工件的折磨,桌面出現凹陷跟磨損,

後來偶然在整理家裡的時候去切割了一片花崗石當瓦斯爐台面
發現其實花崗石其實沒有比木頭貴多少,甚至比原木便宜多了!
更光滑更平整更堅固,邊緣處一樣可設計虎鉗匣,
順手就割了一片150*70CM的,厚度2.8MM,這樣材料才花了1200元...
另外加了1000請老闆拋光邊緣跟打磨亮面,
就這樣,木工桌面我改成了超級光滑的花崗石,平面度比木頭好多了,
加了一塊塑膠墊(怕敲打的時候石頭受力不均裂開)後,就直接鋪在原本的木工桌上,
現在組合工件的效率比以前要快多了,也不用上貴森森的蟲臘時常保養,
清水擦一擦就光亮無比好整理,雖然少了點FUEL,但效用是比木頭高,重點是又比木頭耐用便宜...

jerry_tai2001 wrote:
木工桌就是要平整....(恕刪)


我也有看過一些國外老師傅的桌是類似花崗石的,只是說木桌面比較方便用固定工具、配合治具和做導軌,個人感覺是在機能性上的需要用木板比較合用啦,認為應該當作耗品來看。

話說,記得還看過一些影片好像是為了要享受敲打時的紮實感,嘗試用水泥灌進桌板的,桌面是木板,桌板中間是水泥,大概灌了有8公分厚。
剛剛找了一下,這邊
https://youtu.be/wSJEy35J5vg
jjwares wrote:
柳安很重,這桌只是28x54...(恕刪)


桌腳改了4X4後,木材也買了,發現我的圓鋸機一次鋸不了這麼厚,也又發現接腳的地方已經改成是必須要手鋸了,訂了兩隻日本鋸子結果到今天沒收到....看來這週末又不能做了@@。
