桌上型圓鋸機鋸路偏移請教 (第2頁)

yiwen0939

yiwen0939
個人積分：17分
文章編號：63781085

17分

11樓

2017-03-25 23:29

絕版知識份子 wrote:
千分規或千分表機工常...(恕刪)

精度0.01應該是樓上說的百分表

yws78583

yws78583
個人積分：4分
文章編號：63782620

4分

樓主

2017-03-26 7:13

謝謝提示百分表或指示量表,
還有各位熱心的提供意見,
早上已在網拍中依提示搜尋到了,
等改天再來依樣作個測量.

那木板鋸片槽板四周是自己挖的,
就是因為在縱切鋸路時
發現會有進刀時最前端偏差特別大
所以刻意用一塊全新的木板依鋸片槽四周下去裁切,
再慢慢的將檯面下的鋸片升起將鋸路整個鋸出,
這樣才看出實際鋸片前後的偏移
那個鋸片的偏移並不是卡到造成.

等晚一點不會吵到鄰居時,
再來試試換個刀片看效果如何,
因為目前使用時數不多,
刀片還是原廠所附的,
因為是要縱切用所以下一片還是先以60T的為考量.

yws78583

yws78583
個人積分：4分
文章編號：63782815

4分

樓主

2017-03-26 8:26

對不起,多個題外話,

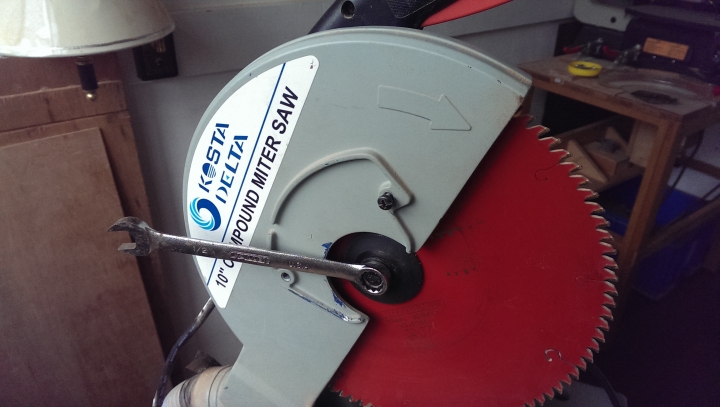

早上打算先拆下另一台切斷機的鋸片過來試換,
但因太久沒更換過,
左轉右轉都是很緊,
到底要退下刀片應是順時鐘還是逆時鐘才對,
還請大大們指導一下,謝謝!

jjwares

jjwares
個人積分：696分
文章編號：63783120

696分

14樓

2017-03-26 9:25

裝拆螺帽在左邊的機器，應該是順時鐘退下刀片，不過最好還是看說明書

yws78583

yws78583
個人積分：4分
文章編號：63783306

4分

樓主

2017-03-26 9:48

jjwares wrote:
裝拆螺帽在左邊的機...(恕刪)

OK,謝謝您的提示,
已依順時鐘方向退下刀片,
方向真的跟桌上型圓鋸機螺帽在右的相反,
"裝拆螺帽在左邊的機器，應該是順時鐘退下刀片"
再次謝謝您了!

yws78583

yws78583
個人積分：4分
文章編號：63784931

4分

樓主

2017-03-26 12:52

早上已更換一片從切斷機拆下來的一片鋸片,
雖然在最前端的進刀方向偏差還是有,
但已經大幅降低前後端誤差,
目前測量前端是3.4mm,後端是2.8mm,
不知這是否是一般機器容許範圍,
還是需要去再買一片新的?

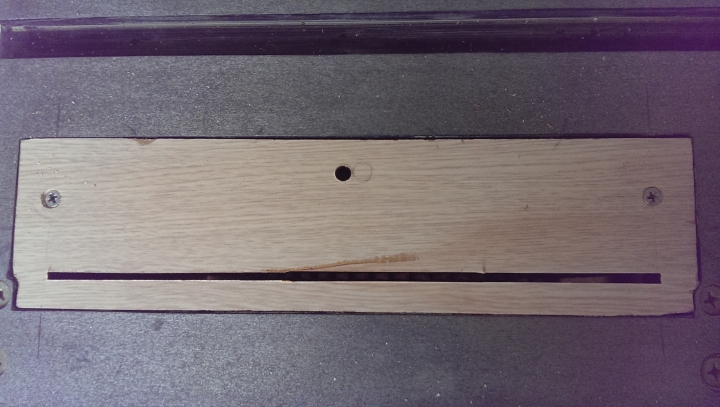

鋸路未切

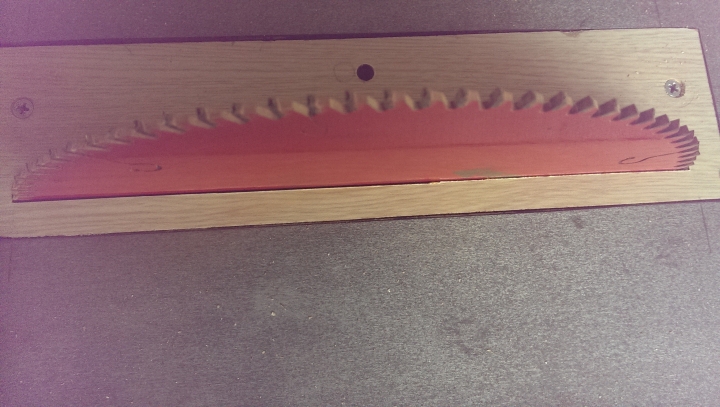

鋸路切出

鋸路左視

鋸路右視

兩次鋸路差別

pinechou

pinechou
個人積分：256分
文章編號：63786060

256分

17樓

2017-03-26 15:04

先拿一片頭尾都一樣寬的的木片做樣板

把刀片往上伸高到頂

把木頭固定在檔板和刀片間

固定檔板後先確認刀片和木頭間有無間隙

如果有間隙稍微鬆開桌面上固定基座的四根圓頭十字螺絲

調整到無間隙在鎖緊

yws78583

yws78583
個人積分：4分
文章編號：63786374

4分

樓主

2017-03-26 15:44

pinechou wrote:
先拿一片頭尾都一樣...(恕刪)

原來那四顆螺絲可以這樣調整,
所以用作水泥刮平用的長鋁條剛好合適,
平常都是用他的水平直線作校正,
這樣又學到一項絕妙的方法了,
謝謝 pinechou 大大的指導!

yws78583

yws78583
個人積分：4分
文章編號：63786828

4分

樓主

2017-03-26 16:48

後記:
這個機型看來有六個螺絲要卸除,
在螺絲卸除不易的情況下,
只好山不轉路轉,
初步查看靠板和鋸片成大致平行後,
發現以前常感覺到木板過中間軸心後,
被切的木材在後半段仍有被削除的感覺,
這次認真的比對,
才發現他的靠板穩定度並不理想,
而且還是前鬆後緊的狀況,
難怪推到後段都還會有木材被削除.

謝謝 pinechou 大的提示,
讓我正視到這個靠板的問題,
目前克服對策是因為他靠板仍有些許彈性,
所以在靠板架設時,
刻意將靠板後段往左靠以留出前緊後鬆的差距(約4張紙的厚度),
至少這樣都能維持平行的狀況了.

pinechou

pinechou
個人積分：256分
文章編號：63814395

256分

20樓

2017-03-28 23:17

yws78583 wrote:
後記:這個機型看來...(恕刪)

版大不用客氣啦因為我也不太懂

只是剛好有在DIY木工機出口廠商上班過

以前有看過現場同事在組奘類似機台

其實台灣類似機台出口數量每年都百萬台以上
