請問黑色擋塊是什麼東西？

yang4752

yang4752
個人積分：252分
文章編號：51296703

252分

樓主

2014-07-26 2:17

那是用一個現成的L型鐵...好像是窗簾桿的固定鐵，然後把短邊用砂輪機切低一些，好容納各種深度的榫槽，用黑色噴漆將外表噴黑！

kjt

kjt
個人積分：7分
文章編號：51356559

7分

13樓

2014-07-29 23:15

榫接得好漂亮
請教一下讓治具平行移動的構造為何？
方便分享照片或是設計圖嗎？

急診室服務生

yang4752

yang4752
個人積分：252分
文章編號：51357373

252分

樓主

2014-07-29 23:56

感謝您的讚美~
設計圖我是沒有啦~因為我都是想一步做一步~不過沒問題，我會把它分解後，再各部拍照上傳說明，給您分享哦~近日內您就多留意一下囉

kjt

kjt
個人積分：7分
文章編號：51358301

7分

15樓

2014-07-30 0:52

yang4752 wrote:
感謝您的讚美~設計圖...(恕刪)

期待您的分享喔！

急診室服務生

fortis0706

fortis0706
個人積分：114分
文章編號：51360766

114分

16樓

2014-07-30 9:14

老兵真強,希望儘快分享制具的組裝程序,好發揮我的rt0700c的效能

yang4752

yang4752
個人積分：252分
文章編號：51360985

252分

樓主

2014-07-30 9:28

哈哈~沒問題！
rt0700c？真是英雄所見略同~小弟也買了一台，可惜下壓底座始終缺貨中！買不到~氣屬人了

fortis0706

fortis0706
個人積分：114分
文章編號：51365138

114分

18樓

2014-07-30 13:00

是啊！氣死驗無傷，好不容易找到pc家有貨的廠商貴一些也下訂且出貨了，居然收到一台主機，我該哭還是笑啊！只好請廠商拿下壓底座來換，絕不取消訂單。氣薯了。

yang4752

yang4752
個人積分：252分
文章編號：51469663

252分

樓主

2014-08-05 19:07

老兵上次回應樓上各位同好要把製榫治具製作方式做個分享，利用今天再次小試一下身手~之前PO的照片是榫寬12公厘，今天分別試做榫寬6公厘及15公厘，運用老兵發明的活動卡鐵，可自由調整榫頭的寬度，真方便！以下就附上幾張簡易照片，配合說明，希望各位同好們能看懂，謝謝！

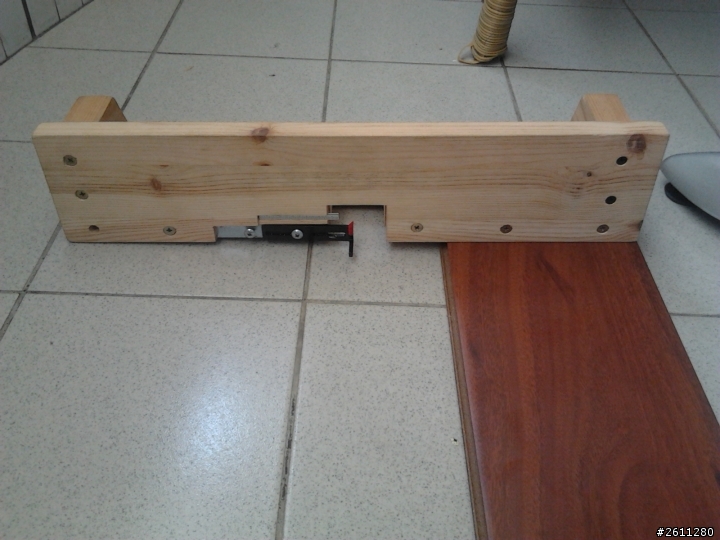

此為製榫推把後視圖

此為製榫推把前視圖

此為製榫檯面！利用木地板製作，由於每塊木地板等間隔又精準的特性，只要拼接好位置再予固定，用來製作檯面非常方便，不需耗費太多校對的時間及精神，需要用時就把製榫推把放上去，剛好卡在預留的軌道空間，推動順暢，不用時還可分離，座架則用免螺絲角鋼，拆卸安裝迅速又好收纳，運用在鋸台亦是如此！鋸台可參考老兵之前的貼文.....http://www.mobile01.com/topicdetail.php?f=635&t=3959944&p=1#50839273

此即為製榫推把的核心零件~榫寬固定鐵！其實很簡單，就是利用窗簾桿的固定架，切割改造前後的對照，可一目了然

yang4752 wrote:
先行設定榫寬！榫寬乃...(恕刪)

fortis0706

fortis0706
個人積分：114分
文章編號：51472601

114分

20樓

2014-08-05 22:27

感謝老兵的分享，辛苦了。
簡單明瞭，鐵件方面應該是較需要費心的地方。
問一下那紅標是如何加上去啊！看了老半天。
等我搞完手邊的工作，也來實作領略一下。
