老兵的木工工作桌介紹

yang4752
個人積分：252分
文章編號：60391391

252分

樓主

2016-05-29 18:58

老兵的木工工作桌以免螺絲角鋼為基座，兩塊不同工作需求的台面板，全國唯一無二老兵獨創的木地板拼接台面~利用木地板自身的企口接合特性，作為推板推動滑槽，尺寸精準又順暢。一塊為圓鋸機與修邊機二合一倒裝台面，另一塊則為線鋸機與路達二合一倒裝台面。由於共用一座基座，若需運用不同之工具需求時，僅須更換台面既可！且藉台面多功能輔助治具之運用，可完成廣泛不同之加工要求，方便迅速。

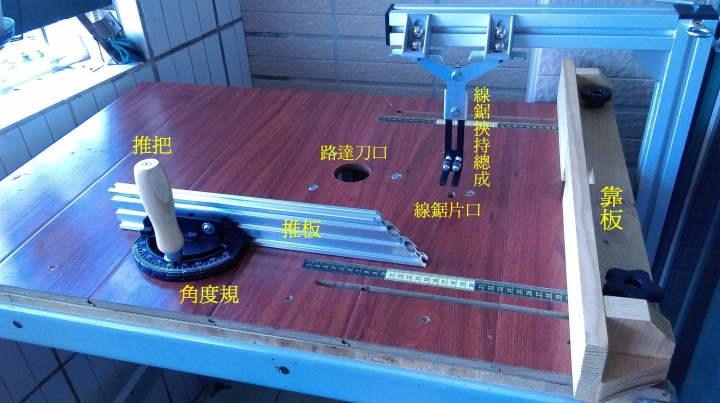

圓鋸機與修邊機二合一倒裝台
老兵的木工工作桌介紹

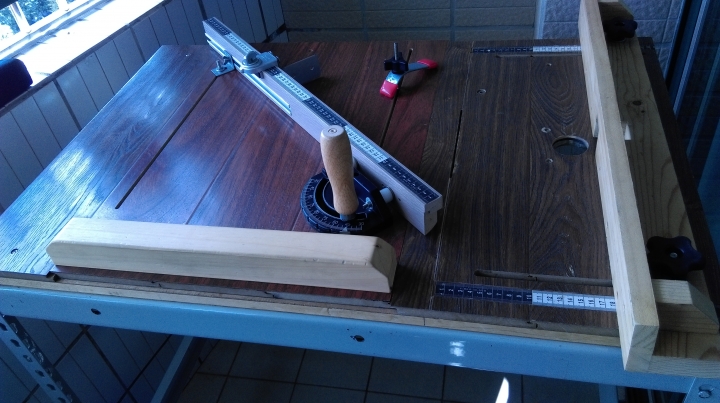

角度推桿45度示意圖
老兵的木工工作桌介紹

線鋸機與路達二合一倒裝台
老兵的木工工作桌介紹

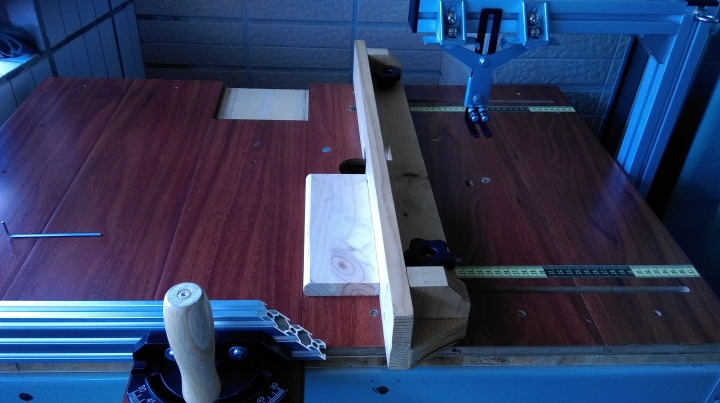

線鋸倒裝縱切示意圖

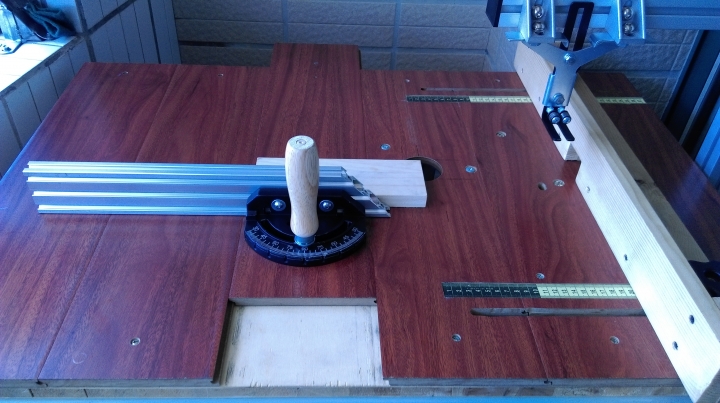

線鋸倒裝橫切示意圖

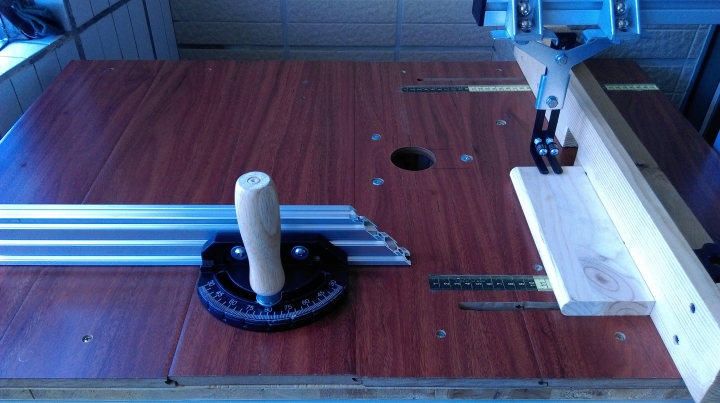

擋料器倚擋木料示意圖【圖中偏右之三角塊~功能為固定木料不致移位】
老兵的木工工作桌介紹

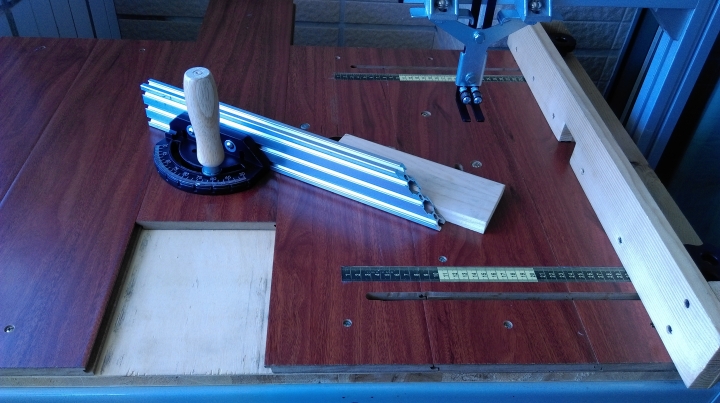

線鋸倒裝45度切鋸示意圖
老兵的木工工作桌介紹

路達倒裝銑削示意圖一
老兵的木工工作桌介紹

路達倒裝銑削示意圖二
老兵的木工工作桌介紹

2016-05-29 18:58 發佈

文章關鍵字老兵木工工作桌

alugarse

alugarse
個人積分：24分
文章編號：60398899

24分

2樓

2016-05-30 12:30

yang4752 wrote:
老兵的木工工作桌以...(恕刪)

厲害
一看就知道
功能非常強大的木工工作桌
可以節省很大的空間

想知道工作桌的貼尺
哪裡可以買的到?謝謝

yang4752

yang4752
個人積分：252分
文章編號：60400253

252分

樓主

2016-05-30 14:03

感謝a大大的讚賞哦
我這個工作桌拆裝容易，也易於收纳，台面為2X3尺，大小適中。桌面上的貼尺是在較大型一點的文具百貨行買的【九乘九文具大賣場】

hjunhong

hjunhong
個人積分：20分
文章編號：60702416

20分

4樓

2016-06-24 15:56

請問老兵您好

你自製的線鋸機夾持總成那個是修邊機的配件

請問式那一台修邊機呢？因為可以剛好有兩個洞鎖培林？？

yang4752

yang4752
個人積分：252分
文章編號：60727302

252分

樓主

2016-06-26 23:50

h大您好~
我那個鋸片挾持總成是用修邊機的配件...【直線導規】
然後固定兩個培林的洞是自己用電鑽鑽出來的，再鎖固就好了。

hjunhong

hjunhong
個人積分：20分
文章編號：60748552

20分

6樓

2016-06-28 15:21

感謝我了解了謝謝

yang4752 wrote:
h大您好~我那個鋸...(恕刪)

小黃980

小黃980
個人積分：18分
文章編號：61341385

18分

7樓

2016-08-19 6:37

老兵您好:
觀賞您的工作桌的內容大為驚豔,想到以木地板做為檯面實為首創 +1,請問
1.吾可以仿製您的創舉嗎?
2.工作桌連同木地板是兩層,那底層的材質請問是什麼?需要用多厚的木板?
3.那圓鋸機需要大台的嗎?10吋或12吋的圓鋸片,因為要考慮抵層木材與木地板的厚度
4.在您所介紹照片的第一張(圓鋸機與修邊機二合一倒裝台)和第三張(線鋸機與路達二合一倒裝台)是否同一個工作台?因發現
a.推桿不同b.木地板板數不同(7塊跟6塊)c.推板組合有3快跟1塊,以上不知是否正確,敬請指教,謝謝
5.圓鋸片口如何開孔?如何抓直線
以上問題請老兵您不吝指導,非常感謝您的幫忙,謝謝您

johnniegogo

johnniegogo
個人積分：4分
文章編號：61346429

4分

8樓

2016-08-19 14:22

太強了~~
好想也來自製喔~~
方便分享細節嗎?

yang4752

yang4752
個人積分：252分
文章編號：63936012

252分

樓主

2017-04-08 15:45

小黃哥很抱歉~我這才發現我怎麼沒有回文你，真失禮！
您問我可不可以仿製？當然可以囉~你問底層是用什麼板？我是用六分木心板~不過我倒建議你用合板比較好。第三個問題~我是用一般七又四分之一寸的圓鋸機，你的考慮很周詳，考量第一層木地板及第二層的底板，這樣加起來可能會把鋸片最大切鋸深度給吃掉個幾公分，你不彷用溝切機比較不受影響~再來第四個問題~你的觀察力很強~的確，我這是兩個不一樣的工作檯面，但共用一個免螺絲角鋼座，只是看你需要用到哪一塊，搬下放到一邊再換上你要用的檯面就好了~最後一個問題就是如何開孔及抓直線？這講起來就比較麻煩~基本上你只要在背面將原鋸機放樣好，量取與面板上下邊緣都完全垂直的位置，先將原鋸機固定，鋸片完全提起，然後開機下切，鋸片就會切穿面板，這個時後圓鋸機的位置就必須絕對固定，不能再有偏離或移動了~之後檯面治具的安置與調整，自然就水到渠成了。

odiletsai128

odiletsai128
個人積分：4分
文章編號：69349553

4分

10樓

2018-07-17 17:25

請問這麼少量的木地板要去哪裡買? 建材行嗎?
