桌上型線鋸DIY請益

Adam H

Adam H
個人積分：0分
文章編號：59651410

0分

樓主

2016-03-27 20:29

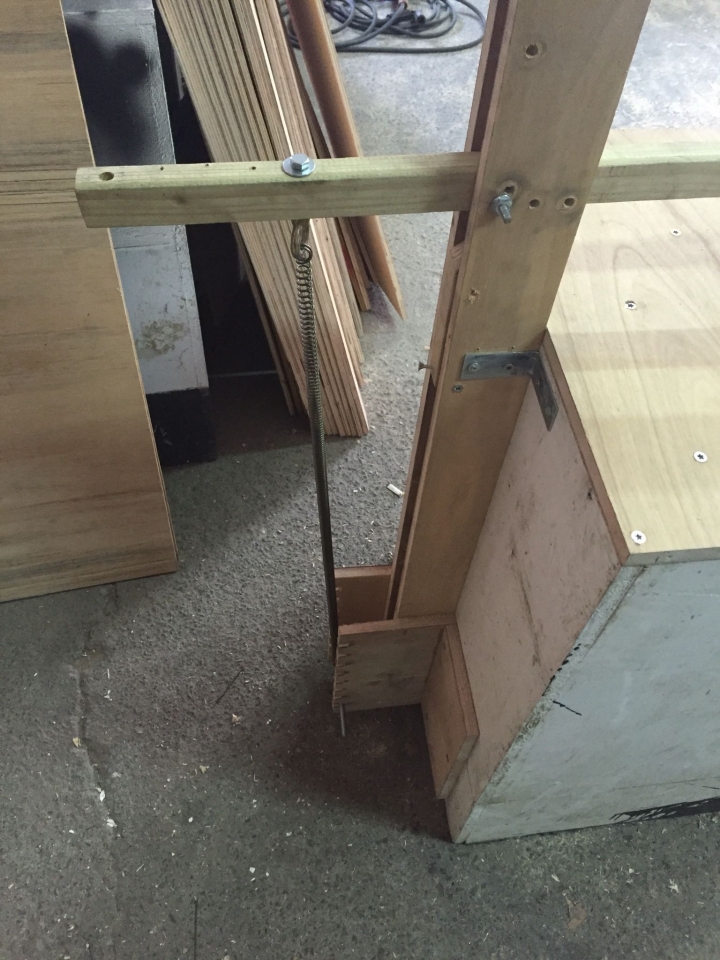

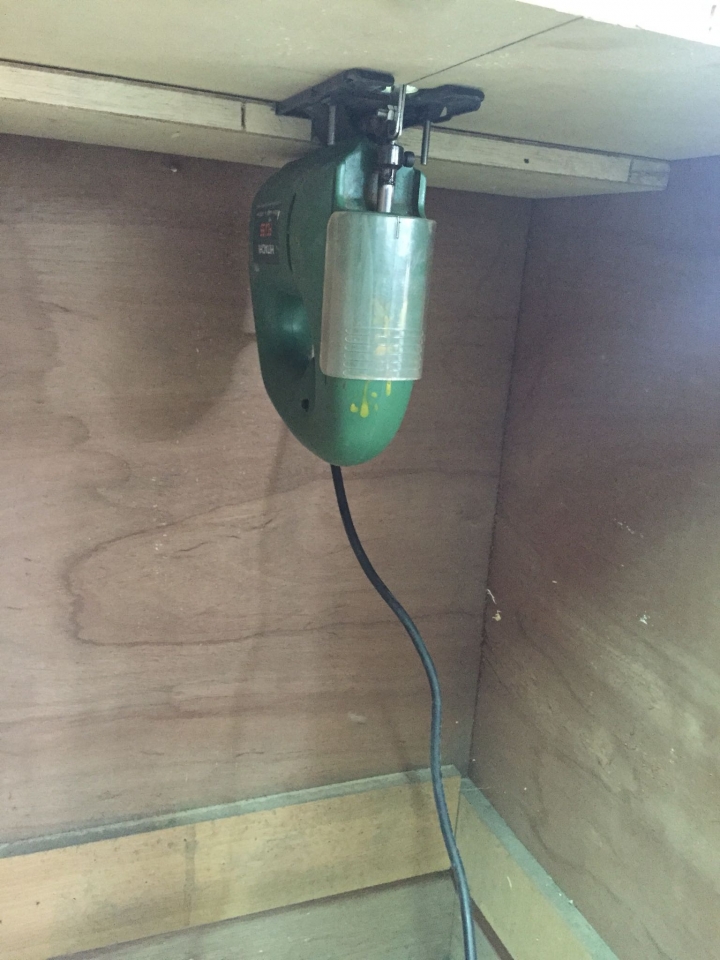

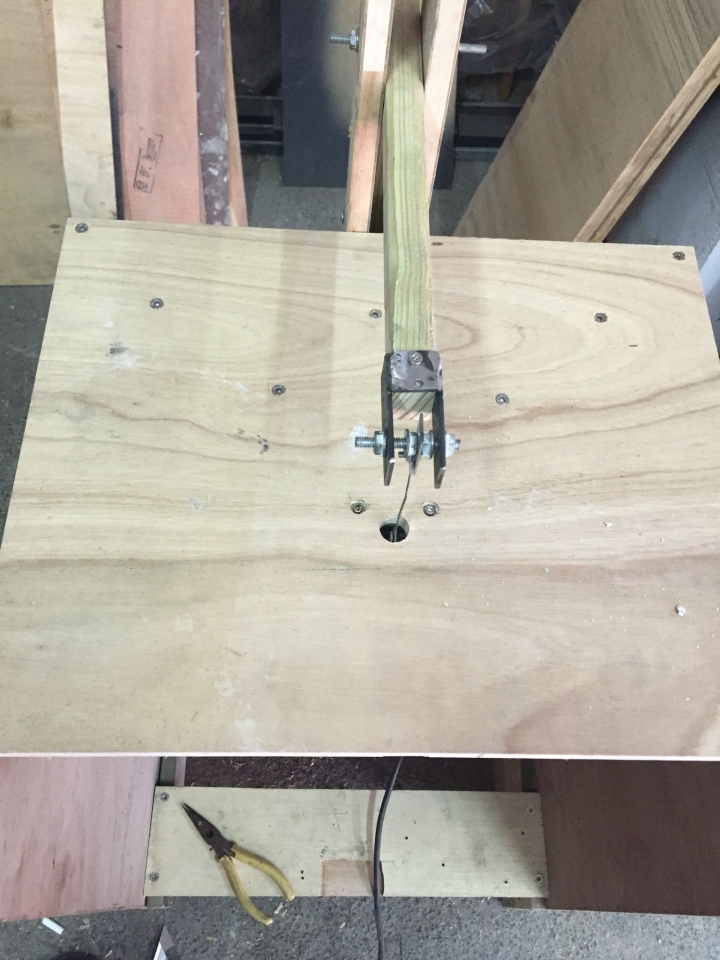

小弟木工新手我在Youtube上看外國人用手持式線鋸機倒裝使用桌上型的線鋸條。依樣畫葫蘆做了一台，但全速做動時鋸條會折彎，懷疑後面彈簧不夠強，且用慢動作影片拍攝發現擺臂支軸也可能不夠精準，請前輩指教⋯

慢動作影片：http://youtu.be/xFwKJtrbVto

2016-03-27 20:29 發佈

文章關鍵字線鋸DIY

liange41

liange41
個人積分：77分
文章編號：59657174

77分

2樓

2016-03-28 11:54

Adam H wrote:
小弟木工新手我在Youtube...(恕刪)

只能說, 重做吧
線鋸機是拉後面的桿子, 拉前面一定會斷
線鋸條一定要拉很緊才不會斷

Adam H

Adam H
個人積分：0分
文章編號：59657474

0分

樓主

2016-03-28 12:23

原來是這樣，您是說線鋸機要在擺臂的後方嗎？我是參考這個影片的：http://youtu.be/2zQ8vEnOtcU

liange41 wrote:
只能說, 重做吧線鋸...(恕刪)

Q毛將

Q毛將
個人積分：3分
文章編號：59658188

3分

4樓

2016-03-28 13:22

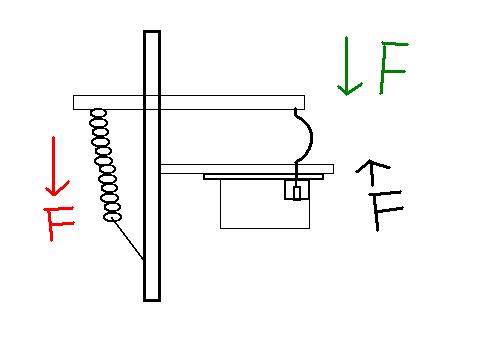

線鋸機向上推力=黑F
木條重量力矩向下=綠F
彈簧拉力=紅F

鋸條彎曲是因為線鋸上推力加上木條重量力矩向下壓縮鋸條 ,
所以你的彈簧要拉更大力 ,才能抵銷鋸條被壓縮的力量

liange41

liange41
個人積分：77分
文章編號：59662200

77分

5樓

2016-03-28 18:55

Adam H wrote:
原來是這樣，您是說...(恕刪)

https://www.youtube.com/watch?v=LKYBnXW_Szw
參考一下吧
線鋸機推動的應該是桿, 不是鋸條, 你推鋸條就等於靠彈簧維持鋸條的緊度, 下拉時可以, 上推時靠的就是彈簧, 這時上推下拉的緊度會變動, 鋸條就很會斷
鋸條需要很緊, 可以彈出聲音的緊, 才不會斷

kokoma888

kokoma888
個人積分：1分
文章編號：59665080

1分

6樓

2016-03-28 23:23

http://www.mobile01.com/topicdetail.php?f=635&t=4751954
我的DIY 線鋸機倒裝改桌上型
參考參考

笨土匪

笨土匪
個人積分：35分
文章編號：59678851

35分

7樓

2016-03-30 1:26

這種構型是古早腳踏式線鋸機採用的.上方搖臂是用連桿與飛輪驅動.下方也是如此.
用連桿機構達成同步.驅動部分全用金屬構造.才有辦法保持鋸條張力與穩定.
改構型會好一些.
https://www.youtube.com/watch?v=s4ODmATbU2o&feature=player_embedded
分享給各位

Adam H

Adam H
個人積分：0分
文章編號：59678871

0分

樓主

2016-03-30 1:31

謝謝幾位前輩解說，小的已開始備料修改。到時再貼上給大家鞭⋯⋯

bbstop33

bbstop33
個人積分：321分
文章編號：59817627

321分

9樓

2016-04-12 9:57

大大真的太強大了…我都只能靠百得這款18V鋰電池可換頭惡魔機來做一些小木工而已….

Eigen

Eigen
個人積分：18650分
文章編號：59820706

18650分

10樓

2016-04-12 13:26

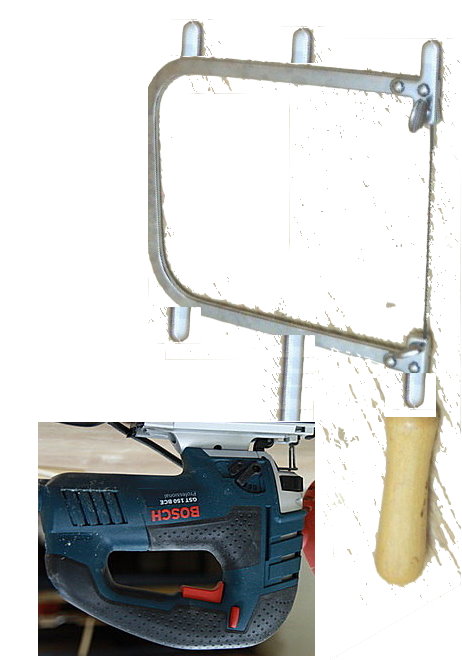

要這樣搞，應該直接拿一個手鋸，設法將手鋸固定到線鋸機上

這樣線鋸條才能拉直

基本上只要買個手鋸，

前後焊上磨光圓棒，再鎖個刀片到本體中間

再設法固定圓棒，就能讓弓型本體上下移動
