老兵的DIY木工鋸台

在網路上參考了各家木工好漢自做的圓鋸機台,想說自己也來做個看看!但沒想到不是那麼容易做的,尤其是檯面板的平行鋸切及鋸路的角度定位!即便是自己在特力屋工作,利用工作上的資源及機具,都沒有辦法精準到位(當然也許是公司那台立式裁切機已失了準頭,從開店到現在就沒校正過),所以第一台的圓鋸機台雖做出來了,總覺得不甚滿意!
經過了兩個月的沉澱~在一次公司木地板專櫃改裝之際,突發靈感...何不利用展示拆除的廢地板來充做圓鋸機檯面的左右依板及中間推板?因為我發現木地板本身在製程中精密機具精準切割及其特有的卡榫接合特性,可毫釐不差的拼接,推動起來亦非常滑順,於是乎就挑撿了幾塊,決定再次嘗試重新製作一個鋸台!(相信各木工界的前輩應該能瞭解這是要下多大的決心和勇氣的~因為做一個鋸台可是曠日費時又傷神的)
歷經了近一個半月的時間,因為每天還得要上班,只得利用休假或下班後的零星時間,斷斷續續‧一點一點的進行!期間不斷苦思研究、上網蒐尋相關木工鋸台製作影片,甚至連上班都不時的在思考,然後邊做邊改進,靈感亦不時湧入;終於皇天不負苦心人,讓我把它給完成了~經過不斷的試切及校正,精準度可說無懈可擊!我太滿意了~
由於第一次在此註冊,事前也沒想到,所以製程未能分段拍照紀錄,也不知怎樣在每張照片做附註說明,只得把完工後的成果照片一次全數分享上來,還望各界木工前輩及同好多多賜教哦

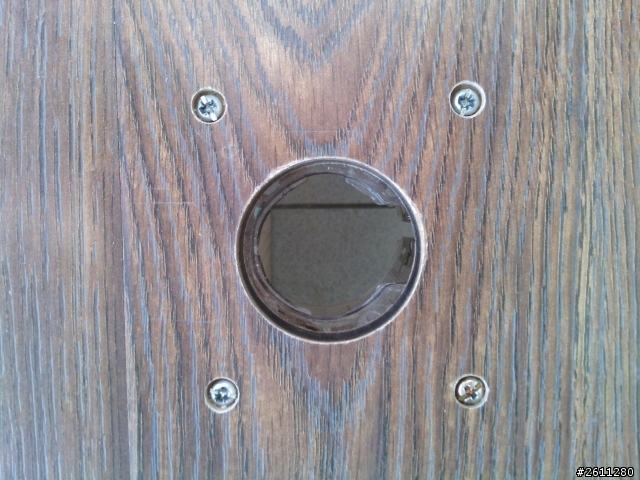

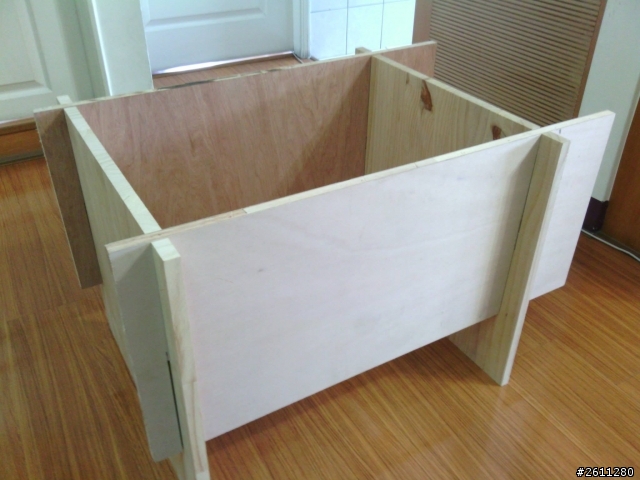

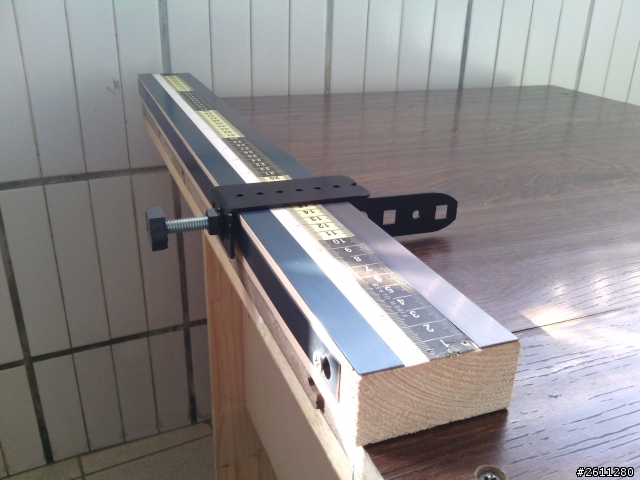

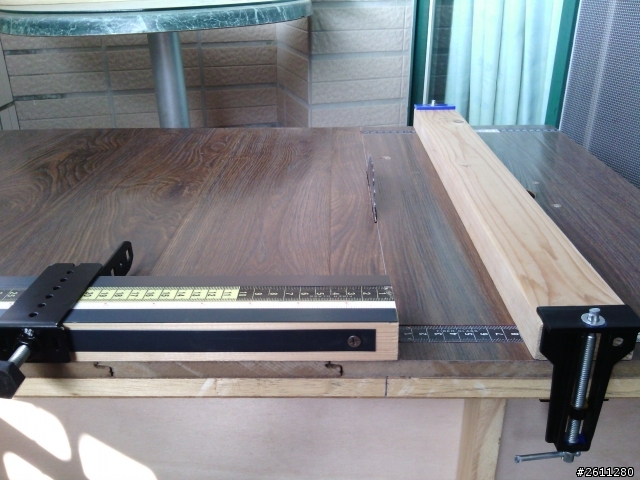

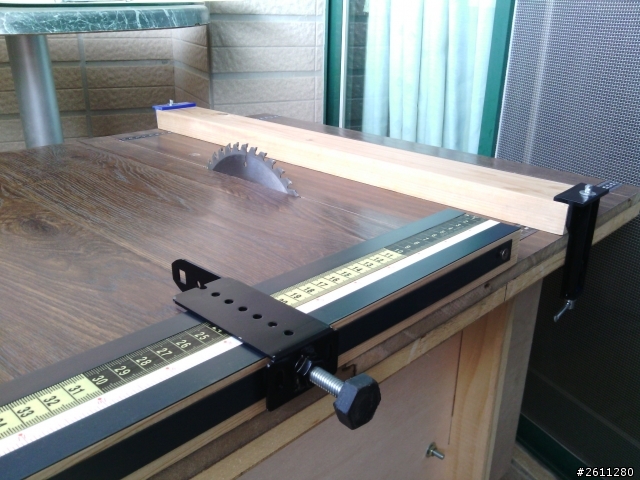

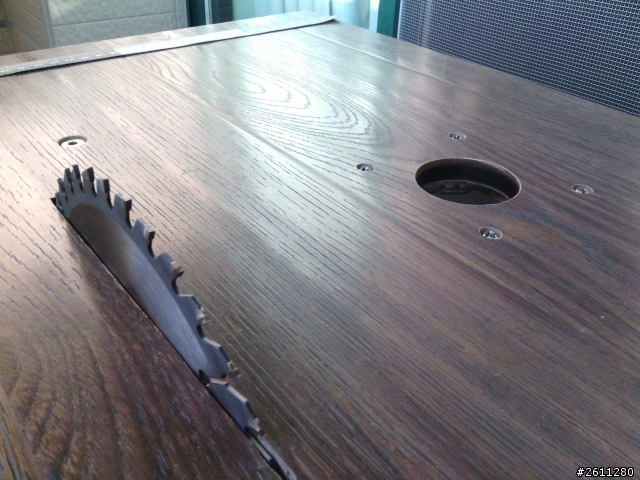

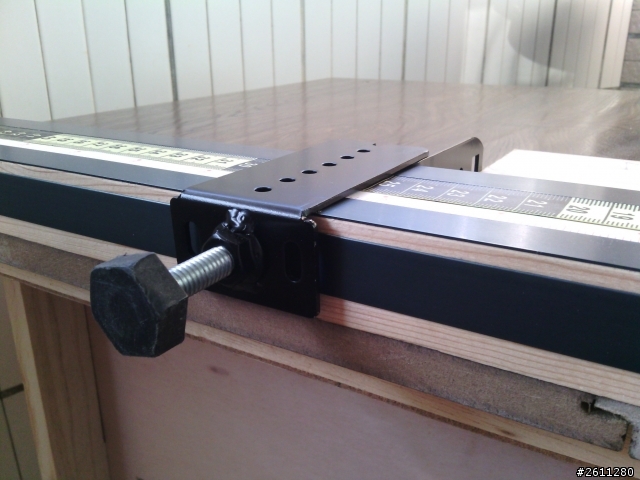

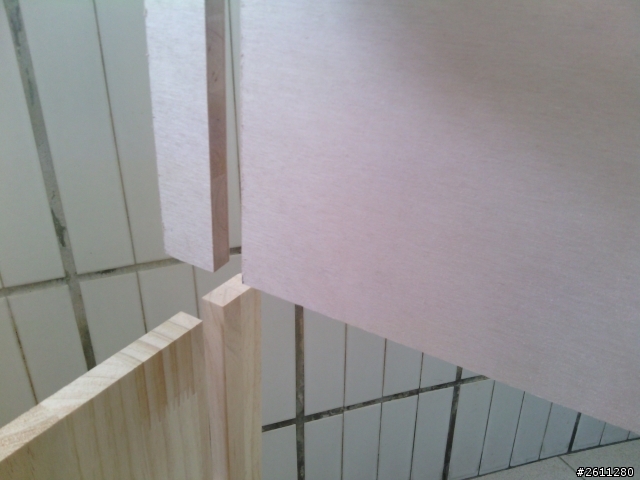

老兵的DIY木工鋸台
老兵的DIY木工鋸台
老兵的DIY木工鋸台
老兵的DIY木工鋸台
老兵的DIY木工鋸台
老兵的DIY木工鋸台
老兵的DIY木工鋸台
老兵的DIY木工鋸台
老兵的DIY木工鋸台
2013-11-23 21:38 發佈
定桿要兩邊都裝上鏈條來同步移動,鋸片齒太粗或是轉速不足鋸出來的邊邊會有很多鬚鬚
定桿可以做成兩邊快速固定式
鋸子下面可以加裝高低調整器,隨時調整鋸子 角度調整也是必須的
一點小建議:在鋸片後方加個等寬度的擋片,或是釘個小釘子保持突起,避免kickback,這樣操作鋸台時會更加安全

yang4752 wrote:
在網路上參考了各家木...(恕刪)

cheton wrote:
一點小建議:在鋸片後...(恕刪)
小弟不大懂您所說的"在鋸片後方加個等寬度的擋片"或"釘個釘子"....若攸關安全,您的建議小弟一定要改進,感謝您再次明示或以圖式的方式讓小弟更能了解
哈哈~大哥!小弟木工剛起步,還沒那麼厲害~其實這段時間我也有參考網路上很多的影片和圖片,您說的定桿加裝鍊條,那技術及難度都太高了,小弟還做不來,至於定桿兩邊用快速固定式,小弟倒是有考慮過運用快拆螺絲,因為網路上不少人是這麼做的,您的建議小弟會慢慢再精進及改正,謝謝您的指導哦
鋸片後方加個等寬板子或者釘子
是為了防止工作物可能因為變形
進而夾住鋸片
如果工作物在鋸片高速運轉中夾住鋸片的話....
應該是一陣甩飛吧
被打中的就很慘了
yang4752 wrote:
小弟不大懂您所說的"...(恕刪)

yang4752 wrote:
小弟不大懂您所說的"...(恕刪)


好像是因為鋸木板時木板會夾合.在後方加根小釘讓他保持開度.(不知道是不是)
我用切溝機好像只有鋸南方松時有發生過一次..還有就是鋸實木鋸片溫度過高發生抖動(感覺鋸片變軟).
不過小弟我很怕被木板反彈打到.一定是帶長面罩安全帽加耳機去切..著種東西超危險的..真的會噴
哦~原來是這樣!那我瞭解了~等於是說用一片和鋸片一樣厚的木片或一根釘子,固定在鋸路線後方,如此一來,只要工作物通過鋸片後,因為木片或釘子隔開的關係,它就不會夾住鋸片了,是不是這樣?!
非常感謝cheton,konnia及thinkonly三位前輩的指導,小弟受用不盡!謝謝~
最近去找老師從基本學起有談到相關問題
提出來給大家參考

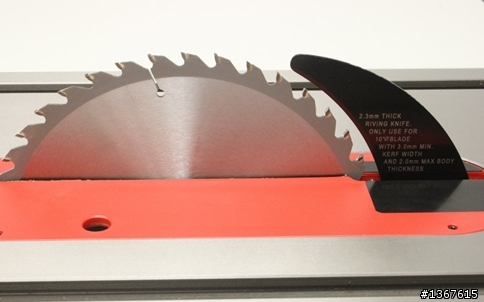

現在沒有鋸台了,借用網路的照片

基於安全考量建議使用分板器
因為木材本身會有應力,有時應力尚未解除在裁切時會發生夾住圓鋸片然後彈起
導致站在後方的操作者受傷,這個現象實木較易發生
而裝潢用的夾板或是木心板比較不明顯
所以前面幾位前輩才會建議放一個跟鋸片厚度一樣的檔片或釘子來充當分板器
打火阿信 wrote:
而裝潢用的夾板或是木心板比較不明顯(恕刪)


未必喔!夾板材或合板材在剖較小尺寸(約四公分以下)的長條型木料,倒射的狀況也很頻繁!
尺寸較大時,縱橫紋的交錯膠合應力牽制都還在應用中。尺寸較小時,常會有縱紋的自然力大於橫紋的牽制力狀況!若自然力倒向導桿,那還沒問題,但自然力是導向鋸片,依然會有被鋸片勾起倒射的可能!尤其是在接近剖完的狀態!!

所以分板器對DIY玩家真的很重要!!

就算是職業用鋸台,疏於注意導桿、推板與鋸片的平行狀況,讓平行差值在鋸面後有小於前端30條的誤差,就算是夾板材跟合板材,一樣倒射頻頻!

大推分板器!不管是興趣、樂趣、還是職業,都是安全第一!!!
