木工工作鋸台

下港少年人

下港少年人
個人積分：24分
文章編號：42306080

24分

樓主

2013-03-10 14:24

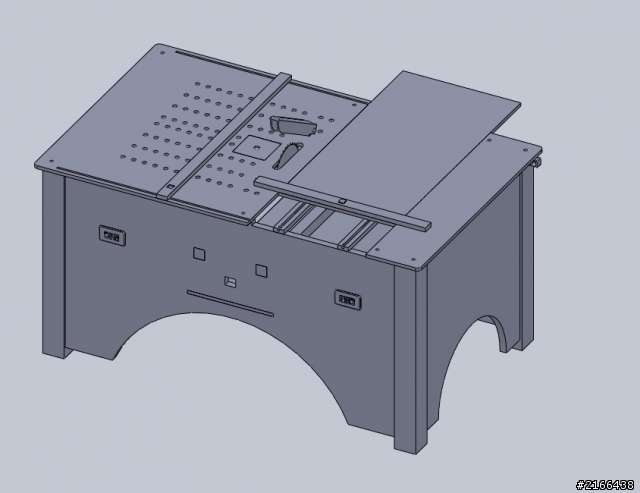

之前欠大大們的木工工作桌設計圖請爬文

小弟暫時忙完家裡的事抽空時間稍微畫了一下要不然大大以為我說謊

先畫這樣其他我陸續會畫好就等我吧整個圖的構造已經在我腦海中了只是要抽空找時間3D繪圖

c2adf7a83855c394c0c9119b69e1b4f1.jpg">
木工工作鋸台

2013-03-10 14:24 發佈

文章關鍵字木工工作鋸台

thinkonly

thinkonly
個人積分：22分
文章編號：42312739

22分

2樓

2013-03-10 21:35

很棒的分享.最近我個人是又重做了一台比較輕的木工桌.做完覺得.
光買板子的錢應該再貼一點也可以買一台木工鋸台了約5700~6000上下..
所以想一想應該會購入市售的木工鋸台
當然DIY的快感就會減少了

fourjr

fourjr
個人積分：148分
文章編號：42312867

148分

3樓

2013-03-10 21:41

大大

就這樣~~~沒了，
都留口水了，你就這樣~~沒了

下港少年人

下港少年人
個人積分：24分
文章編號：42533860

24分

樓主

2013-03-20 16:02

畫到眼睛超累的每個地方結構都要顧到還有很多小地方要修飾不是很好畫

但這禮拜我因該可以把他完成在等幾天吧

foolad

foolad
個人積分：644分
文章編號：42540658

644分

5樓

2013-03-20 21:45

第一眼的感想是：顏色很漂亮
下一秒的感覺是：沒有結構強度、這個並不適合用來當工作桌

小弟很樂意分享我的經驗、但是拜託不要一再的提醒我肚子很大...

下港少年人

下港少年人
個人積分：24分
文章編號：42541172

24分

樓主

2013-03-20 22:09

你現在看到板是用3公分厚長 160公分 4根腳柱是長10公分寬10公分高90公分

我就是怕不穩才用那麼厚的

上面一塊蓋起來的板我用1.5公分

等我畫完就知道了

diablo_run

diablo_run
個人積分：26分
文章編號：42543842

26分

7樓

2013-03-21 0:02

作工，很細
以目前的結構來說似乎虛了點，但最終還是看桌面如何與桌腳作結合才知道

如果接榫處是以樹脂接合，結構應該會很強大
就看不用時，有無空間置放，需不需要作拆解放置

桌面建議厚實點，畢竟是要負重的

猜想您要倒裝工具，才會桌腳間的木板才會作栱形，方便掃除木屑
而且還是要倒裝兩個，因為有兩個開關......

溫溼度跟溫差對四英吋的實木腳桌影響不大，
但對4分以下的接合板跟實木板，日後會有少許變形的隱憂
建議桌腳板可加角材與樹指，更穩固

小的是撿現成木箱，作改造，進口裝載大形機具的木箱撿回來用
桌板與桌腳，以板扣跟門檔，作了一個類似上掀汽車引擎蓋的設計
桌腳的木板，鎖上一個角材，上掀桌板可以抵住
倒裝約四公斤的木工雕刻機，下面作一個橫桿，上面鎖上一個撿回來的車用千斤頂
調整修邊機的挫洗深度，預計要再倒裝鋸片機
還是會怕桌面強度不足，日後漸漸變形，
所以桌板下方，還是加了一些角材與桌腳，抵合

僅供參考

foolad

foolad
個人積分：644分
文章編號：42560559

644分

8樓

2013-03-21 19:51

下港少年人 wrote:
你現在看到板是用...(恕刪)

謹就小弟自己的經驗提出幾點作為參考：

首先是您的四支桌角、除了高度稍微高了一點之外其餘並無太大問題
(這個看使用者高度而有所差異、但一般來說或許80公分是一個比較好的選擇)
但是關於四支桌角用板材來聯結...就有不少問題了...

第一個問題是結構強度會不夠，
假如只用來當DIY鋸台的話、3公分的板厚還算足夠；
但是對需要乘載重量並承接重擊的工作桌而言、3公分的板材就嫌太薄。

如果為了要增加強度而增加板厚的話，
會面臨到2個問題：
一、
假如板材是三夾板的話、最厚只有24mm，
要增加厚度只有兩片合板結合一途，
但是要如何結合並增加結構強度是一個不小的難題...
二、
假如板材是原木拼板而成的，
為了要增加結構強度而增厚、那不如直接使用較粗的角料來當長短撐，
不但省去拼板的工序、也省下不少材料費...

再來，
工作桌的台面只有1.5公分厚...
這個...真的太薄了...
不要說在上頭要敲敲打打，
我想光是擺個比較重的工件在上頭、搞不好桌板就凹陷下去了...

以上幾點拙見
敬請參考

祝順利

小弟很樂意分享我的經驗、但是拜託不要一再的提醒我肚子很大...

langrisser1981

langrisser1981
個人積分：170分
文章編號：42561683

170分

9樓

2013-03-21 20:59

我的想法跟樓上大哥的回覆一樣

先從定位上來思考
這究竟是鋸台還是工作桌，那應該是完全不同的兩樣東西
不過看目前的圖，這應該算是鋸台吧

那既然是鋸台
這是固定式鋸台，還是移動式鋸台呢

如果是移動式鋸台的話
以目前的圖看來，根本就無法做組裝吧
你要先把四隻腳立起來，再把側版置入，但腳柱之間沒有連結，側版是要怎麼放進去呢
放的過程中角住就倒了吧

又如果是固定式鋸台的話
就如上面的回覆，夾板的厚度沒有30mm
如果要膠合，那結構就會有很大的問題

又如果用原木，目前側版與腳柱是密合的
上了膠應該一個月左右就爆板了吧
更別說鋸台最重要的檯面平直，與依版靠版的穩定性，用原木光熱漲冷縮就把自己搞死了
如果遇到夾鋸片可能還會受傷
所以我想這應該不算是一個好的設計耶＠＠

下港少年人

下港少年人
個人積分：24分
文章編號：42563078

24分

樓主

2013-03-21 22:07

foolad wrote:
謹就小弟自己的經驗提...(恕刪)

小弟先說我從來也沒做過木工鋸台也都只是看圖片也沒實際用過板材也不知道有多厚的所以才需要你們多一點意見我這因該是屬木工鋸台我以為工作桌就是鋸台

四支桌角、除了高度稍微高了一點 (其實高度我也不知道要多高我隨便量的 )

第一個問題是結構強度會不夠，
假如只用來當DIY鋸台的話、3公分的板厚還算足夠；
但是對需要乘載重量並承接重擊的工作桌而言、3公分的板材就嫌太薄。

(我忘了工作桌上要放機器所以工作桌下次再畫這次先畫鋸台)

如果為了要增加強度而增加板厚的話，
會面臨到2個問題：
一、
假如板材是三夾板的話、最厚只有24mm，
要增加厚度只有兩片合板結合一途，
但是要如何結合並增加結構強度是一個不小的難題...

(這我就不知道了你們有再用的知道板有多厚 )

二、
假如板材是原木拼板而成的，
為了要增加結構強度而增厚、那不如直接使用較粗的角料來當長短撐，
不但省去拼板的工序、也省下不少材料費...

我只想說能DIY拼接不用可以收起來

其實我這個鋸台鋸木頭時鋸刀有一個檔板可以把削削往下掉我下方設計吸塵器所以有2個開關

一個開鋸刀一個開吸塵器的
