[苦命電梯工]我的自製鋸台...Table Saw

克難的完成兒子的書桌後..
想要有個木工鋸台的念頭一直在頭頂繞阿繞.....

當有了足夠的資金後另一件苦腦的是又來了..
那就是到底是要買台Table Saw來用就好..還是要買台切溝機加鋸台..
主要是考量到..Table Saw的台面較小..又本身機器轉動時因結構問題有較大的公差..
但其方便性與變化性又優於傳統木工切台(有著左右兩組的導滑軌)
心想若是能有種鋸台兼具兩者的優點就太棒了...
後來考量到精準度..我還是捨棄的市售的Table Saw(進口的買不起)而買了台切溝機....

上網找尋各位先進自製或改造的鋸台範例...
苦尋多日..在[PK的坦魚世界與木工天地]裡..
終於讓我找到了..心目中理想的鋸台
努力的研究..參考..仿造(也沒有完全Copy啦)...

於是乎開始動工囉!!!
考試到家裡收納的問題..所以決定跟PK大一樣將鋸台桌面尺寸定為60x90cm
先去木材行買了塊3尺X6尺厚4分的夾板..
請老板幫我裁切成三等份..每塊:長90.5cmX寬60.5cm
回到公司後..開工..
=======================================================
先將切溝機架設在第一塊木板上..重點:穩固勞靠
然後取另一塊木板(桌面板)將其與架設切溝機的木板上膠黏合..用重物壓制固定..


第二天待穩固後以切溝機切出刀片將來突出鋸台桌面的溝槽


將桌面翻正,鋸片已經突出桌面了..


先校正一下鋸片與桌面的垂直度..


拿出鋁軌將鋸片的延伸線畫出..


鋁軌畫完線後就被我一刀兩斷了...先在桌面放樣決定位置


用修邊機修出鋁軌埋設的位置..
(因位鋁軌的厚度近22mm,而兩片4分的木板也才24mm,所以在修溝槽前先在桌面下加了兩支長撐以螺絲與兩片夾板固定,並順便補強兩片夾板只用膠合的不足)


放置鋁軌測量其與刀片的平行度..


修溝槽時計算錯誤而造成的缺口


測量並校正後.將鋁軌固定在桌面上..

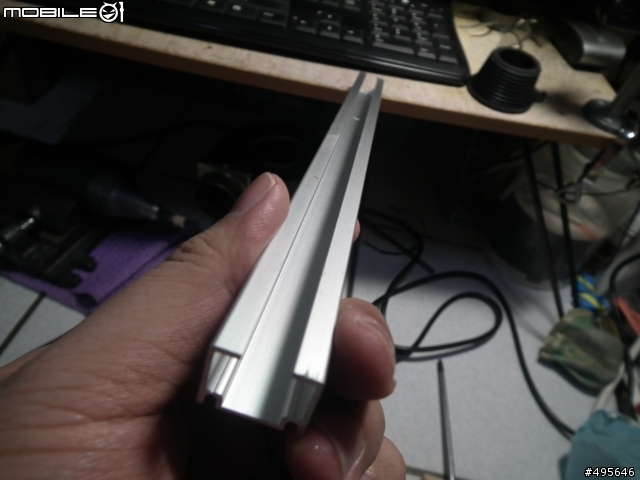

鋁軌的軌槽寬4分...鋁滑條也是寬4分..但一比較..居然放不下去..殘酷的事發生了...


只好拿起修邊機硬是把鋁軌槽修大0.5mm..


放下去了..成功!!!

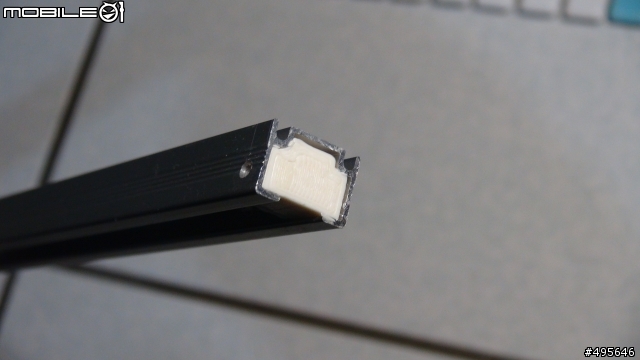

用剩下的一小段鋁軌與滑條結合製作推板..(本想做成角度規的..但是做不出來)


測量並校正推板與鋸片的垂直度..


將推板與滑條拿去熔接所點焊勞靠..並加左右支撐點..


完成後的推板


利用修下來的木料將剛剛修錯的位置填補起來..


到目前為止..鋸台的桌面算完成了...但..沒有桌腳....
突然發現公司有一塊多餘無用的木棧板..


又跑去木材行買了兩根松木角材..量一量切一切..完成了腳架..


指揮艇組合........


終於搞定了...但礙於經費..其它的部分(集塵盒&封板)就暫無法繼續.
就先這樣湊合著....



未完待續.........
