[大頭亂做] 簡易摺疊鋸台(9/24更新)

大頭笨蛋
個人積分：228分
文章編號：38628797

228分

樓主

2012-09-21 0:21

自看了版上許多前輩的文章之後(尤其是guess_chen1981前輩的文章)

激起了小弟的木工魂

當然想在最低的預算裡面

做出最簡單的工具

在之前就有買過一些電動工具

修邊機電鑽電鋸

可是電鋸怎麼鋸又都鋸不直

所以很難做出精確的東西出來

而且又非常地想要一台鋸台

這次又添購了一台二手圓鋸機

[大頭亂做] 簡易摺疊鋸台(9/24更新)

先在上面畫導軌的線快夾跟角度規買很便宜的
[大頭亂做] 簡易摺疊鋸台(9/24更新)

用修邊機洗好溝之後試試看
[大頭亂做] 簡易摺疊鋸台(9/24更新)

還可以

腳踏車的快拆,這個用於依板的快夾
[大頭亂做] 簡易摺疊鋸台(9/24更新)

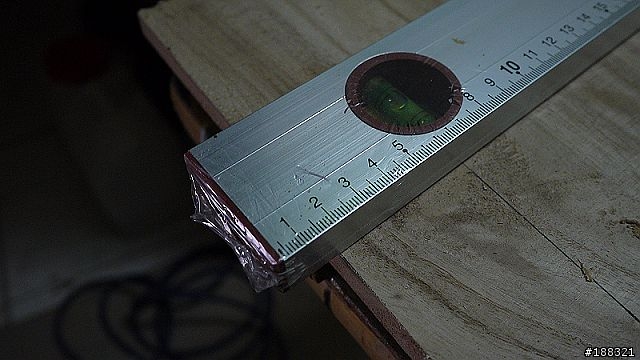

買很便宜的鋁製水平尺當依板
[大頭亂做] 簡易摺疊鋸台(9/24更新)

洗的溝跟狗啃一樣,在這邊學到一課,修邊機有一定操作方向
[大頭亂做] 簡易摺疊鋸台(9/24更新)

都洗好溝了~跟狗啃一樣~哈哈哈
[大頭亂做] 簡易摺疊鋸台(9/24更新)

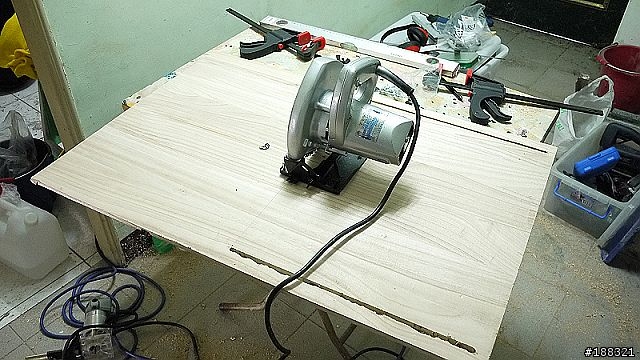

倒裝圓鋸

畫好點之後鑽孔(哈哈~忘了拍鑽孔的照片)
[大頭亂做] 簡易摺疊鋸台(9/24更新)

再把桌腳裝上,用一些角材固定以防變形,沒鋸台連角材都鋸的無法垂直= =

東西真的要實作之後才知道困難性

洗溝也可以洗得跟狗啃一樣

洗導軌的溝也有一邊不小心稍微大了1mm

沒做過真的不知道是怎樣,應該先拿廢料試洗一次良距離的

再來用尺量固定依板去洗溝才會比較準確

小弟是個超級大生手,完全都看板上前輩的文章去製作的

麻煩大家多多批評指教喔

感謝大家

------------------------9-24更新---------------------
感謝各位前輩的提點

小弟未來會搞個使用層板的底

不過暫時先使用這個,並注意不要切太大的東西

以下是簡易鋸台完工的模樣
[大頭亂做] 簡易摺疊鋸台(9/24更新)

使用角尺校正,不過有前輩建議此法並不準確,未來再改進
[大頭亂做] 簡易摺疊鋸台(9/24更新)

----------------待續--------------

2012-09-21 0:21 發佈

文章關鍵字簡易摺疊鋸台 9/24

chris0316

chris0316
個人積分：1105分
文章編號：38629214

1105分

2樓

2012-09-21 0:43

大大~請問您那角度規哪裡買的??
可否私訊給我~謝啦~;)

大頭笨蛋 wrote:
自看了版上許多前輩的...(恕刪)

涂拔瘋木工 https://www.facebook.com/tupawood/

jiexianlan

jiexianlan
個人積分：0分
文章編號：38630398

0分

3樓

2012-09-21 2:41

嗯我也想知道這角度規好用嗎那裡可以找到謝謝

iamHJS

iamHJS
個人積分：10分
文章編號：38630664

10分

4樓

2012-09-21 4:01

很有創意的想法

可是我覺得圓鋸機的鋸台用折疊桌當腳非常危險耶

推引過程萬一翻倒很容易發生悲劇

這種高危險性的工具我認為安全性遠重要於便利性

至少再用兩片側立板加強一下作業時的穩固性比較安全

發生事故的話絕對不是折疊桌省下的時間能彌補回來的

安全永遠第一

zhmo

zhmo
個人積分：38分
文章編號：38631569

38分

5樓

2012-09-21 8:14

版大您好

我也想知道您那角度規哪裡買的?
謝謝

tom_li.tw

tom_li.tw
個人積分：84分
文章編號：38631709

84分

6樓

2012-09-21 8:24

1.同上建議不要用折疊桌
2.其實用角度規推把=> 其實這個要準不容易，僅使用一個溝巢，有太多誤差。
3.鋸台做好需要校正。=> 這個不是用角尺量，因為誤差1度內，用尺量不出。但是鋸木料時，就會有感覺。

wenxiao

wenxiao
個人積分：34分
文章編號：38633695

34分

7樓

2012-09-21 9:50

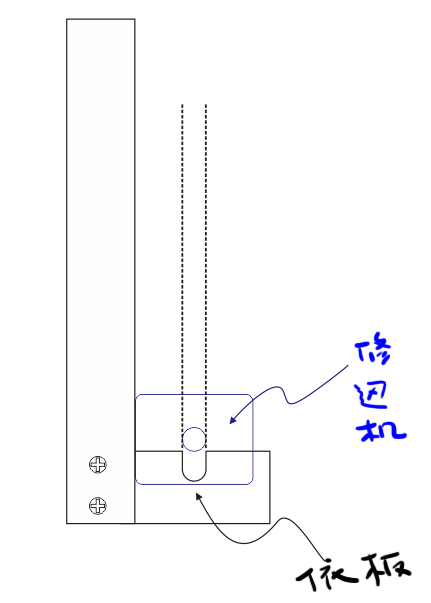

分享一個修邊機的依板，
這是在其他論壇看到，實際使用起來效果也不錯!
不過手邊沒照片，所以就畫個示意圖。

做個90度的依板，先用修邊機挖一個孔，
之後就可以利用兩邊的邊界當作參考.....

大家不知道看懂不懂

回家再補照片吧.....

大頭笨蛋

大頭笨蛋
個人積分：228分
文章編號：38638905

228分

樓主

2012-09-21 13:23

chris0316 wrote:
大大~請問您那角度規...(恕刪)

zhmo wrote:
版大您好

我也想知...(恕刪)

好多人想要角度規,我是在對岸買的,都有一一PM了
還是我乾脆來開個團算了XD

----------------------------------------------------

iamHJS wrote:
很有創意的想法

可...(恕刪)

tom_li.tw wrote:
1.同上建議不要用...(恕刪)

感謝兩位前輩的建議,
我會再改成使用三夾板當底,三面包起來,也避免木屑一堆
圓鋸上面也會多加保護殼,以防東西飛出來打到我
不過有個鋸台好像叫妙奇特,也是使用折疊腳
不知道前輩們有什麼看法?

不知道前輩對校正鋸台有什麼好方法
小弟現今也是拿角尺量XD
真的麻煩前輩指教阿!!!

-----------------------------

wenxiao wrote:
分享一個修邊機的依板...(恕刪)

感謝前輩
之後要做可以參考

shenws

shenws
個人積分：156分
文章編號：38648703

156分

9樓

2012-09-21 21:24

大頭笨蛋 wrote:
好多人想要角度規,我...(恕刪)

團購........太好了,我能參一腳嗎?

h1965

h1965
個人積分：6分
文章編號：38649340

6分

10樓

2012-09-21 21:56

大頭笨蛋 wrote:
好多人想要角度規,我是在對岸買的,都有一一PM了
還是我乾脆來開個團算了XD

團購參一腳+1
