桌上型鑽床加裝工作檯面紅光十字雷射標線

Dantes_Cheng

Dantes_Cheng
個人積分：5分
文章編號：38490692

5分

樓主

2012-09-15 0:29

剛添購的桌上型鑽床，挺陽春的，想要使用得先改造一下，就改裝部份做分享

支架與鑽頭中央是空的，先裁切一塊略大的木塊，鑽5mm孔，攻6mm牙，

並將兩側磨成梯形，以利敲至定位，用來裝上雷射標線器

桌上型鑽床加裝工作檯面紅光十字雷射標線

打開上蓋，鑽 10 mm 孔，用來穿線

桌上型鑽床加裝工作檯面紅光十字雷射標線

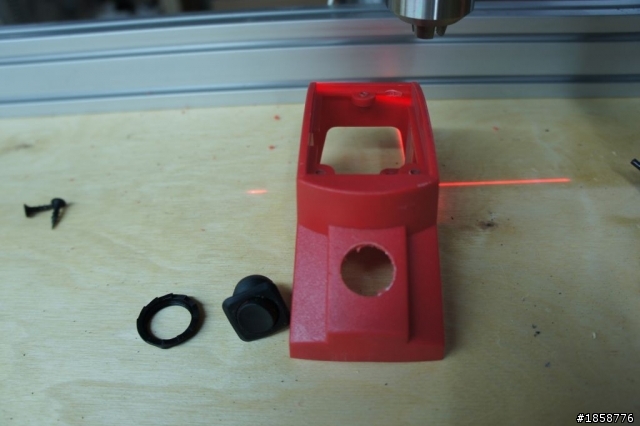

將鑽床開關面板拆下，在原開關下方鑽 20mm 孔，用來裝上雷射開關

桌上型鑽床加裝工作檯面紅光十字雷射標線

穿上電源線及控制線

將開關裝上，上方為鑽床原有開關，下方為添加的雷射標線開關

桌上型鑽床加裝工作檯面紅光十字雷射標線

配線要固定好，以免運轉時發生危險

桌上型鑽床加裝工作檯面紅光十字雷射標線

放上角尺試試效果如何

桌上型鑽床加裝工作檯面紅光十字雷射標線

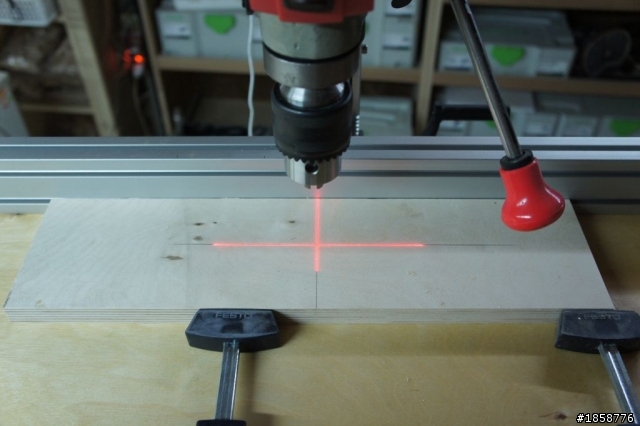

拿塊木板，劃上十字線，跟雷射十字線比對看看
桌上型鑽床加裝工作檯面紅光十字雷射標線

完成後的樣子

2012-09-15 0:29 發佈

文章關鍵字鑽床紅光十字雷射標線工作檯面

俠孤

俠孤
個人積分：73分
文章編號：38492265

73分

2樓

2012-09-15 2:25

敢問DANTES大!!

您的雷射頭是去哪買的??
要多少??
謝謝!!

jiexianlan

jiexianlan
個人積分：0分
文章編號：38492867

0分

3樓

2012-09-15 4:13

DANTES大大
我也想知道雷射頭和照片上鋁合金依板的規格那裡可以買的到謝謝

Dantes_Cheng

Dantes_Cheng
個人積分：5分
文章編號：38493860

5分

樓主

2012-09-15 8:25

雷射頭約$300，查紅光雷射拍賣就找得到，鋁料是跟隔壁工廠買的，很多種規格，google一下台灣三住，裡面有詳細規格資料。

進桑

進桑
個人積分：0分
文章編號：38504857

0分

5樓

2012-09-15 20:25

請教一下，照片上雷射與轉軸角度不小，如果鑽頭長度不同與檯面升降後，紅十字標還會準確嗎?

younglai

younglai
個人積分：0分
文章編號：38510219

0分

6樓

2012-09-16 0:26

恩.... 看起來有點小問題.....

如果 X軸與 Y軸能分開裝設... 太棒了...

再加上...光條弄的更細更細....

Dantes_Cheng

Dantes_Cheng
個人積分：5分
文章編號：38512186

5分

樓主

2012-09-16 2:46

進桑 wrote:
請教一下，照片上雷射...(恕刪)

鑽頭長度不同與檯面升降，都得調整雷射頭，

原打算X軸與Y軸分開裝設一字線，便可免除此一問題，但是這鑽床太兩光了

檯面生降時，Z軸會轉動，雖已將Z軸加裝螺絲固定，但齒條間隙過大仍會些微誤差，

再者，考量到用途，主要用來做大量加工時輔助定位，故以最簡單的方式加裝

只鑽幾個孔時，便懶得調整了

Dantes_Cheng

Dantes_Cheng
個人積分：5分
文章編號：38512303

5分

樓主

2012-09-16 3:03

younglai wrote:
恩.... 看起來有...(恕刪)

原打算X軸與Y軸分開裝設一字線，便可免除此一問題，但是這鑽床太兩光了

檯面生降時，Z軸會轉動，雖已將Z軸齒條上下各自加裝螺絲固定，但齒條間隙過大仍會些微誤差

且分開裝設，X軸的找不到合適位置

另外線條要更細更精密，價格太高了

考量到木工所需精度，如此夠用了

如需更高精度且鑽孔位置多變時，買部小銑床加裝光學尺似乎更合用

桌上型鑽床加裝 工作檯面 紅光十字雷射標線

桌上型鑽床加裝工作檯面紅光十字雷射標線
