近期收到親戚的紅米note3告知無法充電與電源鍵接觸不良，開始在淘寶尋找零件，進行自己DIY維修，花費一個便當加一杯珍珠奶茶費用

淘寶到貨的零件(左：電源鍵右：充電孔小主機板)
(教學文)紅米note3電源鍵與充電孔維修

開拆了，背蓋不需要工具就可以拆，慢慢拔開
(教學文)紅米note3電源鍵與充電孔維修

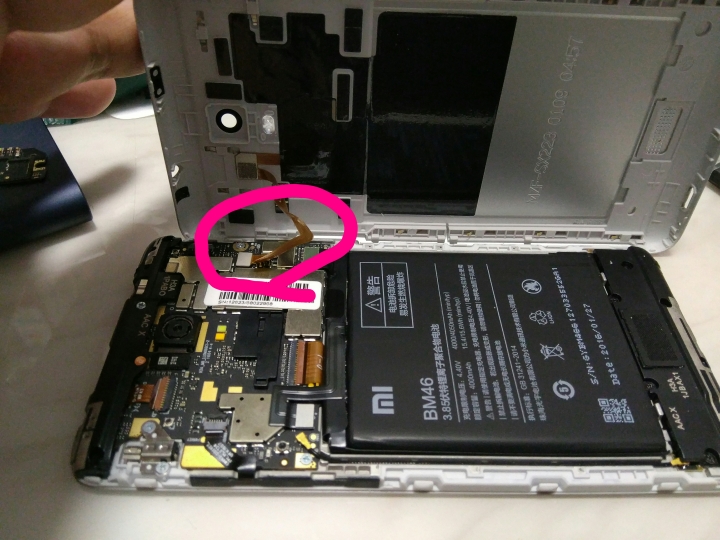

開蓋的時候要留意，背蓋是連接指紋，要先把排線拆除才可以拆下背蓋
(教學文)紅米note3電源鍵與充電孔維修

上部左方可以看到電源鍵與音量鍵一體零件，先將插槽後方黑色部分上翻
(教學文)紅米note3電源鍵與充電孔維修

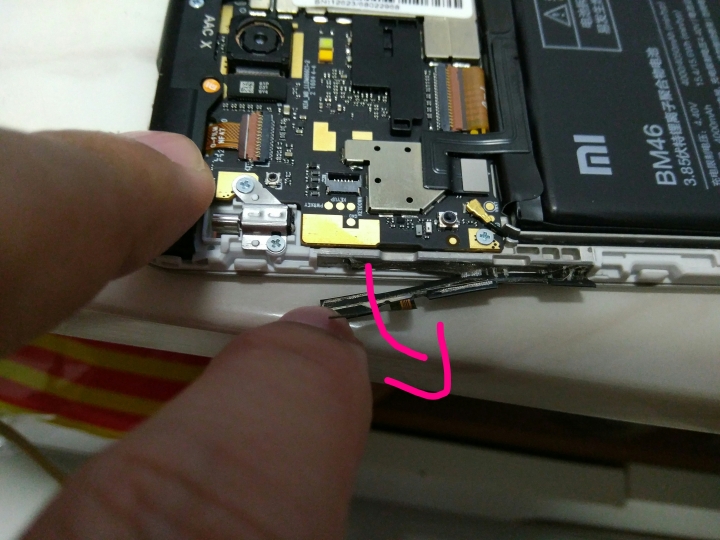

抽出按鍵排線

撕下按鍵，將新按鍵黏回，接上排線就完成按鍵更換
(教學文)紅米note3電源鍵與充電孔維修

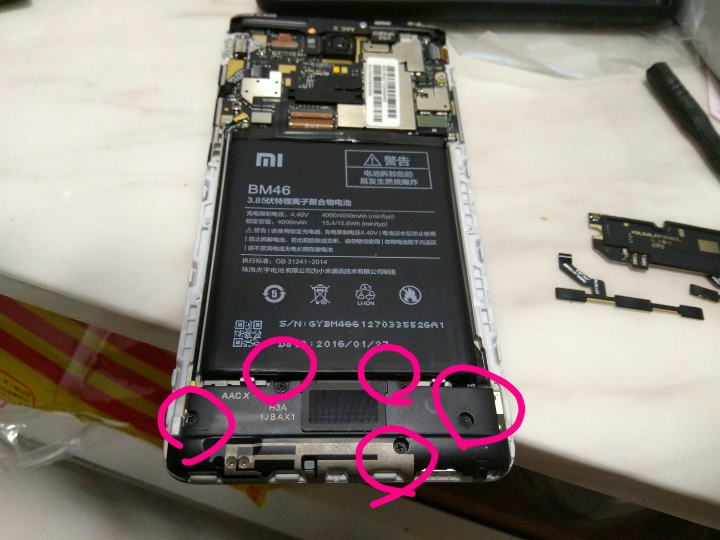

再來進行更更換充電孔小機板，先拆除下部5顆螺絲
(教學文)紅米note3電源鍵與充電孔維修

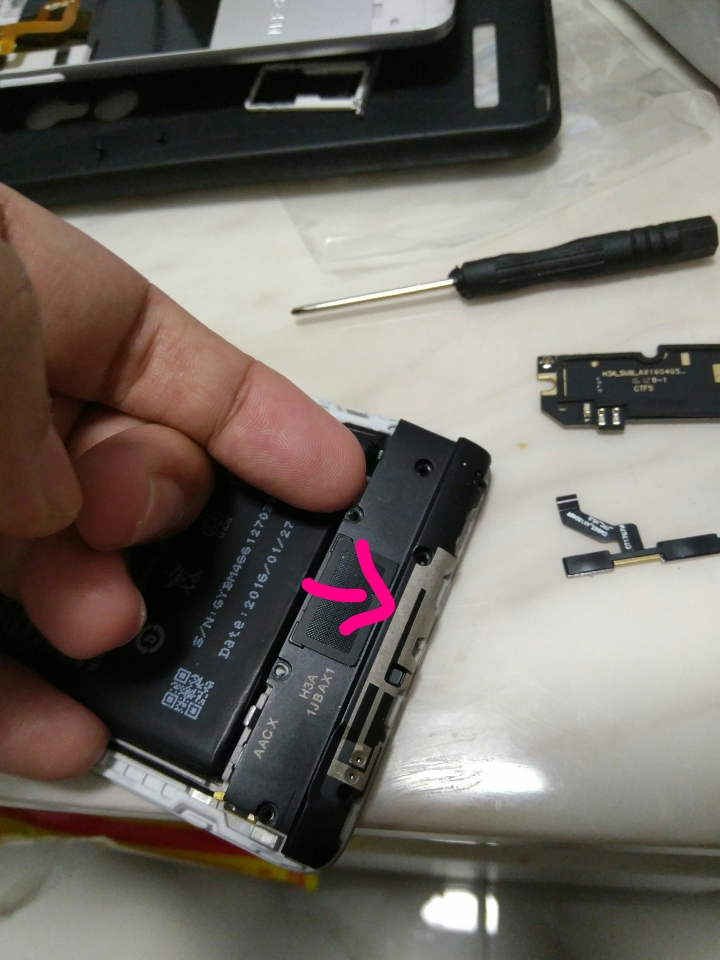

將塑膠蓋上翻分離，要留意下方卡榫
(教學文)紅米note3電源鍵與充電孔維修

拆除後，可以看到今天要更換的小機板，將天線接頭跟排線拆除
(教學文)紅米note3電源鍵與充電孔維修

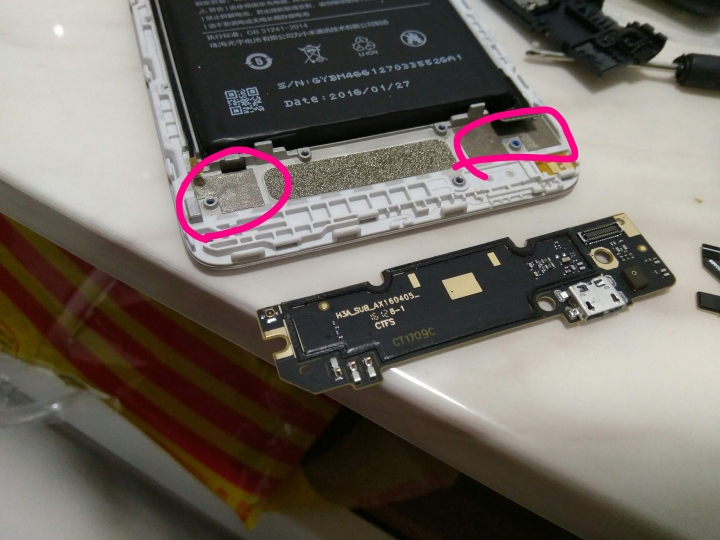

拿下小機板，有雙面膠黏住
(教學文)紅米note3電源鍵與充電孔維修

裝上新小機板，先插電測試是否能充電，開機測試一下麥克風是否正常(小機板內含麥克風)
(教學文)紅米note3電源鍵與充電孔維修

蓋回塑膠蓋，鎖上5顆螺絲
(教學文)紅米note3電源鍵與充電孔維修

接上指紋辨識排線，蓋回背蓋，進行測試即完成
(教學文)紅米note3電源鍵與充電孔維修

2017-08-23 22:09 發佈

文章關鍵字教學文紅米NOTE3 充電孔維修電源鍵

~豪豪好~

~豪豪好~
個人積分：1120分
文章編號：65512858

1120分

2樓

2017-08-23 22:41

滿分五分~

不過建議用塑膠棒或是其他工具把排線弄開比較保險喔0.0

選你所愛，愛你所選。

我家都靠這台

我家都靠這台
個人積分：541分
文章編號：65515287

541分

樓主

2017-08-24 8:17

沒有那麼多專業工具，拆的時候很小心，機主就已經當他壞了，修不好沒關係，拿他來練手，哈哈

~豪豪好~ wrote:
滿分五分~不過建議用...(恕刪)

monyi

monyi
個人積分：181分
文章編號：65515720

181分

4樓

2017-08-24 9:00

給五分
感謝分享喔

我家都靠這台 wrote:
近期收到親戚的紅米note3...(恕刪)

superrocky

superrocky
個人積分：49分
文章編號：65517522

49分

5樓

2017-08-24 10:51

建議測試手機訊號是否變差
淘寶的尾插有一半以上都是沒有調教過的
充電是一定能充，馬路上訊號看起來還好
進房子之後，訊號基本上就是沒有了

coffeeday

coffeeday
個人積分：89分
文章編號：65519188

89分

6樓

2017-08-24 12:41

紅米note3教學圖片拍的很仔細，謝謝您分享。

我家都靠這台 wrote:
近期收到親戚的紅米note3...(恕刪)

憶仔

憶仔
個人積分：1196分
文章編號：65522169

1196分

7樓

2017-08-24 16:24

我家都靠這台 wrote:
近期收到親戚的紅米n...(恕刪)

之前也自己換過兩種小米手機的尾插小板，不過幾乎九成都是收訊很差，還有喇叭不好的，不知道你運氣好不好，換到的正不正常

我家都靠這台

我家都靠這台
個人積分：541分
文章編號：65540135

541分

樓主

2017-08-26 8:57

目前測試訊號正常，沒有啥問題

superrocky wrote:
建議測試手機訊號是否...(恕刪)

我家都靠這台

我家都靠這台
個人積分：541分
文章編號：65540145

541分

樓主

2017-08-26 9:03

訊號測試沒有啥問題，因這尾板只有帶麥克風，裝上尾板前有先測試，沒問題才鎖螺絲

憶仔 wrote:
之前也自己換過兩種小...(恕刪)

sda2

sda2
個人積分：18分
文章編號：65541663

18分

10樓

2017-08-26 12:14

我家都靠這台 wrote:
訊號測試沒有啥問題...(恕刪)

請問你是買那家尾板，我的n3充電孔也接觸不良想換謝謝
