無懼斷軸 - 小米九號平衡車diy換軸教學

去年的10/19小米發布了次時代的分體式電視-小米電視3,但比起這個大家電,相信許多大大與小弟一樣更關注同時發佈的小玩具-小米九號平衡車

並且很快的在雙11的瘋狂搶購中搶到黑色的版本,而在11/22我也在高雄舉辦平衡車的試乘活動~隨著在台平衡車的數量越來越多,在街上出現的次數也更加頻繁,儼然帶起一股風潮。

然而在小米官方論壇裡,其實一直有相當多的問題反映,最嚴重的莫過於”斷軸門”
小米平衡車與其他同類商品最大的不同點在於,他的方向並不是由人體的重心轉移來操控,而是用腿部碰觸操縱桿來使平衡車轉向。並且在”手提攜行”模式中,整台車的重量也落在這短短的軸上,而許多前輩們在激烈的操駕或著受到撞擊後,”轉向軸”壯烈犧牲了。

其實這真的得怪平衡車的原生廠ninebot 在設計時的失誤,軸的材質是使用鑄鋁* 而非合金、質地太過清脆,突受力就有可能將其撞斷。

Ninebot也不是不思改進,據說在12月之後出廠的產品都將轉向軸換掉,還有為人詬病的太長的充電頭。可是對於搶第一、二批的死忠米粉來說。就只能走售後一途,而我們在台灣地區的”九友”們可以說是欲哭無淚送修既麻煩又要多耗一筆可觀的費用,每每駕駛時都要多加提心吊膽,祈求上帝、佛祖保佑…

當然第三方廠商馬上嗅到商機很快地在”雙11吸錢機”平台上PO出自行加工的” 鋁合金轉向軸”,同時在小米官方論壇也出現前輩不怕死的施工教學圖。


所以小弟也以”了不起以後就走路”的心態下訂開拆拉


感謝小米社區 发烧的孤龙用户279242816 兩位前輩的文章


兩位前輩的文章已非常詳盡的介紹如何拆解平衡車,小弟僅就個人的心得額外的提醒想自己拆車的勇者們!


以下就開始我們DIY的冒險旅途啦!!




溫馨提醒:平衡車屬於高科技高精密產品,任何官方之拆解、維修都有可能導致產品損壞甚至操作人員的傷亡。尤其目前台灣沒有任何專門保修機構,欲拆解人員後果自負。




器材
無懼斷軸 - 小米九號平衡車diy換軸教學

其實這些你都用不上XDDD

但一定要有 2mm、2.5mm、4mm、6mm六角板手 + 一隻十字起子就ok

ps.我買的轉向軸有附2mm+2.5mm的六角板手,也可以在10元店找到一整組的,但注意一定要有上述尺寸不然也是白買



第一步:拆掉操縱桿

無懼斷軸 - 小米九號平衡車diy換軸教學

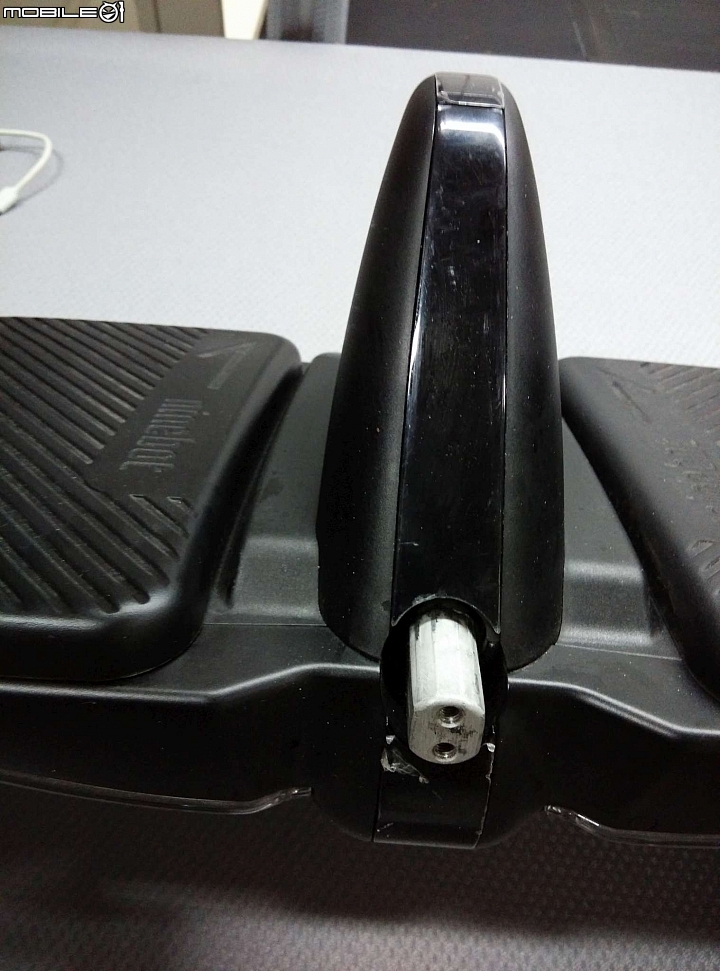

用美工刀或一字起輕輕撬開保護蓋,買平衡車時盒中有附6mm的六角板手,直接將螺絲卸下即可。

無懼斷軸 - 小米九號平衡車diy換軸教學


ps.如果操縱桿卡住(我就是...)。我的作法:噴點wd-40在螺孔,再用一子起頂在內部的邊邊用橡膠槌左右敲擊、敲鬆。就可以拔出!


無懼斷軸 - 小米九號平衡車diy換軸教學

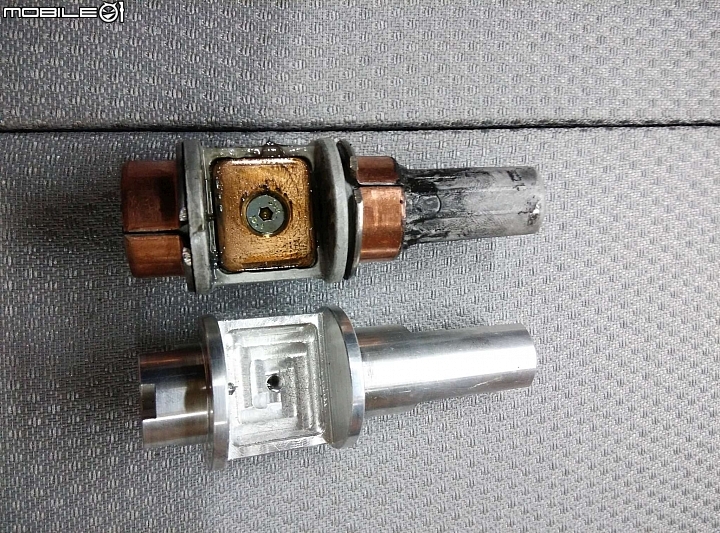

這是舊軸最後一眼。如何分辨新舊軸? 簡單來說舊軸是霧面(鑄鋁),新軸是光亮的(合金)。



第二步:移除電池

無懼斷軸 - 小米九號平衡車diy換軸教學


將車子翻過來(記得找東西頂住兩個踏板)就可以看到整個鋰電池,所以騎乘要注意路況,電池被刺破可是非常危險的!!

將紅圈處四個螺絲(2.5mm)卸下,從"靠近轉向軸處"將電池掀起就可以輕易取下電池。

注意!!千萬不要碰觸電池接口及電路板,以免造成無法挽回的悲劇...

同時!!按一下電源鍵,你會看到所有燈亮一下,這就是機器放電完成,請務必做到這一步!



第三步:移除踏板

收先將黑色小護板拔起來(沒有固定,輕易取下)
無懼斷軸 - 小米九號平衡車diy換軸教學


再來就會看到整個主板
無懼斷軸 - 小米九號平衡車diy換軸教學
將紅圈處的螺絲取下(2mm),這是固定前後燈組的。只要將螺絲取下,燈組都有電線相連"請勿拔除"。只要鬆鬆的等等方便我們將踏板拿出來。

無懼斷軸 - 小米九號平衡車diy換軸教學
這四個(2mm)則是固定腳踏板的,請注意它與燈組的螺絲長度不一樣,不要混用。


翻過來以後,將前後燈組與框架稍微向外拉就可以取下腳踏板



第四步:取下"駝峰"

無懼斷軸 - 小米九號平衡車diy換軸教學
其實這是前輩 用户279242816 拆車時的用詞,也就是踏板中間突出有開機鍵與各項指示燈的部分。

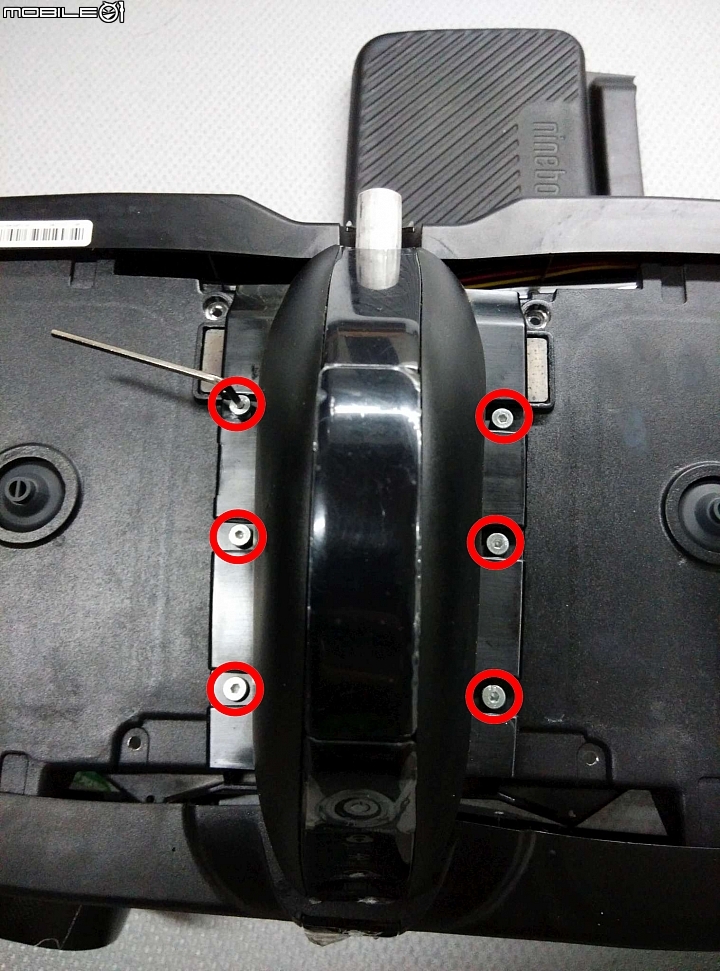

將六顆螺絲(2mm)取下,這六顆超緊!!取下後就可以將駝峰拿起,此時還有電先連著,請不要大力拉拔。
無懼斷軸 - 小米九號平衡車diy換軸教學




第五步:拆解轉向機

無懼斷軸 - 小米九號平衡車diy換軸教學

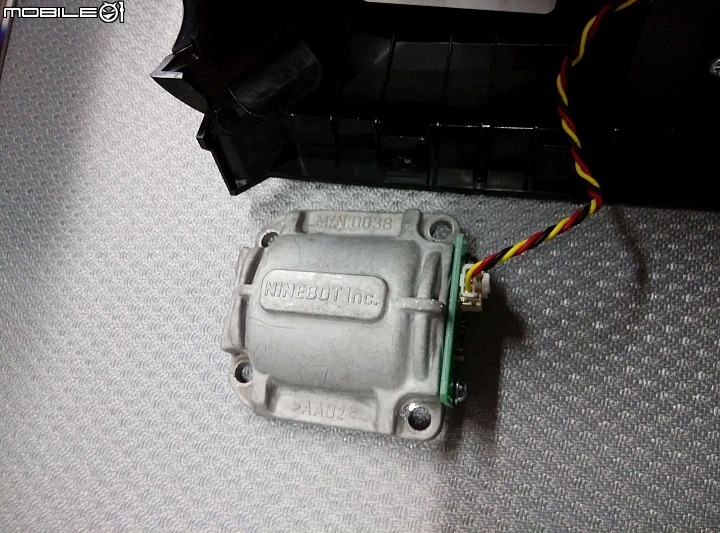

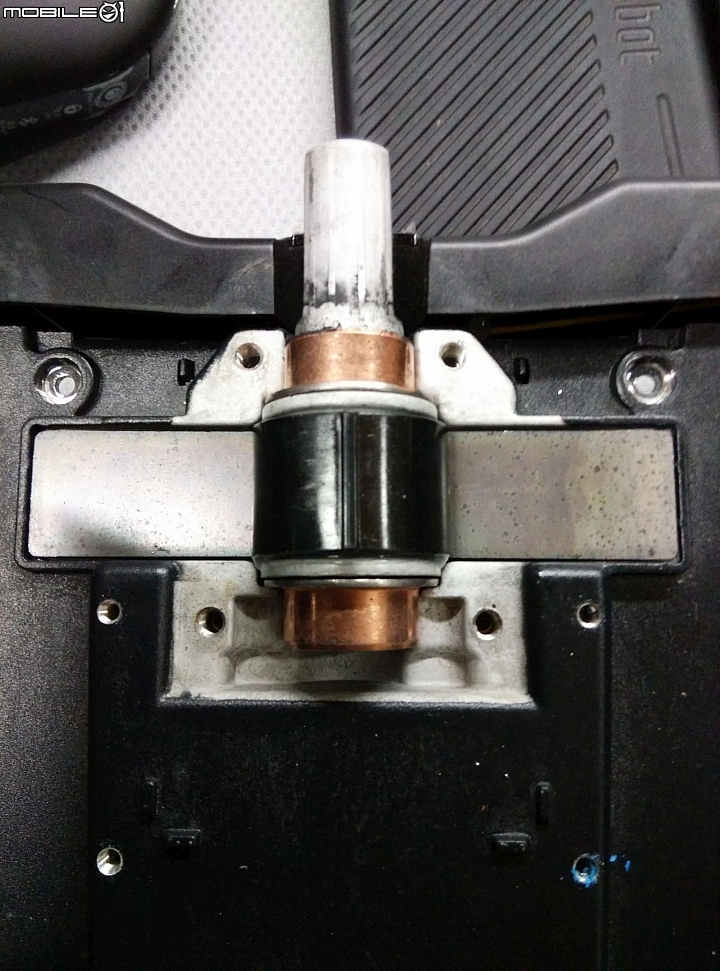

將四顆螺絲(2mm)取下,並將轉向機上蓋(連著後方電路板)跟駝峰移除,就可以看到我們恨之入骨的轉向軸。
無懼斷軸 - 小米九號平衡車diy換軸教學




第六步:換轉向軸

良心建議:有!!!!!!超!!!!!!黏!!!!!!潤!!!!!!滑!!!!!!劑!!!!!!請!!!!!!戴!!!!!!手!!!!!!套!!!!!!

1.轉向軸上方有黑色的塑膠蓋,前後有銅環,都要更換過去
無懼斷軸 - 小米九號平衡車diy換軸教學

2.正下方有一個螺絲(2mm)鎖著一塊銅片也要更換過去
無懼斷軸 - 小米九號平衡車diy換軸教學

3.屁股裡有一塊用"十字螺絲"鎖著的黑色物體(有磁鐵),請一併更換過去
無懼斷軸 - 小米九號平衡車diy換軸教學

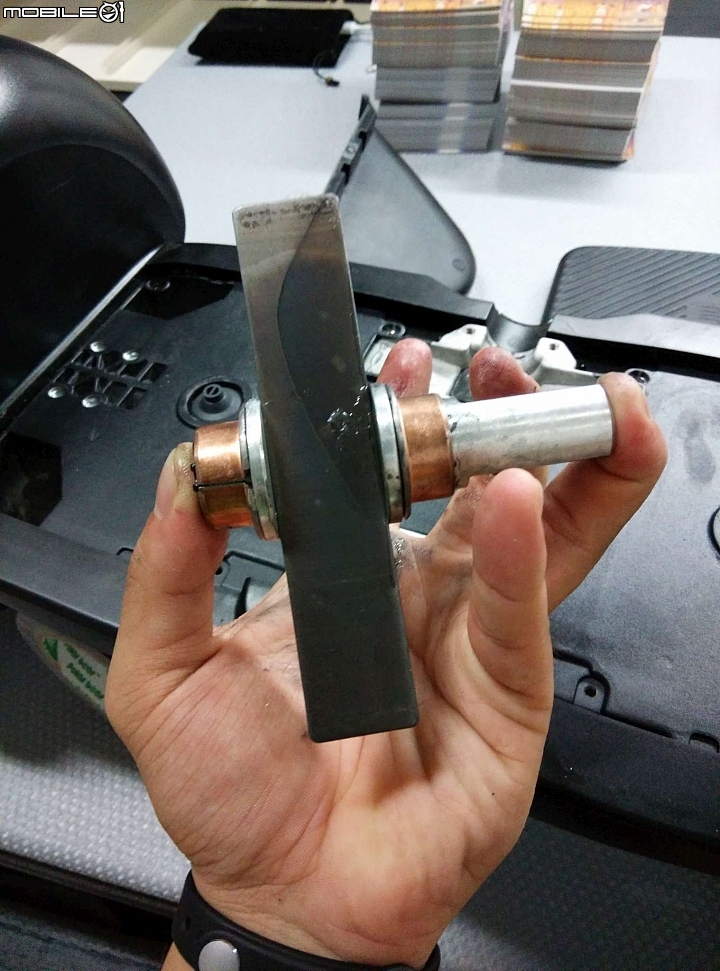

4.下方有一塊鐵板應該就是讓操縱軸復位的彈片
無懼斷軸 - 小米九號平衡車diy換軸教學


將上述零件固定回新軸上,並按原先步驟一步步裝回即可

ps.在前輩 用户279242816 文章中有提到要給新軸與上方塑膠片加入潤滑劑,害我在半夜兩點到屈臣氏買"凡士林"
店員似笑非笑的表情讓我只少半年不敢再靠近那家店

其實原廠已用了"超級黏"的潤滑劑,足夠讓你圖滿新軸...有誰知道那啥?弄得我滿手又白又黏的................
無懼斷軸 - 小米九號平衡車diy換軸教學



在海外地區,沒有小米官方的保固服務,我們也只能自力救濟動手diy。
其實小米提供給我們許多新奇的品,不斷突破我們對於科技的想像。
並透過將價錢平民化,讓"每個人都能享受科技的樂趣"
我想這也是我身為一位米粉最驕傲的事。



小米台灣高雄同城會長 小那
無懼斷軸 - 小米九號平衡車diy換軸教學
2016-01-09 2:24 發佈
