Samsung Galaxy s3 ，note2
Nokia Lumia 920
SHARP也是有幾支啦~不多做說明
其中Lumia 920已經是完整推出的無線充電功能
不過s3跟note2無線充電的接點有做出來
也就是所謂的已經內建了~
但是遲遲不出套件~
網路拍賣上已經有推出相關套件了
上網搜尋 QI 無線充電 即可找到資料
安裝很簡單，接收貼片對準無線充電的接點貼上即可
不過~!
這樣直接貼上去太沒挑戰性了
再者，我也沒上述的手機呀~XD
所以我決定拿小米來改~
上網GOOGLE了一下~
我不是第一個把小米改無線充電的
也因為這樣，我就有前輩的經驗可以參考了！

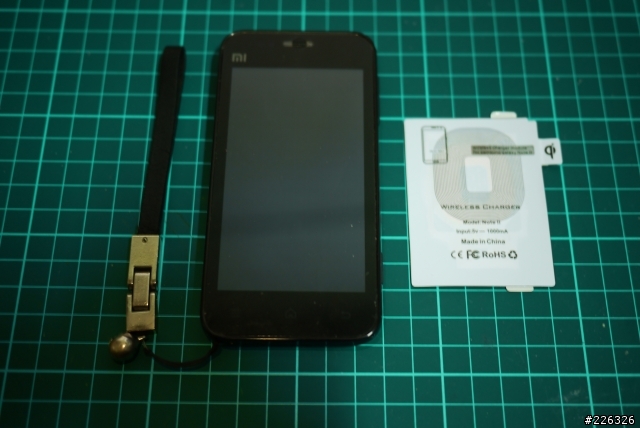

本日主角登場，小米手機以及無線感應線圈貼片
第一張照片就失焦~真是太失敗了

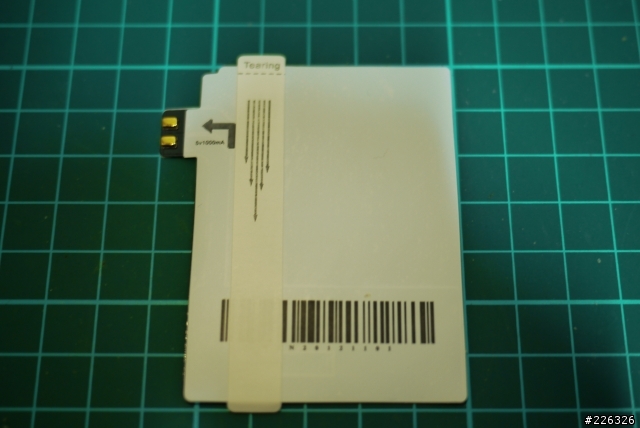

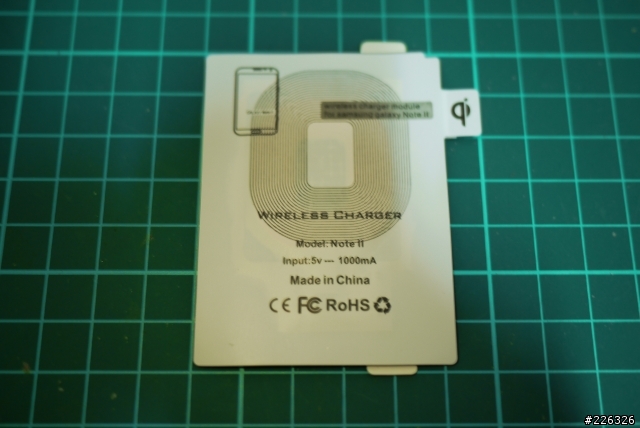

我買的是note2專用的貼片，不意外~左岸製品
這一面則是貼在電池上的~旁邊有兩個金屬接點
上方是+，下方是-
旁邊有標示：5v，1000mA
材料，工具都準備齊全了
那就開始來動手拆解吧

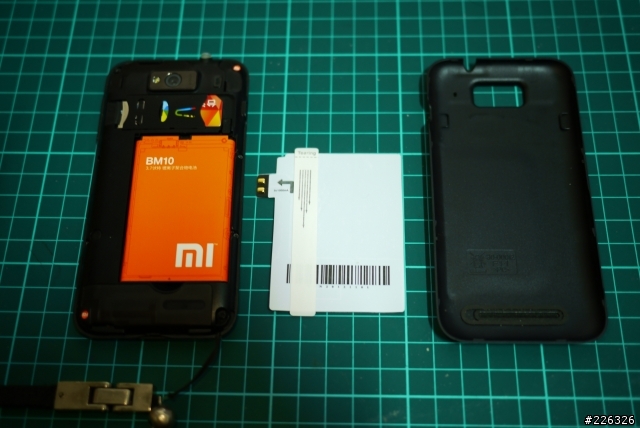

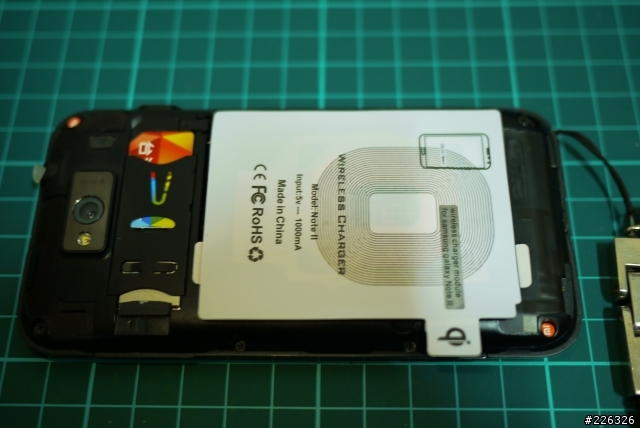

首先，我們先來確定貼片擺放位置
一開始覺得這個角度擺放不錯，但是手機一拆開才發現
正下方是喇叭呀~

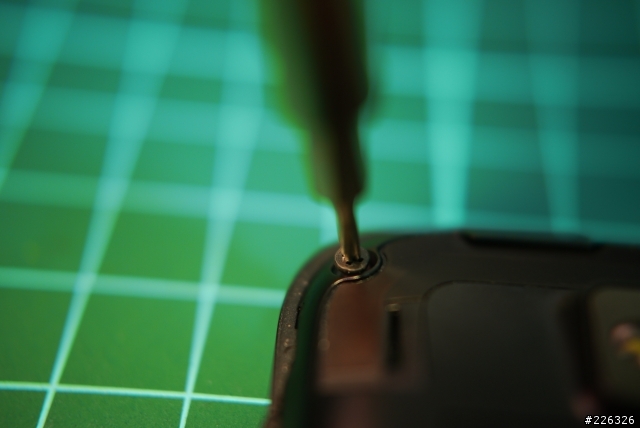

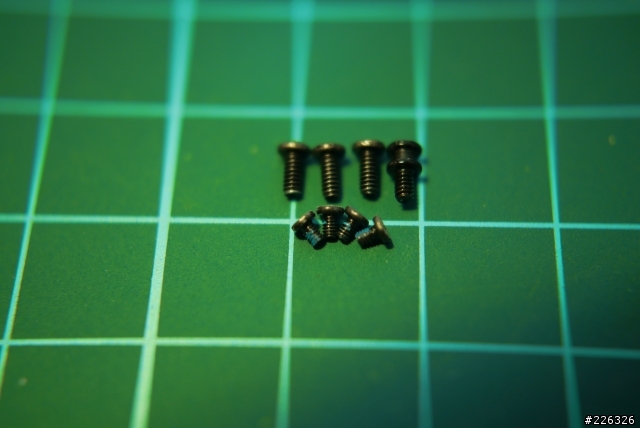

開始將螺絲卸下~總共有八顆
總共四長，四短
其中上排最右側那顆
就是可以勾吊飾的特殊規格螺絲

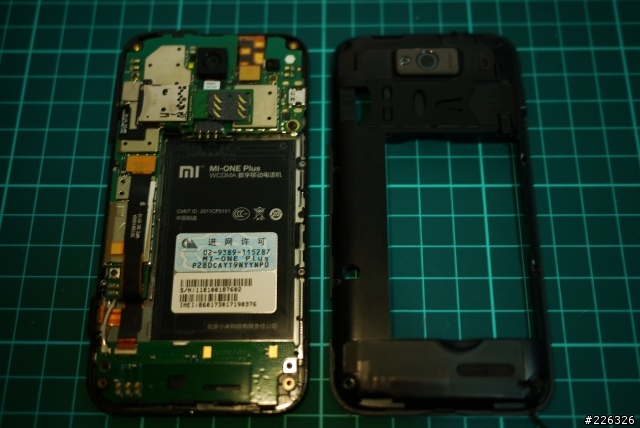

螺絲都卸下後，就可以把後蓋拆下來了
不過因為有設計內卡榫，切勿硬拆~

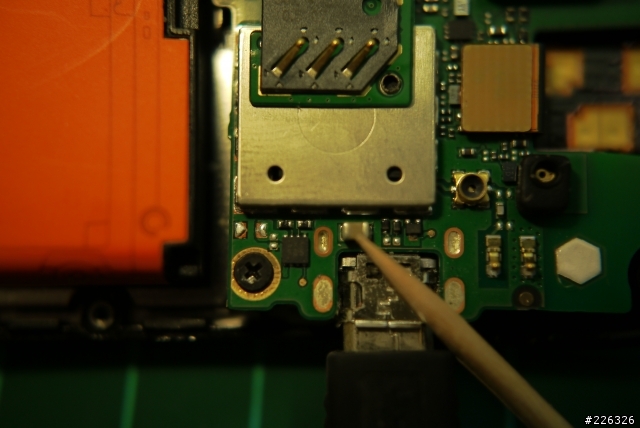

牙籤所指的那個電子元件就是稍後要施工的對象
左側為+右側為-

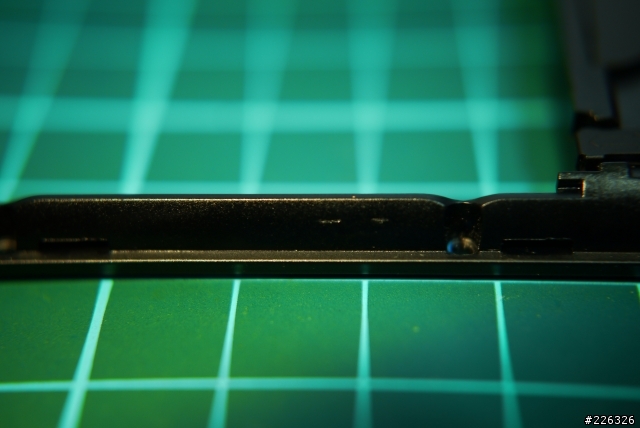

先在背蓋上劃好記號，稍後準備拿電鑽開孔
(此時還沒注意到後方是喇叭的事情...)

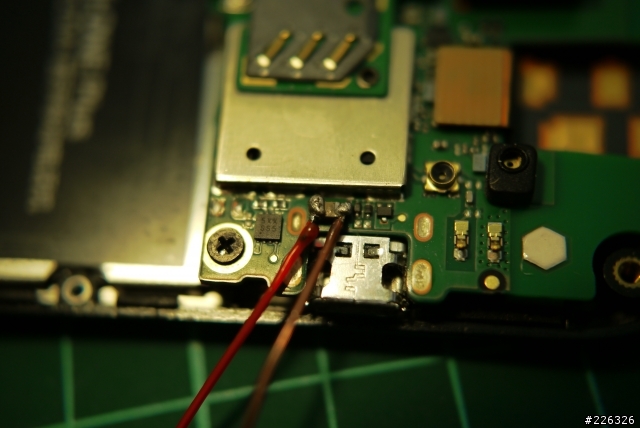

因為要拉線，所以線越細越好
我是從壞掉的HDMI線剖了兩條出來使用
另一側則是接在背蓋上自製的接點~

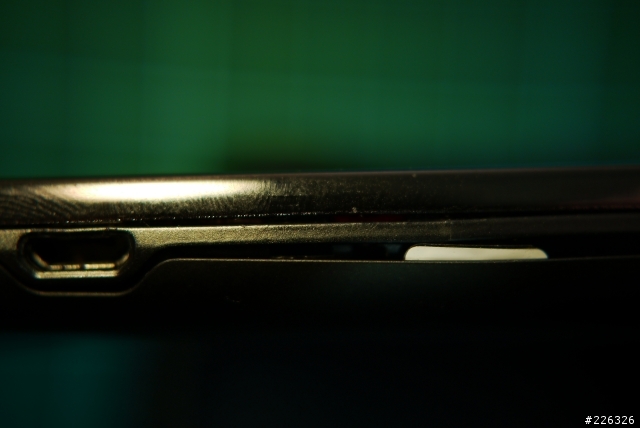

全部組裝起來，發現電線太粗啦~
手機無法密合，而且貼片上的兩個金屬點也太厚
背蓋整個就是無法密合
隔了兩天，網拍訂購的0.06mm漆包線終於送到

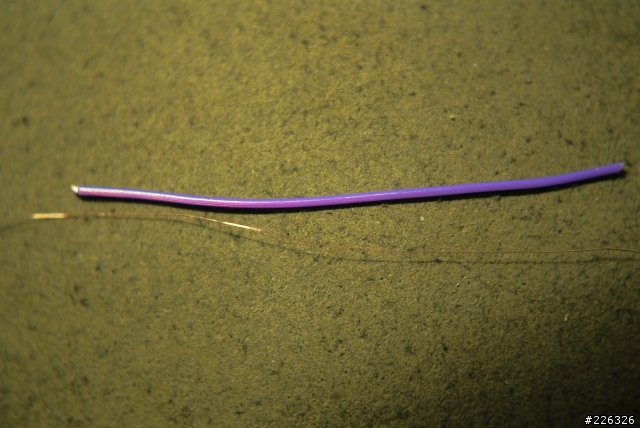

照片上面那條紫色的是HDMI剖下的線
下面那條細絲就是0.06mm的漆包線

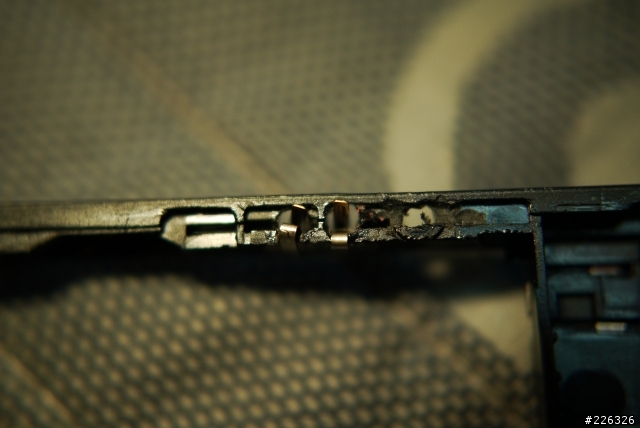

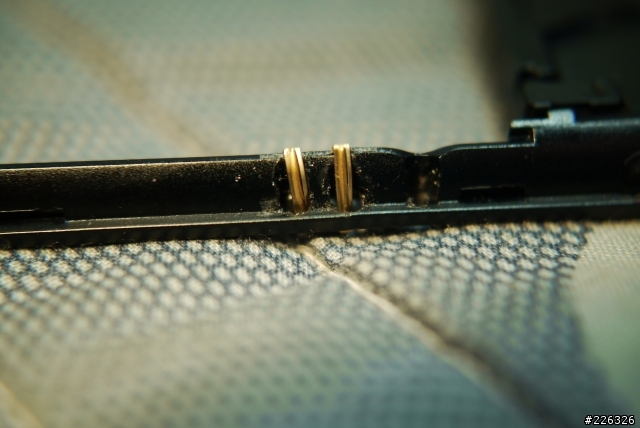

重新製作的背蓋接點~
材料其實是取自於USB公頭的那四個接觸點
還蠻好用的~XD

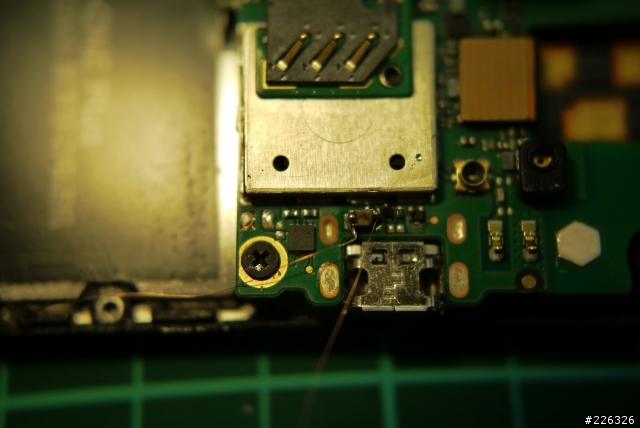

要將0.06mm的細絲焊在元件上
實在是要好眼力...

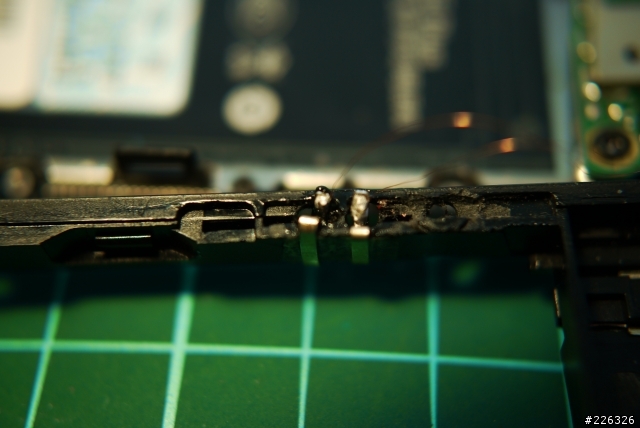

當然要焊在背蓋接點也是相當有技術性的挑戰
整個線都接好之後，手機接上電源
直接用三用電表去量背蓋兩個自製的接點有無過電即可

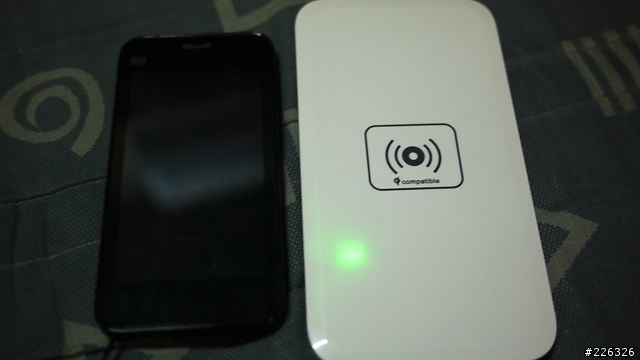

最後就手機跟充電板合照~
點我跳轉無線充電示範影片

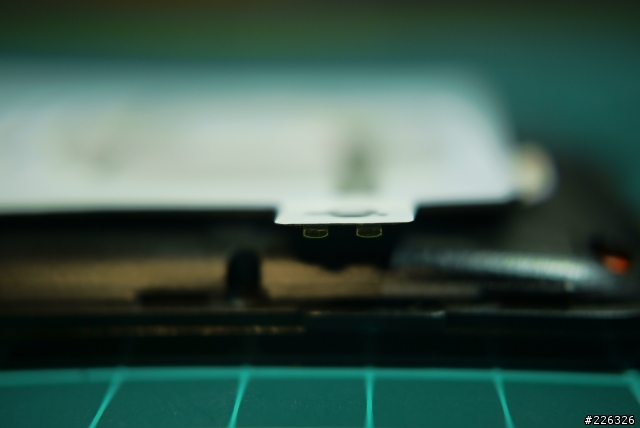

後記，該感應貼片上的金屬接點上有兩個還蠻凸出來的金屬
這兩個在note2或是s3上面是很重要的設計
因為手機的接點是在後殼內的，所以這兩粒小東西剛好算是墊高用的
但是用在小米上面，整個就是墊太高，不過可以解焊下來，所以還好...
解焊後發現接觸不到自製的接點，所以又在上面補了一點焊錫
來取代那兩個墊高物~
網路上有蠻多人紛紛把自己的手機改成了無線充電
連iPhone4都不放過...
以上純屬吃飽沒事幹的無聊改裝，感謝收看~
