fabia的排擋頭雖然好握,
但總覺得少了點什麼~
這次從對岸,
訂了顆AUDI的排擋頭回來DIY
拆裝教學,已有先進拍成了影片說明
(感謝KEVIN551101大大的教學)
https://www.youtube.com/watch?v=6vI82cjIMiA

我可以直接秀成果
原廠排擋
fabia diy

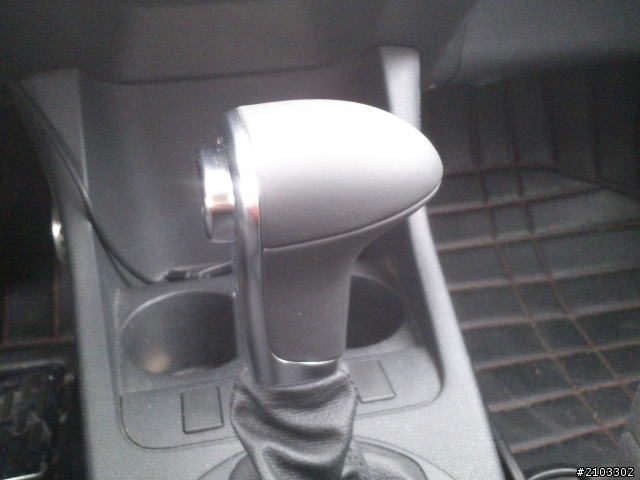

AUDI的排擋,按鈕也在側邊,不用轉排擋桿,
有想過GOLF的,但要轉排擋桿,很怕發生"杯具"~
所以,簡單就好,皮質的擋頭握感很好~
fabia diy

把音響篇也連結過來
http://www.mobile01.com/topicdetail.php?f=623&t=3571052&p=1#46406397

2013-11-04 13:32 發佈

文章關鍵字 fabia diy

kan9938

kan9938
個人積分：1361分
文章編號：47021284

1361分

樓主

2013-11-04 13:44

同場加映前輪拱隔音,
工具說明,1,大剪刀 2,梅芯扳手 3,頂高器 4,防水隔音棉(30X90公分,單邊使用尺寸)

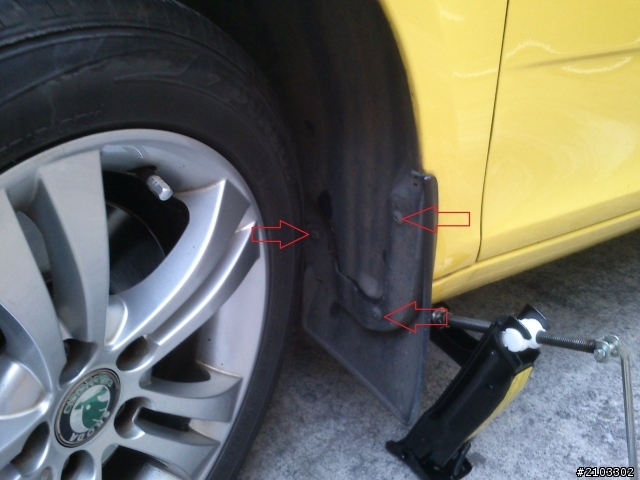

左前輪頂高,只要頂高,胎不用離地,主要是手有足夠的空間,伸內作業就可以
(感謝99kairi建議,為了保障你的雙手,建議拿塊磚頭放車身下方,預防頂高器失效)

避震器前後各一顆螺絲,

擋泥板3顆

葉子板邊緣3顆,

只要拆下螺絲,拉下內規板,就可以施工了,
因為是一個人作業,所以沒有拍施工照,
總工時約2個小時,左側及右側各1小時,
隔音棉剪30X15的尺寸,約6塊,(單邊使用)
一塊直接貼內規板,
一塊貼葉子板(輪胎上方處),
2.5塊貼在業子板靠近車門處的縫隙,
(一大塊不好貼,可再對剪施工)
其餘的找間隙貼一貼就可以了,

心得,
因為先前已做了車門隔音,
現在前輪拱也完成了,
這兩天下雨,只聽得到引擎聲~
一整個優~

99kairi

99kairi
個人積分：5分
文章編號：47035003

5分

3樓

2013-11-05 9:15

單單一支頂高用的螺桿有點危險，

之前我的車胎沒氣，自己頂高，

地不平，車子一瞬間下降，樓主如果

手在輪拱內，後果不…設想。

kan9938

kan9938
個人積分：1361分
文章編號：47037404

1361分

樓主

2013-11-05 11:26

99kairi wrote:
單單一支頂高用的螺桿...(恕刪)

所以不建議輪胎離地啊!
就是要減輕頂高器的受力,
因為只是頂高一些而已,方便作業

kan9938

kan9938
個人積分：1361分
文章編號：47160058

1361分

樓主

2013-11-12 11:13

後座閱讀燈施工~
訂購的閱讀燈,

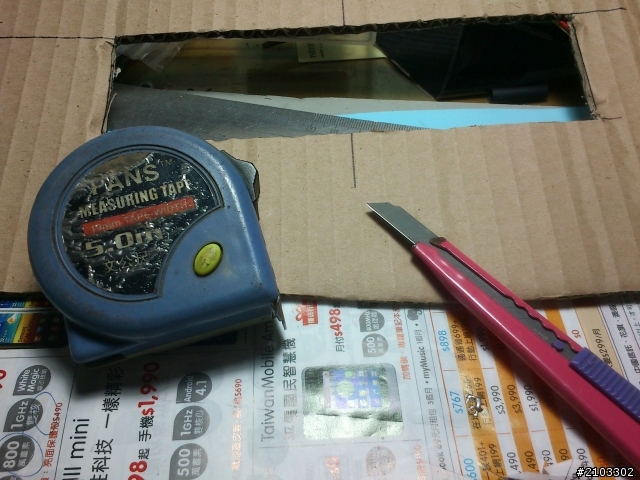

工具,卷尺,美工刀,厚紙板

電線短路用的夾子x3

厚紙板加工,18x5公分開孔,標上中心線

閱讀燈後方的肋剪除,如果不想剪掉,開孔要再加大一些,

將插頭的引線加長到150公分,用焊接的,較穩固

加上熱縮管保護

再用布膠帶包好~就成了黑色的那條引線了~

拆前頂燈,從透明罩的前方下手,拆下透明罩,再轉下2顆十字螺絲,就下來了

眼鏡盒從後方,向下拔就可以拆下

建議位置,後座的把手後方拉直線,先在中心位置點一點,在旁邊約5~8公分再點一點,
有了做兩點基準後,將厚紙板用膠帶對準中心點貼上,另一點的目的是抓平行用的,
貼好厚紙板後,照開孔劃框,再用美刀割開就好了,

開車門亮燈

左右側獨立亮燈

頂棚材質說明

先找出前頂燈的正負極,(副線是左側的那條)
只要試出那個點配副線,可以獨立亮就ok了~
穿線時,我是使用衣架子拉直來穿的,
建議從後向前,比較好穿,
與前燈插頭使用短路夾子短路就可以了,
建議離插頭遠一點,前頂燈插頭位置,剛好有一支梁在哪,
夾子太靠近插頭,會卡到~

~~~~11/20~~~~
今天下午因為兒子發燒,請假在家;
想處理一下,閱讀燈側邊漏光的問題,
因為淘寶賣家的卡框一直在缺貨;
所以今天就拆下了閱讀燈看了看,
發現漏光,是卡鈎的間隙,
拿起黑色的"電火布"貼住後,
看~光不會再漏出來了~
心情整個好起來了~
原來貼膠帶也可以~

hing0857

hing0857
個人積分：5分
文章編號：47165552

5分

6樓

2013-11-12 16:09

DIY精神無價

kan9938 wrote:
fabia的排擋頭雖...(恕刪)

kan9938

kan9938
個人積分：1361分
文章編號：47406476

1361分

樓主

2013-11-26 10:41

再追加一篇霧燈的diy吧~
首先,先來了解大燈開關的腳位吧~
了解腳位才能動工啊!
腳位寫在插座上,照片上的是開關背面,
開關端寫的是代碼~

再來認識一下線組吧~
各接點的位置,也先了解一下,
p.s:附件右上角,我diy的霧燈/日行燈整合電路,
二極體建議選耐電流大的,

以下照片是從對岸找來的,跟我們車是大同小異的~
先從車室內找出這個穿線位置,
大約在剎車的左上方,拉開這塊隔音墊,就可以看到一個橡膠塞,
直接割一刀,來穿線

電源線走線及接線如下,
負極建議接在車身的搭點,
也就是電池負極線的另一端,

施工重點,
1.線組拉線,要從內而外,開關端的線要先接好,再去拉引擎室端的部份;
2.儀表盤的接線,不建議自行處理,有一定的難度;
3.霧燈飾板,從直邊下手,用力向外拔,用蹺的,記得包塊布,保護漆面
4.安裝霧燈時,尖角先裝,要對上方的肋條,才能準確裝入,直邊的卡鈎,最好再用手拉一下,確認有卡入

以上其他的施工細節,可以在對岸找到不同的細節說明,多看幾篇,搞懂基本就沒問題了~
