赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

買DS1是看上它的解析度且有個小螢幕(買不到三天就幫我現場離清一個擦撞事故)
但是當初到手時DS1直立的面積在前檔掛在後視鏡附近總覺得遮蔽不少視線
在後檔則因為玻璃面是垂直的,且因為角度問題沒法用黏式短支架,吸盤支架又遮蔽不少視線又怕掉下來
所以現在我放的位置就直接看圖吧

前檔直視(記錄器在右下前檔置物槽)
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

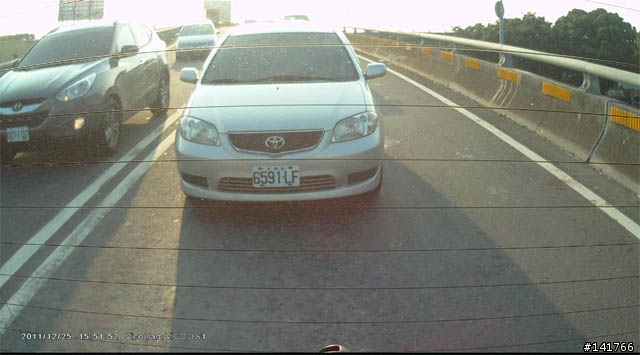

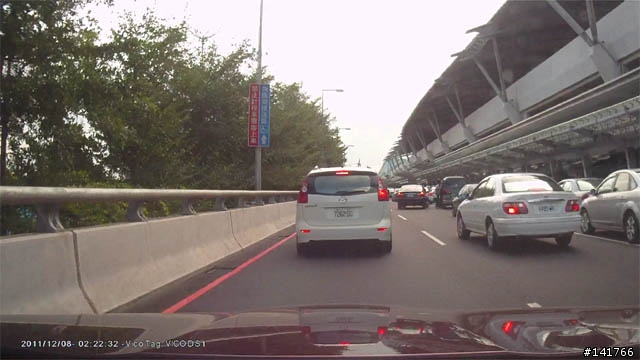

前檔記錄器影片截圖(兩邊前端剛好都有含到)
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

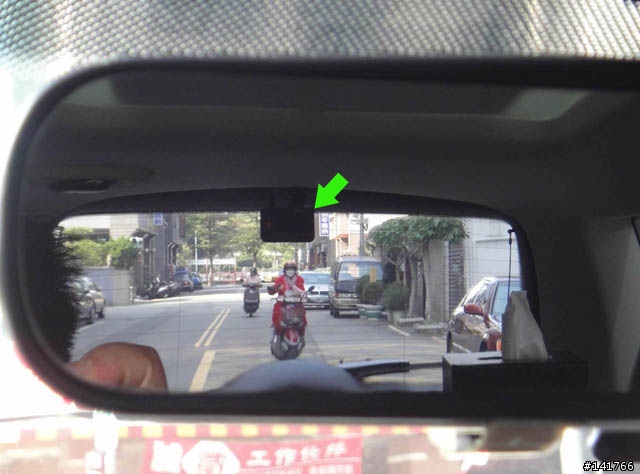

由後視鏡看後檔(綠箭頭指的方塊)
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

後檔記錄器影片截圖
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

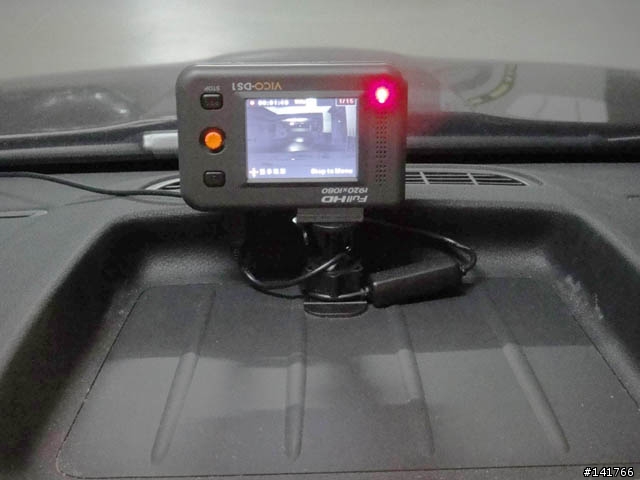

前檔記錄器是用黏式短支架,
支架底板方向要直的才能平貼,
底板左邊沿著左數來第二條貼鏡頭才會在正中央
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

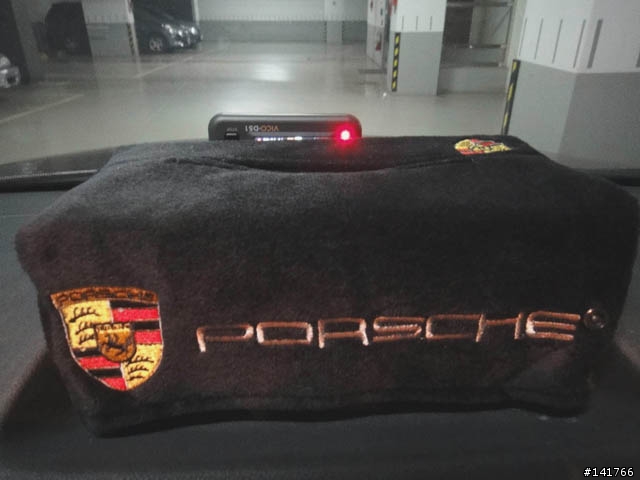

螢幕想全時開著晚上又嫌太亮,
可以放個抽取式衛生紙盒就擋住了,
(紙盒套個黑絨布套讓前檔玻璃不會反光)
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

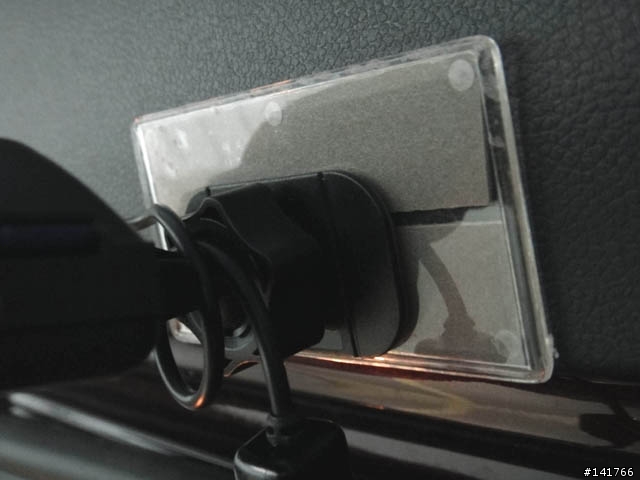

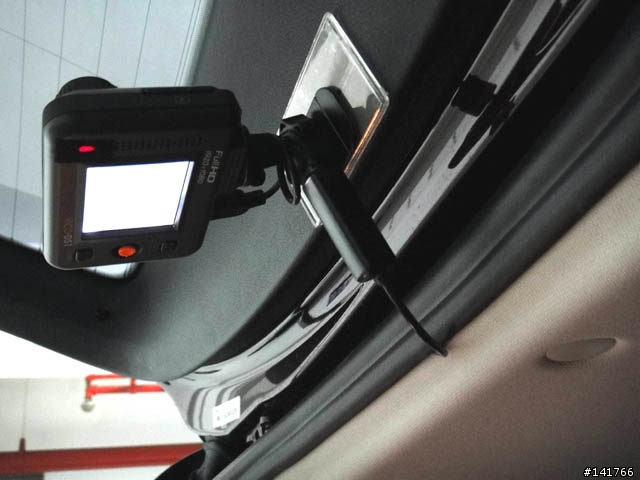

後檔記錄器是黏在後門上的塑料版
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

黏在這的難處在凹凸的塑料表面,
但是黏式支架底板面積太小,開門後成垂直怕力距大久了還是會掉下
所以我先用能貼凹凸表面的厚泡棉黏較大片的平滑表面再黏支架
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

供電方面因為是自己DIY而且不想動電盤所以還是用前座的點煙器
DS1車充線長三公尺其實夠長,用個基本一分二就夠了
不過為了配合其他短線的設備

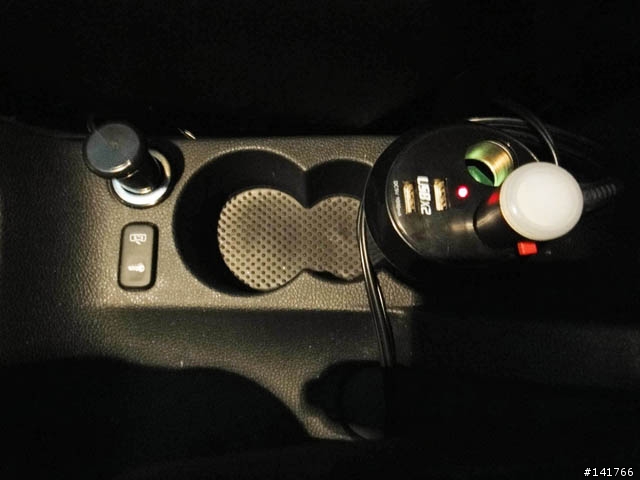

先插一個杯型一分二孔(可以保留一個孔且增加兩個USB充電孔)
其中一個孔插一分兩條延長線(含總開關,不用每次插拔)
綠燈亮為開
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

燈滅為關
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

後檔走線(後側窗走U型是因為上面收不進去又不想用黏的,不然長度可直達點煙器)
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

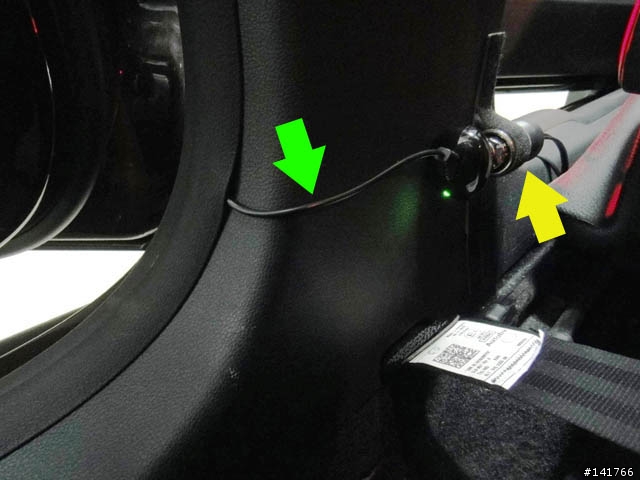

後檔車充線與延長線銜接位置在B柱下緣(綠箭頭是記錄器車充線,黃箭頭是延長線孔)
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

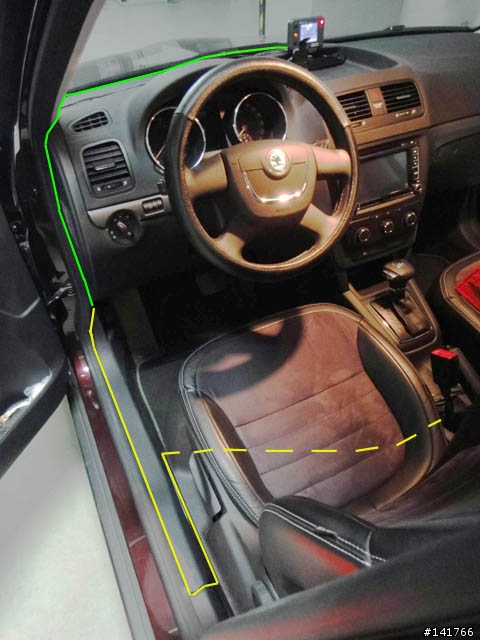

前檔走線(綠線是記錄器車充線,黃線是延長線)
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

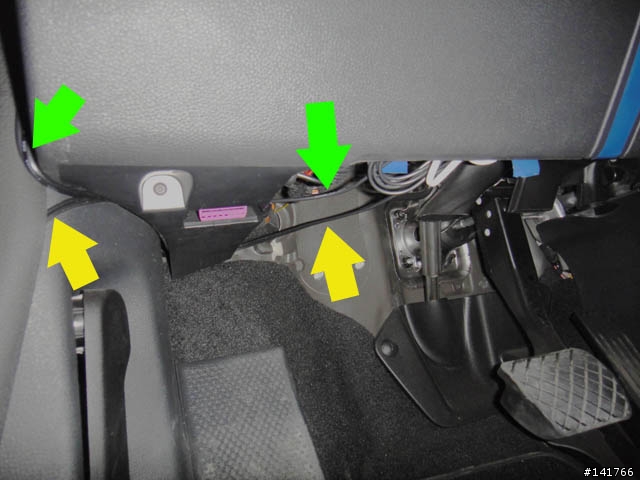

前檔整線後黏在駕駛座飾版後方就不會勾到腳
赤兔馬(Yeti)前後DS1行車紀錄器裝設分享

供各位車友參考
2011-12-26 1:39 發佈
謝謝分享
我最近也想增設行車紀錄器
也是看上這款DS1
由於點煙器的位置線路的配置有點麻煩
看來為了美觀看來還是得走暗線
chenpw2001 wrote:
買DS1是看上它的解...(恕刪)

yeti 一前一後 都有車充孔位
後車箱不是也有嗎? 打開在右手邊就有了

大大怎會想從前面拉電源??

saitoTK wrote:
yeti 一前一後 ...(恕刪)


主要是想維持yeti點煙座出廠設定的熄火不斷電
然後在駕駛座控制記錄器電源開關

如果以出廠設定的狀況把後檔記錄器電源接到後車廂的插孔
熄火下車後要走到後面打開行李箱門才能拔或關電源

當然若是請原廠調整到熄火斷電(不會動到保固且免錢)就可以直接插沒問題
