請問這種四輪的代步車是不是有什麼保護裝置呢？

ChiHua
個人積分：136分
文章編號：72612335

136分

樓主

2019-03-30 21:52

今天幫家母的四輪代步車安裝LED燈條的時候

看了一下，覺得從前面的大燈那裏取電比較方便

可以不作改動，就直接取電給LED燈條用

但是由於太低不好施作，就把代步車往後倒90度

讓車燈向上，這樣車燈的高度就跟人差不多，方便工作

在把車子倒立90度的時候，就有聽到警示音

那個時候沒有管它，就繼續施工，等裝完確定LED燈條有亮

把車子恢復四輪著地的時候，發現車子不會走了

前進後退都沒反應，鑰匙一開，警示音就開始響

有試過把電池的正負極都拆掉再裝回去

開鑰匙的時候，警示音沒了，但是車子還是不會走

就試著把車子的上半部拆開，找到控制器

試過直接供電給馬達，馬達正常運轉，所以不是馬達的問題

在幾次的拆裝過程中有發現，有時候還是會有反應

但是馬達動一下就停了@@

不曉得有沒有大大知道這種情況怎麼處理呢？

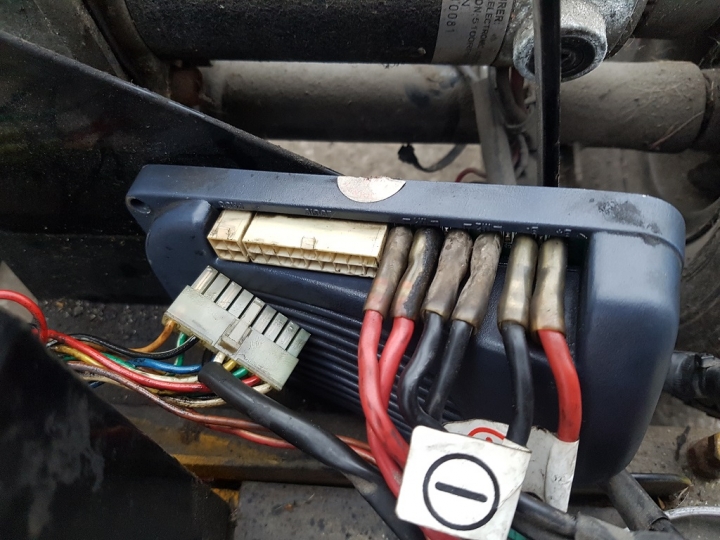

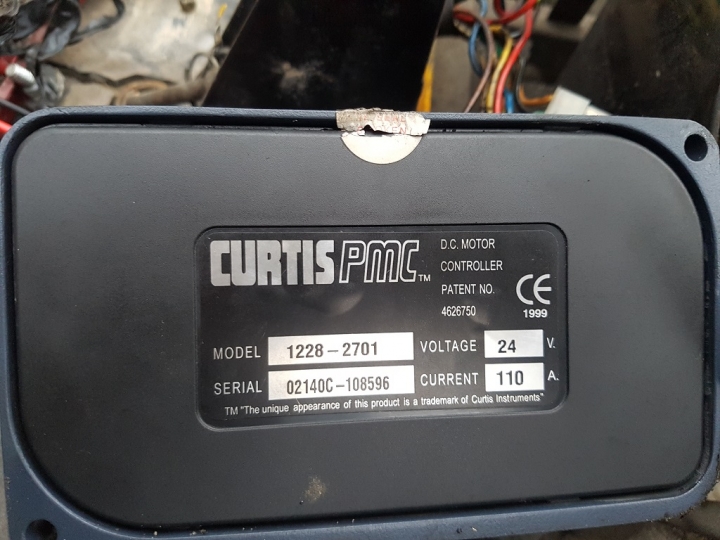

附上車子和控制器的照片

要是有大大知道的話，麻煩指導一下好嗎？

謝謝

請問這種四輪的代步車是不是有什麼保護裝置呢？

2019-03-30 21:52 發佈

文章關鍵字代步車保護裝置

~風~阿肥~城~

~風~阿肥~城~
個人積分：2018分
文章編號：72616702

2018分

2樓

2019-03-31 11:28

ChiHua wrote:
今天幫家母的四輪代...(恕刪)

我只知道新的伍氏車型都有安全鈕(在座位下方)
你這台我不知道@@
我只能給你控制器的說明書
只能找店家花錢解決或是自己繼續DIY...

298305漳泉

298305漳泉
個人積分：9566分
文章編號：72616945

9566分

3樓

2019-03-31 11:56

一般led燈條都是12v的，要注意一下。

藍色小螞蟻

藍色小螞蟻
個人積分：6分
文章編號：72618756

6分

4樓

2019-03-31 15:52

你應該碰到電磁煞車的拉柄了，就在馬達旁邊，扳一下再重開電即可

ChiHua

ChiHua
個人積分：136分
文章編號：72625813

136分

樓主

2019-04-01 9:58

~風~阿肥~城~ wrote:
我只知道新的伍氏車型都有安全鈕(在座位下方)
你這台我不知道@@
我只能給你控制器的說明書
只能找店家花錢解決或是自己繼續DIY......(恕刪)

謝謝大大提供的說明書

這樣改裝的時候方便多了

那個安全鈕好像沒有什麼作用

有一次按了幾秒鐘之後就一直響警示音，也關不掉

拔電池之後再開才停

然後再按又沒反應了@@

由於目前除了車子不會走之外，其他的燈示都正常

可能會考慮加一個大功率的直流電流正反轉的控制器

來單獨控制馬達的速度和前進後退

298305漳泉 wrote:
一般led燈條都是12v...(恕刪)

謝謝回應

這個在購買的時候有跟賣家確認過

裝上去燈條也有亮，所以應該不是這個問題^^

藍色小螞蟻 wrote:
你應該碰到電磁煞車的拉柄了，就在馬達旁邊，扳一下再重開電即可...(恕刪)

謝謝回應

這個拉柄是指扳了之後車子就可以推得動那個嗎？

如果是的話，應該不是它

因為之前有試過，扳了它之後，馬達會空轉，車子不會走

但是現在馬達連轉都沒轉@@

有試過拿電錶量測控制器那邊

轉動轉把的時候，送往馬達那邊的接頭沒有送電

所以才會猜測是不是有什麼保護裝置

西瓜豬

西瓜豬
個人積分：41分
文章編號：72637060

41分

6樓

2019-04-02 3:52

個人猜測，該代步車有頃倒偵測，所以才會不過電

richardw

richardw
個人積分：93分
文章編號：72637412

93分

7樓

2019-04-02 7:27

家裏的電動車，如果拉柄扳到可推動的位置，按前進是一點反應都沒有連馬達都沒作用不是馬達空轉，扳回來後要多壓幾下才會有作用，好像是接觸不是很好。懷疑你的情況是這拉柄開關出問題。

另外，電動車也有加防盜器，但是從來沒用過，會不會是有裝防盜器斷了馬達那部份的電？

ChiHua

ChiHua
個人積分：136分
文章編號：72648067

136分

樓主

2019-04-02 21:47

西瓜豬 wrote:
個人猜測，該代步車有頃倒偵測，所以才會不過電...(恕刪)

我也是這樣猜，不過看說明書上面

沒有這個功能@@

richardw wrote:
家裏的電動車，如果拉柄扳到可推動的位置，按前進是一點反應都沒有連馬達都沒作用不是馬達空轉，扳回來後要多壓幾下才會有作用，好像是接觸不是很好。懷疑你的情況是這拉柄開關出問題。
另外，電動車也有加防盜器，但是從來沒用過，會不會是有裝防盜器斷了馬達那部份的電？

拉柄開關這個部份我明天多扳幾次看看

防盜器的話是沒有，整台都拆開了，有的話不會沒看見@@

-----------------------------------------------------

昨天一個好心的淘寶賣家給了我一份中文的說明書

裏面有提供看控制器的LED燈號，會顯示控制器的錯誤訊息

不過我的控制器上面，沒有LED燈，那個插座部份是空的

拿電錶量的時候，開機的時候，的確有電壓變化

看了電路圖，除了LED之外，好像還要接一個電阻和二極體

不曉得有沒有大大可以提點一下該怎麼外接這個LED燈號呢？

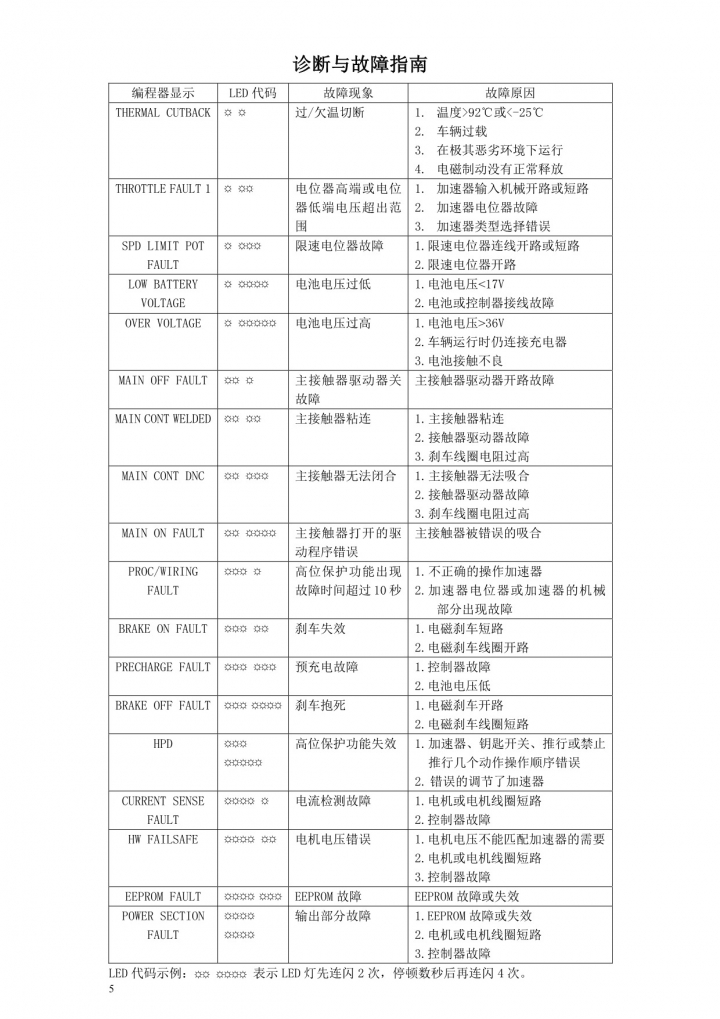

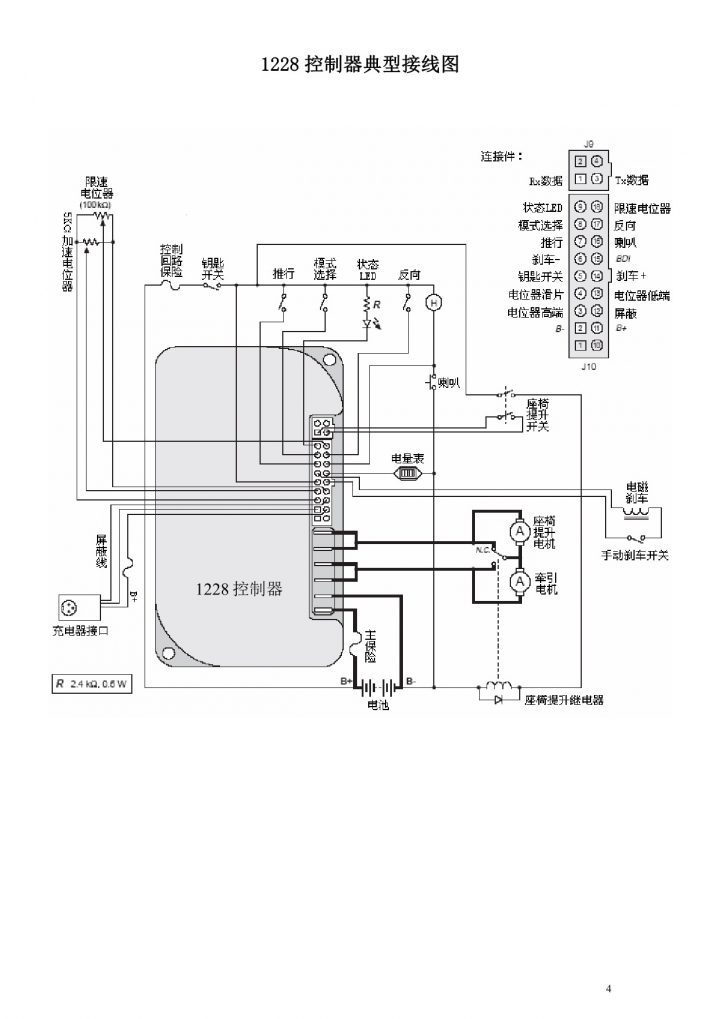

附上電路圖和LED燈號顯示代表的錯誤訊息

ChiHua

ChiHua
個人積分：136分
文章編號：73320806

136分

樓主

2019-05-27 0:45

後來還是搞不定控制器

在淘寶上面也沒找到一樣的型號可以替換

就把主意動到直流電機正反轉調速器上面了

因為除了車子不會走之外，其他燈號喇叭什麼都正常，馬達拆下來單獨送電也會轉

上淘寶買了個70A的控制器，賣家超過80A有保險
(結果後來裝完第一次試車就燒了
打開來看是XL7015 直流降壓的IC被擊穿了
在網拍買了三個，運氣好，第一次換就正常了)

裝上去之後，發現馬達不會轉

試了一下，原來是電磁煞車咬著

就把電磁煞車的線也接到正反轉調速器上面

還是一樣不轉

由於沒聽到電磁煞車作動的聲音

猜測可能是調速器剛開始轉動時的電壓不足於放開煞車

就加了一個固態的直流繼電器

把調速器輸出的部份另接一組到繼電器的控制端

然後從電池拉一組線到電磁煞車

這樣馬達跟電磁煞車就可以正常工作

最後就是調速器的電源供應

之前測試的時候是直接從電池那邊接電過來

要裝車的時候就不能這樣接

所以又買了一個100A的車用繼電器

從電燈開關那邊拉電過來當控制瑞

一樣是電池供電

只是要開電燈讓繼電器啟動，馬達才會轉

如果不想要開燈才能開車的話

就要多拉一組開關

然後調速的可變電阻是延用原來的

不過好像不太一樣，所以只用了半邊

先拆下來，調整到不扳開關的時候，馬達不會轉

然後再裝回去，這樣不管前進後退都是同一個扳手

正反轉用調速器原來的開關，只是把線接長，然後拉到比較好控制的地方

像原廠那樣往前推就前進，往後拉就後退

目前還不曉得怎麼樣才可以作到

不過現在還算堪用啦

算算控制器99RMB、二個繼電器

大陸當地的運費加轉寄回台灣的運費

一千有找

提供給家裏有代步車的朋友參考

現在這種車愈來愈多了

其實只要馬達沒壞，車架穩固

不用原廠的控制器應該都能找到堪用的代替品

如果控制器完全壞了，不像我這個壞一半的話

可以考慮找個電動車的控制器，有刷無刷都可以

只是要它的燈號控制電量偵量喇叭等等的功能

然後再加直流電機正反轉調速器

理論上應該可以(不過我自己是沒試過@@)

或是多砸點錢買個高瓦數的電動機車控制器
(有倒車功能的很少，買之前要先問清楚)
