用Arduino作了定時充電器

kc105
個人積分：69分
文章編號：62897666

69分

樓主

2016-12-31 11:11

學Arduino原本想作個保護板
买赌货电池被坑，心不甘，花费半年开发《电池侠》解决串联电池各种疑难杂症
但學了2個月還搞不出來
電動機車每天充電很麻煩
先作個定時充電器來玩玩
需求回家後,休息十分鐘再開始充電
程式超簡單就不說了
難在挖洞跟塞到小盒子裡
還有重焊線路花了好幾天
目前有4個模式
1.10分後充2小時
2.10分後充3小時
3.5秒後充3小時
4.5秒後充4小時
5.重置按扭
用Arduino作了定時充電器

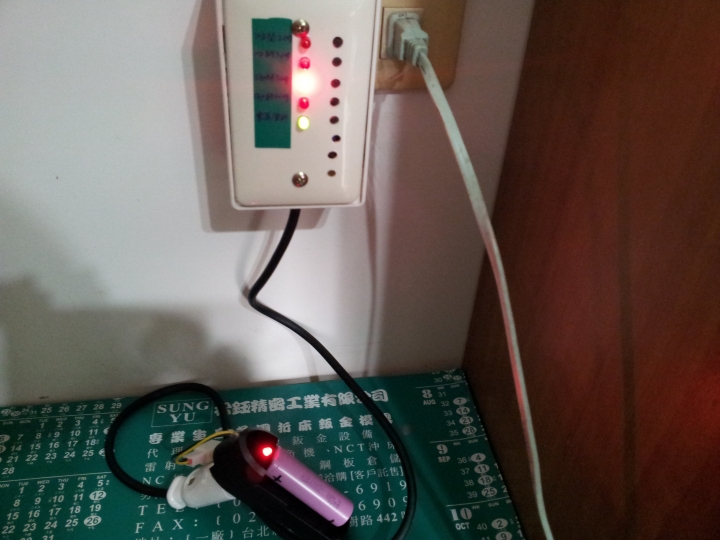

先充小電池測試

2016-12-31 11:11 發佈

文章關鍵字 Arduino 充電器

kimouser64

kimouser64
個人積分：188分
文章編號：62897737

188分

2樓

2016-12-31 11:23

還好你沒把它做出來一堆繼電器故障一個就可能火災了

哈哈平

哈哈平
個人積分：34分
文章編號：62900112

34分

3樓

2016-12-31 17:09

kc105 wrote:
學Arduino原...(恕刪)

買個電子定時器不就好了
比Arduino便宜多了~~

kc105

kc105
個人積分：69分
文章編號：62903754

69分

樓主

2017-01-01 3:10

第1代作的不是很好
都用手邊的東西作的
過一陣子買了零件再改

哈哈平 wrote:
買個電子定時器不就...(恕刪)

DIY有他的樂趣在阿
就像我騎電動機車,自組了2個電池
雖然比市面上原廠電池,要便宜了一半(安全性也少了一半?)
追求便宜也是有,找資料自己動手也不錯

skg

skg
個人積分：70分
文章編號：62905298

70分

5樓

2017-01-01 11:33

我是利用充電紅燈(LED)的信號線來啟動一顆 AC SSR,當充飽後紅燈熄滅時就會停止觸動這顆 SSR,SSR主控線就串接在 AC 電源線上.

如此,我只要啟動時先短暫時間短路 SSR 主線兩端以啟動充電器,啟動完成後短路迴路切開.
當充飽時就會自行切斷整個充電器電源.我也就不須預估充電時間多少了.

也已使用將近半年了.

年紀大了，全身都出毛病…

kc105

kc105
個人積分：69分
文章編號：63043873

69分

樓主

2017-01-13 23:24

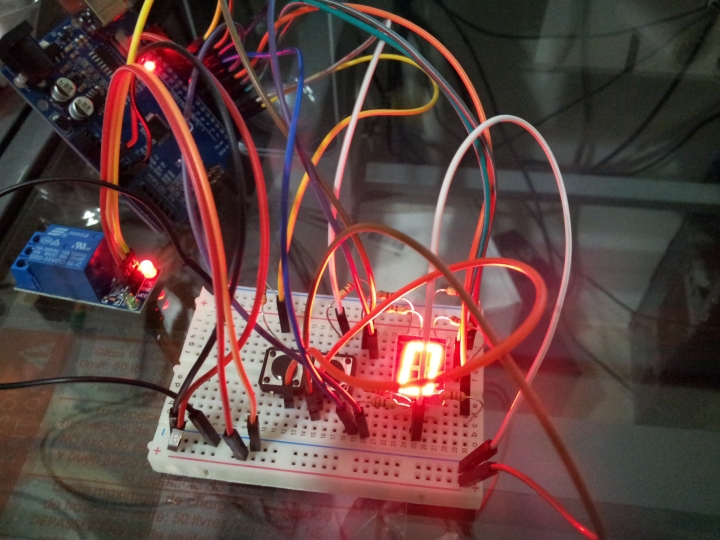

第2代測試成功了
簡化按鈕只剩3個
用七段顯示器可以有10個模式
繼電器以後想換固態繼電器
應該會比較耐用
按鈕1選擇模式0~9
按鈕2開始
按鈕3重置(測試中就沒接線)
接下來要焊到電路板上
好多線要花很多時間

kc105

kc105
個人積分：69分
文章編號：63051052

69分

樓主

2017-01-14 21:00

花了一天終於完成了
對了裡面放的是Nano板
一般板子太大放不下
10個模式
0.直接通電6小時
1.10分後2小時
2.10分後2.5小時
3.10分後3小時
4.10分後4小時
5.10分後5小時
6.直接通電2小時
7.直接通電3小時
8.直接通電4小時
9.直接通電5小時

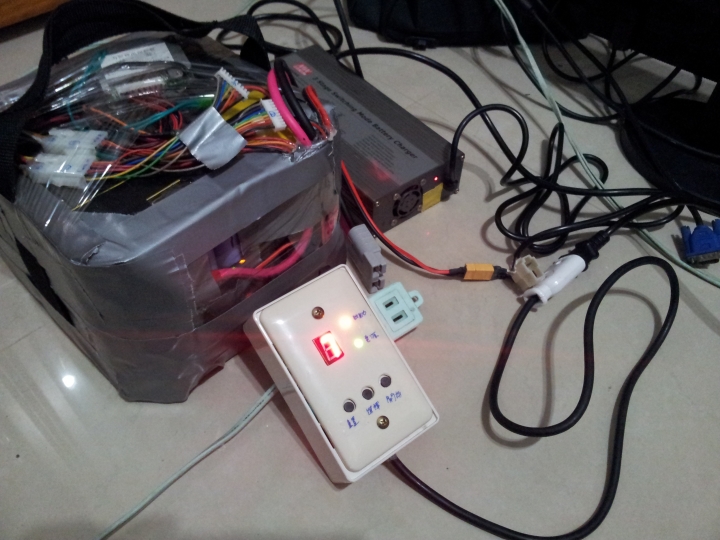

這次充大電池測試

kimouser64

kimouser64
個人積分：188分
文章編號：63051130

188分

8樓

2017-01-14 21:14

要不要改用ESP8266 還可以遠端手機遙控

yagami7215

yagami7215
個人積分：9624分
文章編號：63089982

9624分

9樓

2017-01-18 16:37

Arduino好玩就在有無限可能

雖然樓主的需求，只要一個on time relay + 一個 Off time relay就可以解決了.....不過還是鼓勵願意玩啦

重點不在用Arduino 搞出一個成本只需要它1/10的解決方案，重點在用Arduino 搞出一些東西，現在弄出簡單的定時器，未來就可以做出智慧家庭了!

另外樓主這需求也可以用智慧插座來搞定，用手機遠端控制看起來更炫

解決方案很多，樓主這個方法肯定不是最好的，但肯定是很好玩的

kenot303

kenot303
個人積分：8046分
文章編號：63107629

8046分

10樓

2017-01-20 9:16

kc105 wrote:
學Arduino原...(恕刪)

樓主真威

但有種東西叫做小米智能插座一個不到250
