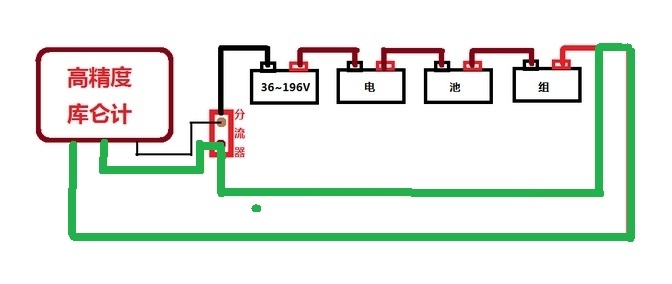

昨天買了一個庫倫計想幫電池量一下電壓 , 參考賣家的說明之後 ,以下是我的接法 , 原本的說明是要先接上電機的 , 但是我手邊沒電機 , 想說只是要量電壓而已應該不需要電機 , 結果就悲劇了 , 接上插頭卻冒了好大的火花 , 接頭的銅質還融化了一部分 , 電池還不確定有沒有壞 , 插頭確定是報銷了我想問的是庫倫計測大電流一定要接電機嗎? (48V18AH)

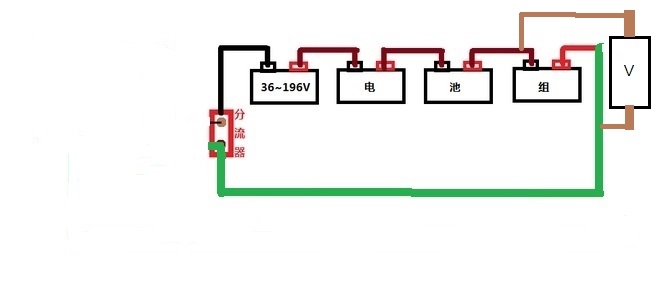

shinchu1017 wrote:昨天買了一個庫倫計想...(恕刪) 有庫倫計的實圖嗎會噴火花肯定是短路了 不知道你怎麼接的?分流計電阻很小 這樣接基本上是短路的 電流經過分流計直接短路 測電流要有負載

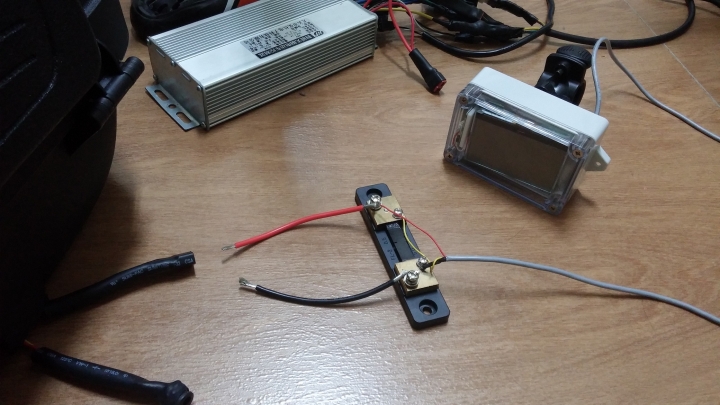

zles966218 wrote:有庫倫計的實圖嗎會...(恕刪) 原本燒掉的接線已經拆掉 , 上圖放2根電線只是示意k62000 wrote:分流器是測量電流用...(恕刪) 感謝說明 , 原來沒有負載應該要斷路 , 難怪我接起來像是在放煙火 @@"所以我只要量電壓的話 , 粗紅線不接 , 只接細紅線就可以了對嗎 ?

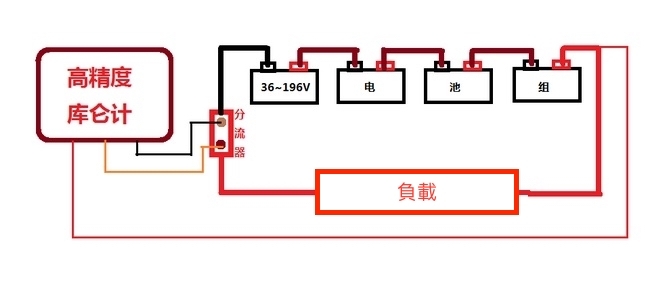

我的理解是庫倫計的原理=電流電壓表,但加入了以取樣時間來計算瓦數(P=IVT)的功能。所以上面一定會有量電壓的接點和量電流的接點量電壓的部份要和電池並聯量電流的部份要和『負載』串聯因為電流表本身是極低的電阻(不然就會影響到電流的大小了),如果沒有和負載串聯,對電池來說等同短路,應該線一接觸電池就爆火花了吧。要量大電流的話要再加上分流器,分流器還是要和『負載』串聯。而樓主的問題在於分流器沒有和負載串聯,故形成短路。shinchu1017 wrote:我想問的是庫倫計測大電流一定要接電機嗎? (48V18AH)...(恕刪) 答案是對的,如果沒有負載(電機)的話,直接接電池就是短路啦。樓主的電池沒有保護板,若有的話保護板應該會立即斷電,接頭就不會燒壞,也還好接頭燒壞了,要是沒燒壞的話,燒壞的就會是其他的東西了。這個部份沒搞清楚可是有火災的危險的,如果樓主對這個部份的電學原理沒有十足的把握的話,建議請專門人士安裝比較保險哦。
謝謝各位的指教 , 個人犯的最大豬腦錯誤就是不知道分流器的2個銅塊是有導體相連的 , 在下不是電機出身所以對分流器這種東西很陌生 , 不經一事不長一智阿 , 目前已經有一些粗淺概念了 , 分流器的功能是為了降壓 , 不然液晶面板會燒掉 , 還要計算電流 , 所以一定要跟負載串聯 , 細紅線是計算電壓用的並提供電源給面板 , 所以一定要跟負載並聯 , 細紅線不能串聯是因為經過負載電壓會掉 , 那樣就測不準了 , 細黃線的功能是提供電流資料給液晶面板 , 黑線是負極(其實我不太懂負極的含意) , 這樣的理解不知道有沒有錯 ?
啄木鳥 wrote:我的理解是庫倫計的...(恕刪) 我的電池應該是有保護板的(我只問他同口還是分口 , 他說分口) , 因為網路上我沒見過有人敢賣沒有保護板的48V鋰鐵 , 冒出火花真的只是一瞬間而已 , 插頭只是輕輕接觸就馬上拿開了 , 有保護板應該也是一樣結果 , 只是接觸0.1秒銅頭就融掉一角 , 老實說我也嚇了一大跳@@"
