電瓶線路問題

gt.ting

gt.ting
個人積分：0分
文章編號：58917263

0分

樓主

2016-01-15 21:54

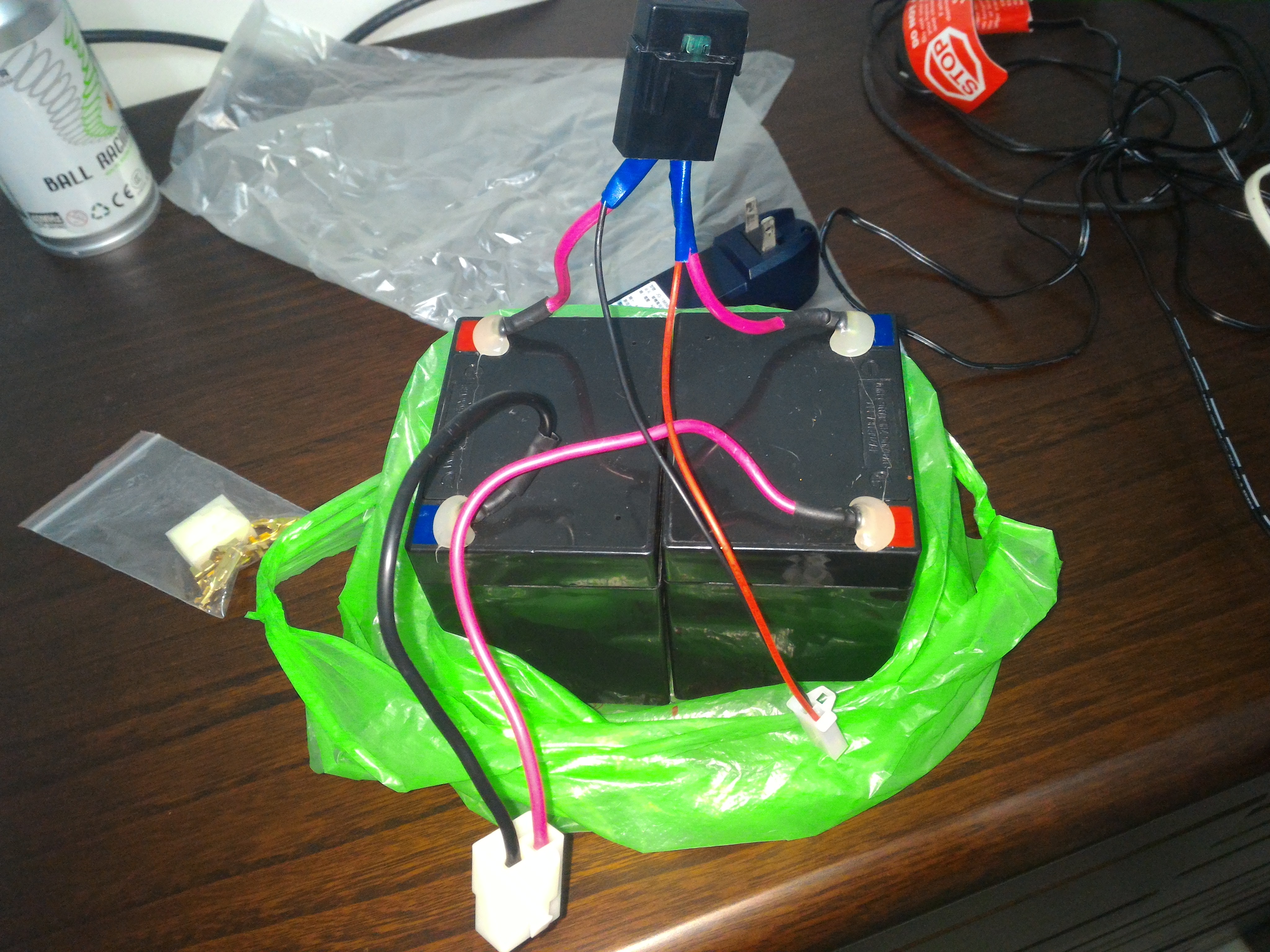

這是單一顆12V5A的電瓶共兩顆串成24V

我的LED是12V的圖片中的細線細線這樣接是12V嗎

2016-01-15 21:54 發佈

文章關鍵字電瓶線路問題

jcyao

jcyao
個人積分：2370分
文章編號：58917732

2370分

2樓

2016-01-15 22:43

gt.ting wrote:
這是單一顆12V5A...(恕刪)

如果我沒看錯，二條細線的電位差是0V

sent3

sent3
個人積分：1272分
文章編號：58917903

1272分

3樓

2016-01-15 23:05

左邊那兩個紅藍接點接上去就可以了，不過長期下來兩顆電池會不平衡喔，不然你充電要兩顆分開充

BlackDragon

BlackDragon
個人積分：1012分
文章編號：58918656

1012分

4樓

2016-01-16 0:14

保險絲應該是接在獨立的一條線上，一頭接主電源或是負載（其中一顆電瓶正極）
其他接線分別是，負極單一線接在另一顆電瓶上

有一條線雙頭接點分別連接兩顆電瓶的紅藍端

圖中的接法細線是沒作用的！

還有～接點不要使用熱熔膠，接點上有個孔，仔細看線頭處的端子頭，有個設計就是要卡住那個孔！
將那個線頭端子頭的相對位置稍微修改一下，就可以卡很緊了！

怕短路的話要使用橡膠或矽膠套

去剪一小段水族館的空氣矽膠軟管來用（如果你沒有買端子頭絕緣套的話）

網路凡走過必留痕跡！

ysl63lv

ysl63lv
個人積分：58分
文章編號：58921618

58分

5樓

2016-01-16 11:27

這個在接啥看不懂
坂大是要 1. 主輸出要24V
然後還需要一個 12V輸出是嗎
FUSE這樣接也不正確
這樣無法保護在24V輸出的地方

abcd060427

abcd060427
個人積分：6分
文章編號：58922146

6分

6樓

2016-01-16 12:27

ysl63lv wrote:
這個在接啥看不懂坂...(恕刪)

fuse 這樣接沒錯很多早期24v都是這樣接

skg

skg
個人積分：70分
文章編號：58922282

70分

7樓

2016-01-16 12:46

接線沒錯.
保險絲連接的小插頭如接一顆小燈(24V).
當保險絲斷線時會點亮小燈,可當斷線警示燈.

年紀大了，全身都出毛病…

BlackDragon

BlackDragon
個人積分：1012分
文章編號：58927630

1012分

8樓

2016-01-17 1:13

skg wrote:
接線沒錯.
保險絲連接的小插頭如接一顆小燈(24V).
當保險絲斷線時會點亮小燈,可當斷線警示燈...(恕刪)

抱歉～有點好奇，能否解說一下，為什麼保險絲斷了以後２４Ｖ小燈會亮？

因為另一頭的正負極自動短路了嗎？
還是說～整個迴路到最後變成保險絲開路，所以小燈會亮起？
小燈變成保險絲的替代品？

網路凡走過必留痕跡！

Ml5711

Ml5711
個人積分：401分
文章編號：58928262

401分

9樓

2016-01-17 3:39

保險絲燒掉的當下, 負載端還是存在的, 這樣24V小燈兩端就有電位差..

BlackDragon

BlackDragon
個人積分：1012分
文章編號：58946748

1012分

10樓

2016-01-18 20:42

如同我上面所詢問的！！！

我一樣的好奇詢問～
８Ｗ的燈泡在１５Ａ的保險絲斷掉後，他還能亮多久呢？

大多數設計都是這樣設計的？？？
