小的在網路上買了顆標注為36V 500W的無刷馬達和控制器如下~ (還有那堆DIY的36V電池)

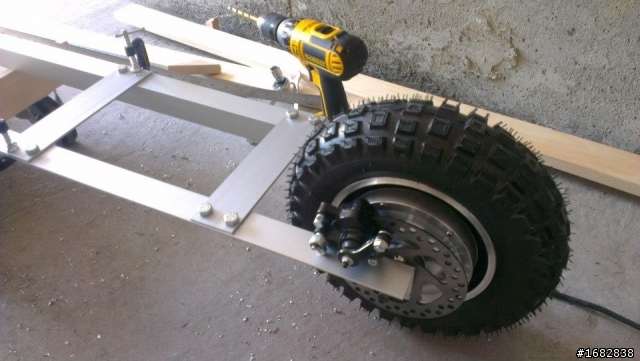

骨架...

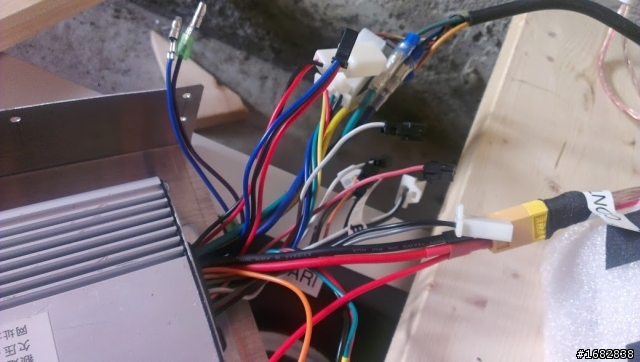

但這標為型號YK89S的控制器上好多不明的線~盒子下的說明也怪怪的~線的顏色對不太起來~
但主要的線我大概都已經接上了~
1.電源線-粗的紅黑線已接上電池,一條細的開關線也接在握把的開關上
(原本的線接頭不一樣,所以我有剪線改過頭)
2.Hall(霍爾)有五條線也正確接上.
3.馬達的三條相線. 黃~綠~藍~也都正確
4.控制三條線一束的也都正確的接上握把. 紅綠黑接上握把的紅白黑(這應該沒錯吧?)
這樣接上後,握把開關打開可以看到握把的燈亮了,但轉的時候馬達完全不動也沒任何聲音.
我有再測那些其他不明的線,有一條我比較懷疑的線是三線一束的~顏色分別為橘色粉紅色灰色~其中橘色有40V的電,粉紅有5v,另外我用電表測時地線是接在灰線上所以估計是地線吧?(電池雖然說是36v,但充飽後是40v)

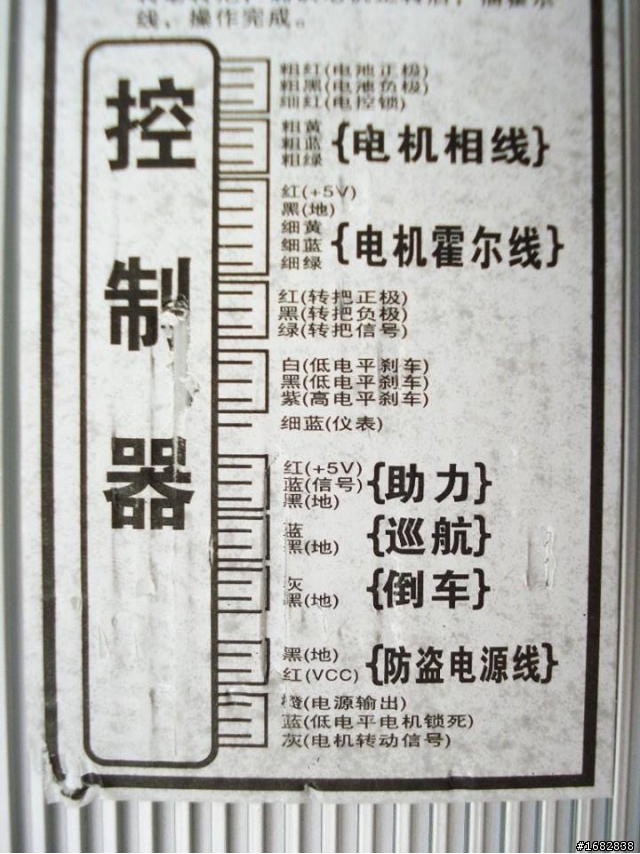

因為我在網路上找了幾天~有找到下面這張圖,所以也靠這張圖去推測~
在猜測他是不是防盜線.因為這型號YK89S和原來的YK89好像就差在多這些防盜線上~
另外我做過一個測試,把那奇怪的粉紅和灰用LED通電~轉動握把時LED會亮一點...另外那條40v的線我就不敢亂短路測試了...
不知道各位有沒有這顆控制器的經驗......還是...我抽中簽王了?
