shinchu1017 wrote:
請問一下如果要涓流充...(恕刪)
shinchu1017大您好，您找到的電阻，有確定就是電壓回授的那個電阻嗎?

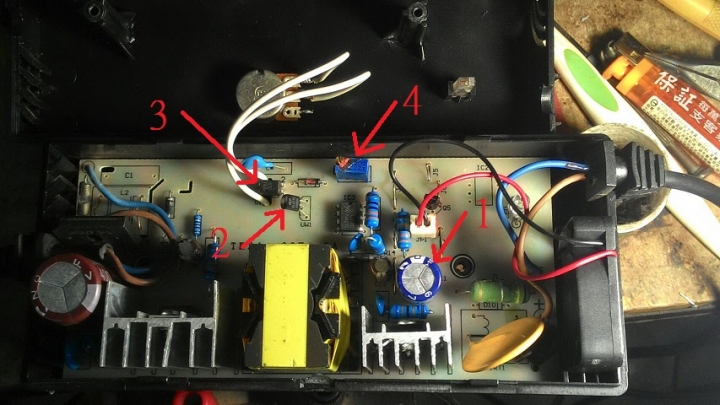

以照片為例：（有些電子零件是在電路板背面，表面黏著）
從零件１（照片１號零件）輸出端穩壓電容的正極，會有一條電路，
是經過電阻後往零件２穩壓晶體方向跑，（先找到零件３光耦合會比較快找）。
照片中是一個１３串三元鋰電池的充電器，
出廠設定最高輸出電壓為５４．６伏。
在電路板中，輸出端電容１的正極，經過一個５．１Ｋ電阻（電阻在背面），
接到半可調精密電阻（零件４）後，再往零件２穩壓晶體、零件３光耦合方向跑。
其中半可調精密電阻（零件４）出廠值約為１Ｋ，輸出電壓５４．６伏，
我將半可調精密電阻（零件４）調整為８００歐姆左右，此時輸出電壓值為５４伏，壓降了０．６伏。
再把電路板上的電路線用刀子切斷，串上一個５Ｋ的ＶＲ（可調電阻），
最重要的是這個５Ｋ的ＶＲ有並聯一個５．１Ｋ歐姆的電阻（電阻在電路板後面），
防止ＶＲ滑動接點接觸不良時電阻值大量上升後，輸出電壓飆升所帶來的損壞。
所以這個５Ｋ歐姆ＶＲ就變成了０～２．５Ｋ可調。
整個接好後，調整ＶＲ，就可以得到不同的輸出電壓
調整到０歐姆時，輸出電壓為５４伏。
調整到最大２．５Ｋ歐姆時，輸出電壓為６０．４伏。
當然，這個設定值可隨個人需求及喜好調整。
您找到的電阻無法調整，那可以考慮先在原先的電阻上並聯另一個電阻（並上的電阻值猜測可能是１０Ｍ歐姆左右，僅參考），
讓原先的電阻值降下一些，並測量輸出電壓，找到最適合的電阻值後，再切斷電路板上的電路，串上ＶＲ。
當然要有預防ＶＲ滑動接觸不良的措施，例如並聯電阻。
其餘有興趣，請參考:
最簡單的鋰電池失衡補正法
對鋰電池組充電情形探討，到底要怎麼充電才對?
mlks wrote:
光耦合：
充電器內，輸入端（市電）與輸出端要隔離，
但是輸出端的電壓訊號又要回授傳給輸入端，
所以就用＂光耦合＂，
用光線來傳遞訊號。
這個叫電氣隔離。比如說，
大家看到發射火箭。火箭在飛行途中，與大氣劇烈磨擦，外殼與內部設備，會產生五千伏特的電勢差。
所以，需要電氣隔離。外殼上的感測器，與內部都是電氣隔離的。有時，還會發生雷擊事故，可以清晰地看到，火箭遭遇雷擊。但火箭通常也沒事。
還有一個問題，高壓下，火箭外殼與內部設施之間，也很容易發生空氣擊穿。也是很危險的事情。
解決方案是，在起飛前，火箭內部會注入惰性氣體氦氣。這也就是發射前準備工作之一。大家可以看到發射前，火箭有許多管道與發射塔連接。工程上叫「臍帶」。就象胎兒被臍帶供應營養一樣，出生后，需要斷開。發射前，需要「斷開臍帶連接」。
其中一根管道，就是氦氣管道，倒計數前，把氦氣注入火箭內部，驅逐掉空氣。要算好時間。順便，氦氣比空氣輕一些。也順便可以減輕一點點火箭的起飛總質量。
