鋰鐵電池組裝初級班

答應一位臺南朋友幫他組小E鋰鐵好久了。
本來希望他買新銳的電池,因為我自知除非用拆機芯,不然不可能比它便宜,但他願意等,也願意多點錢。

趁機分享一下鋰鐵組法,或許跟許多人認知或爬到的方向與方法不一樣,但這是完美的配法。

由於只是小E原廠,我並沒有把它強化成耐魔獸的端子與線材,不過已強出許多倍電流值了。

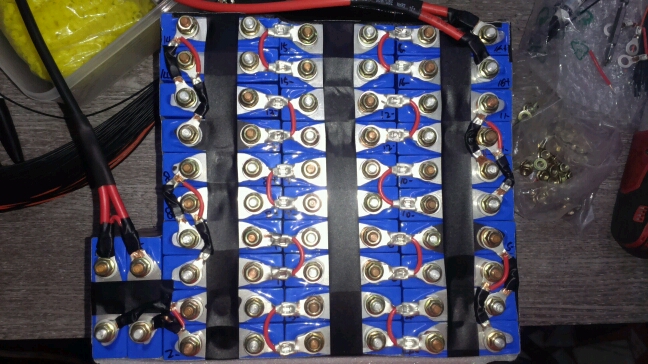

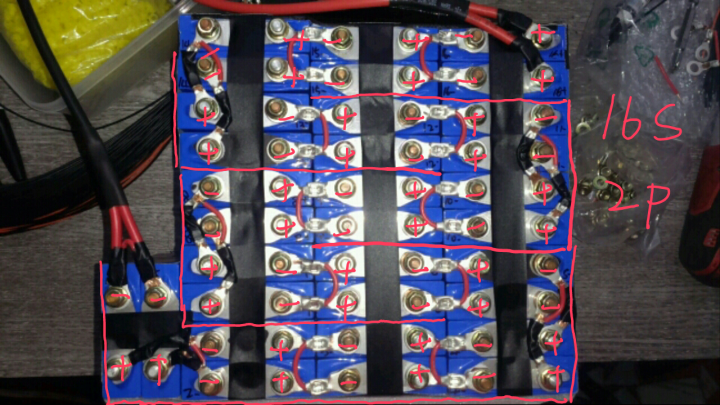

細看我的配法,不是直向,而是橫向,使用16s2p,紅色細線是關鍵。

也就是驃騎內部"盲腸"的縮小版。

傳統配法是並向間強化,然後垂直排列,用一個連結片連到下一串,這樣電流會流經另一顆表面,本來一顆過10a,變成20a,表面溫度高,則散不去導致整套溫度高。

所以一直以來怪物車無論三元或鋰鐵,一定自己組裝或自己焊接,不假手代工廠。也就是如此,無論三元或鋰鐵,我開300a飆完40公里連續山路,升溫都在五度內。若一般騎乘,手模電池還是冰涼涼的。

因為我的電池電流從不轉彎或到鄰居家串門子。

再來說說電池的市售環境,一般人,還是建議體制內標準電池,有保固,有基本技術,雖其實不優。但該合乎標準的還是有,起碼有保障,缺點是貴,但羊毛出在羊身上,你要人家給那麼多保障,總是要成本的。

再來是買工作室的電池,便宜些,但保障還是缺少點,也無認證,風險是也不知道他技術與對電池認知到那裡。

最便宜是買拆機鋰鐵芯自組,最便宜,跟鉛酸價格差不多,風險在組壞後果自負,有1/3壽命就偷笑了,所以前幾套電池都是繳學費,懂鋰鐵特性後,哪怕拆機芯,比認證的鋰鐵電池用的久更多倍,但這是要做足功課才有本事玩的。

另外也不用擔心我在廣告自己,人家一顆電池等我四個月,我還一直叫他跟別人買,所以我想賺電池工錢還沒時間賺呢。除了服務自己的魔獸客戶親自下海焊(因為拆過無論任一家電池就知道,臺灣電池真的耐不了魔獸的恐怖,不是魔獸是電池殺手,是電池技術跟我認知差距太遠),並沒有接單組電池。

也考慮這一兩個月,交接一下技術給代工廠。

2014-09-24 3:46 發佈
就如同隔避串討論"機車行真好賺"啟動馬達1800,回來查網路價600~800,
如果不同意給別人賺,大可自已上網買材料,自備工具,搞壞了也是自己承擔後續費用。
如果不懂電池還是給人做或是用TES認証過的,花費雖然多一點
但賺到了時間,賺到了安全,還有售後的服務,至少發生問題有比你專業的人可以幫你處理

如果真的不想花太多錢,就投入多一點時間,學學人家如何購買組裝測試也是OK的!
至少不用受法規所限制

而且一個3點不睡覺,還在這裡分享電池的,你就知道他有多熱血了


讚~K大真是不藏私~過保固後中E(EM80)一定要比照一下辦理,哪怕是大陸的產品(只要有口碑的~)
電芯設計排列才是關鍵,可是國內廠都不在這裡下功夫,只會叫人整個換,至少電池掛在哪裡也要讓人知道一下,至於給廠商修還是自己修,可以讓當事人決定,不是只有保固不保固一句話!就叫你換整組電池~

有錢的話我也想來一組銀荷(台製)電池~這不是家裡有兩個娃負擔得起的,總是想在僅有的預算下發揮最大的功效~

感謝凱門大,用心的付出,每次看到您的技術文,仍覺得台灣電動車(黑暗忐忑路)上還是有(光明坦途未來)的~
這走線和我拆開IPHONE看內部購造一樣,都會發出驚嘆,有種美感!


不知是小弟火候太淺還是那裡沒看清?

目前努力研究電池中!!

我果然太淺了,謝謝啄木鳥大和凱大。
這個小E是16s2p ?AH 是48V、60V,應該不是72V吧?
努力消化中~
16並+16並 再串 ???
依然用原廠控制器+馬達+儀表+電池保護版照舊???

凱門真的不是生意人, 他是用生命熱心推廣電動車的人
kaiman凱 wrote:
答應一位臺南朋友幫他...(恕刪)


好特別的走法,跟我所看到的都不同...
串聯也能用這樣的方法嗎?
真的長知識了,凱大的熱忱大家都看的到...
16串中間細線是並聯用吧



一般會用大片銅片連結,但凱大用細線就不知會不會較佳
恩....
TO : kaiman凱 大

那個小弟我有 PATGEAR 電動滑板車的 電池

因為某一次超級負載過度放電

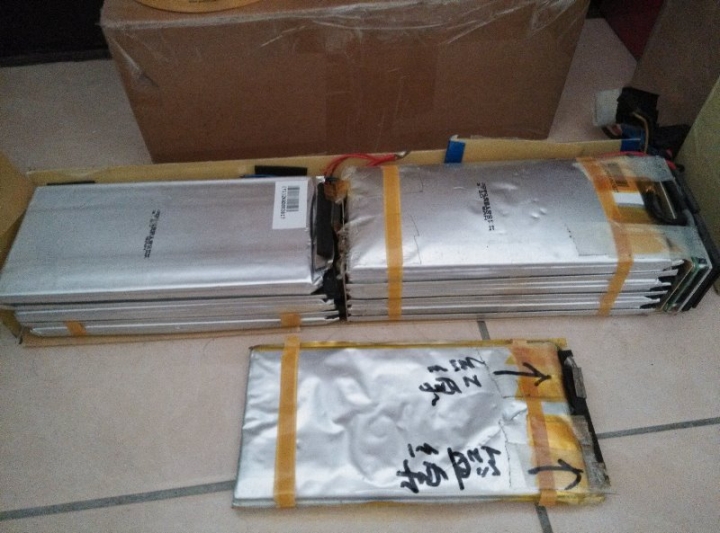

導致 12片裝的 不是聚合物電池更正為:磷酸鐵鋰電池(鋁箔裝/長片型) 的第1包膨脹

導致續電力充放電無法充放 2~12片的正常電池

然而被我拆開

才知道過保也可以去換 (貼一點錢 NT:1500)

但拆了... 本來要從大陸買 規格相同的電容與 AH
結果 長寬高限制不好找
而且電池新舊混和危險
就直接再從大陸花NT8000元買條新電池了...
PS:掌櫃的還特別交代這次壞掉別在把包裝(熱縮膜)拆啦


舊電池 剩下 3~12包之間可以用
(因為地1片我已經拆下 第2片也是當頭片了 也彭咕了)
可用焊槍把銲錫銲下

它每單片是 3.2V
所以它原本就是12片= 38.4V 8AH (我的滑板車是36V)



如果你在南部生活~~
我可以拿給你
(我在台南-鹽行)

就送你吧

因為放越久 壽命損壞程度更多
依目前為止~~ 大約放了有3個月了


本來我想改裝成普通蓄電池的
但我不是專門
而且也不會用保護機板
我寧可直接買現成的 18650電池還來的穩....


kaiman凱 wrote:
答應一位臺南朋友幫他...(恕刪)


沒裝保護板????,會愈用愈快沒電。
