DIY 電動推車((求救))

yoo1465
個人積分：0分
文章編號：51537846

0分

樓主

2014-08-09 18:13

小弟不才肯求各位大大教教我

因要時常推重物又不想分好幾趟

因此有了想做電動推車的念頭

目前骨架是已經做好了

馬達也安裝好了

就只差在配線上的問題

因給人配線要5千大洋

覺得貴森森

所以想請求各位大大提供一些建議

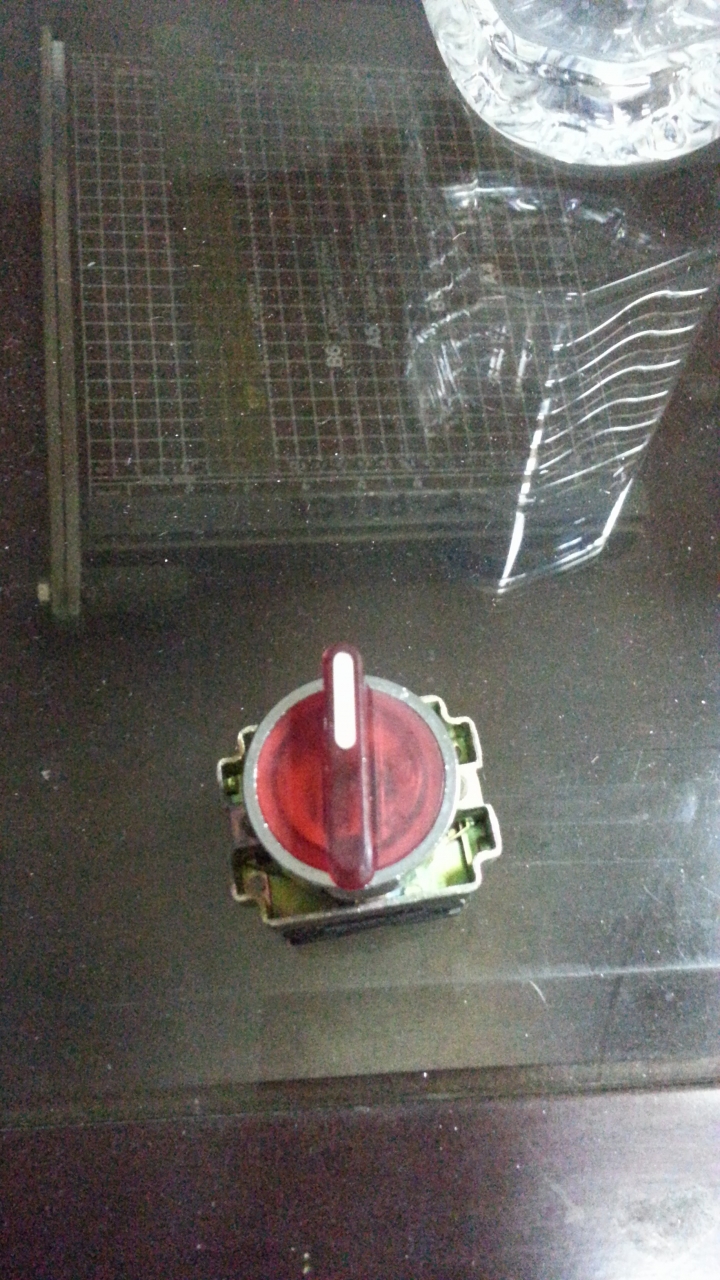

目前我是已經有買了"十字搖頭開關"

想跟電動輪椅一樣的前後左右四個方向

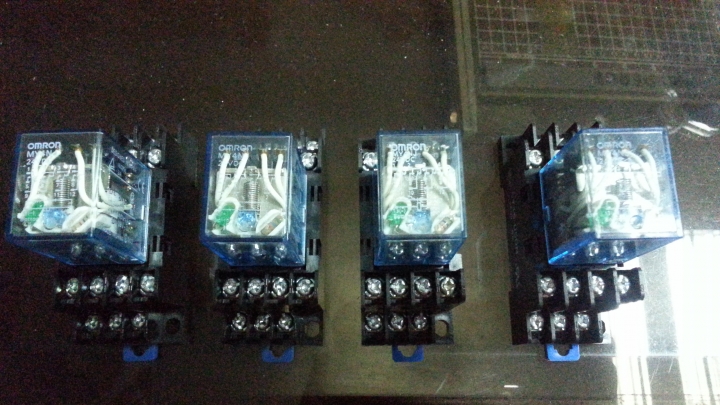

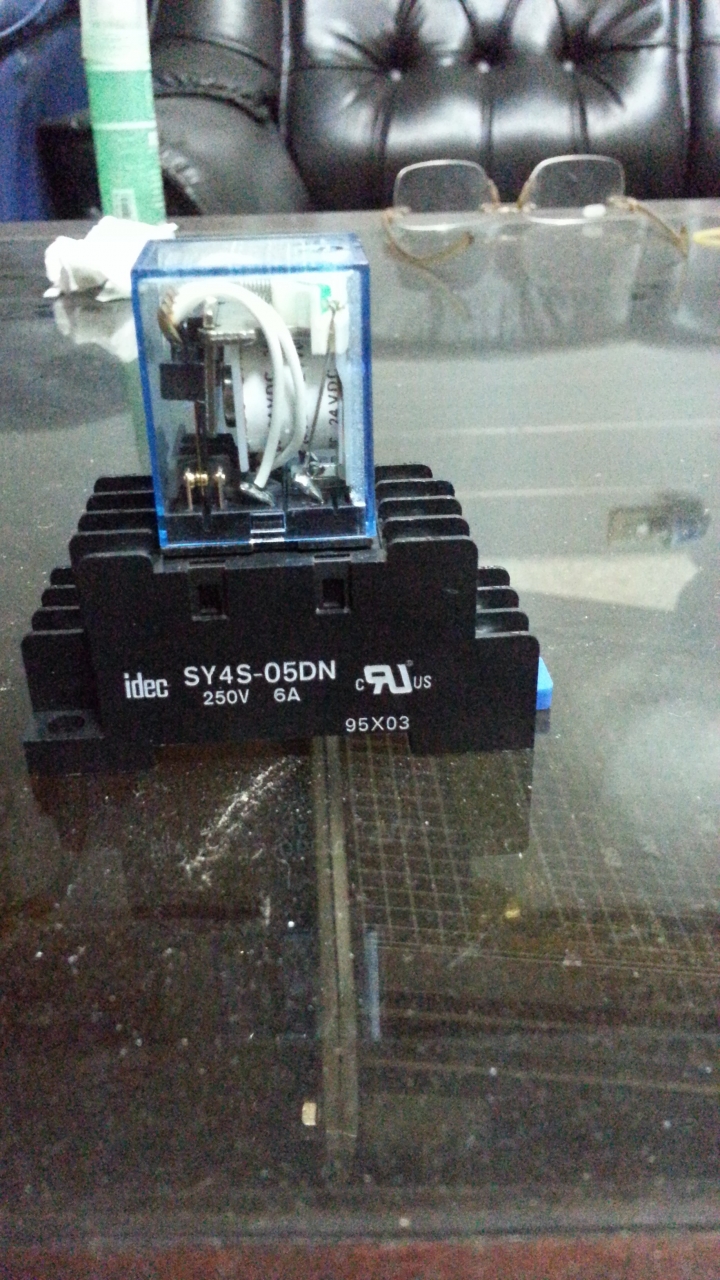

還有"四顆繼電器"前後左右各一顆跟電源開關

因為馬達是24V的,所以想用兩顆12V電瓶串連

目前卡在說不知道該怎麼接

懇求大大支援
DIY 電動推車((求救))

2014-08-09 18:13 發佈

文章關鍵字 DIY 電動推車

bwca

bwca
個人積分：39分
文章編號：51539398

39分

2樓

2014-08-09 20:33

建議你拜一下谷歌大神「電動推車」，有很多公司提供這樣的產品改裝服務。也可以看看別人是怎麼做的。

如果你的推車一定要4向的話（4個馬達？輪子朝哪個方向？），這不容易，現在的電動車都只能前後移動，左右轉是靠輪子轉向。建議把你現有的資訊講詳細一些，別人才可以幫助你。（馬達數量規格，電池規格，安裝地方的照片等等。）

yoo1465

yoo1465
個人積分：0分
文章編號：51540654

0分

樓主

2014-08-09 22:05

抱歉沒說得很清楚

四向前後左右的部分

向左轉的話~就只動右邊馬達

向右轉的話~就只動左邊馬達

兩顆馬達在前面~後面是360度的輪子

只是差再說不知道"繼電器"跟"十字搖桿"要怎麼接

我在努力查詢中

給別人配的話預算不足,而且想自己DIY看看

謝謝大大

ufjk0816

ufjk0816
個人積分：2807分
文章編號：51545012

2807分

4樓

2014-08-10 9:04

yoo1465 wrote:
小弟不才肯求各位大大...(恕刪)

看來你是想電源經過開關來控制馬達
必須想一下如何才能控制
會不會一前進,車子就衝出去?
電池沒電,你要在車上充,還是拆下來充?
直流電流不小,那個電驛恐怕不能撐太久
萬一電驛接點咬死,車子就不受控制,還要裝緊急STOP按鈕

直接接線比較不妥!

bwca

bwca
個人積分：39分
文章編號：51545385

39分

5樓

2014-08-10 9:48

yoo1465 wrote:
只是差再說不知道"繼電器"跟"十字搖桿"要怎麼接

說實在話，你連主要元件的型號、主要規格都沒放上來，別人也不知道要從何幫起。也沒辦法事先警告你危險之處或設計錯誤之處。

建議你在施工之前，一定要畫好電路圖，標上規格，再三請教人家之後再動手。動力的東西，很危險的。而且建議你不要用馬達直接試電路是否正確，可以限流，用燈泡測試。如果你不會畫電路圖，建議你放棄這個diy計畫。

繼電器有4條線，2條接馬達開關過電，控制的2條線接十字搖桿控制迴路。
所以你的想法是十字搖桿的4個出線接4個繼電器，控制4個方向，
前進方向，左右馬達都要動，所以十字搖桿的「前進」要接到2個繼電器控制部分。
後退，馬達倒轉？線路比較複雜。我不會。
左轉：十字搖桿的「左」要接到右馬達的繼電器控制部分。
右轉：十字搖桿的「右」要接到左馬達的繼電器控制部分。

oooaaa

oooaaa
個人積分：0分
文章編號：51545717

0分

6樓

2014-08-10 10:22

你要把所有東西拍出來給大家看呀!!

基本的馬達線路(2線?3線?)都沒有怎麼告訴你怎麼接?

你最下面圖的選擇開關要用在哪(我猜是電路總開關)?

你給的資訊真的很少不過只能大概跟你說控制方式就是

你的電驛有4個我從左到右編號1~4好了!!

編號1:控制前進接兩顆馬達控制正轉

編號2:控制後退接兩顆馬達控制反轉

編號3:控制左轉接右邊馬達(馬達正轉)控制左轉

編號4:控制右轉接左邊馬達(馬達正轉)控制右轉

你有看到問題點嗎?

你只能左前跟右前，不能左後跟右後!!

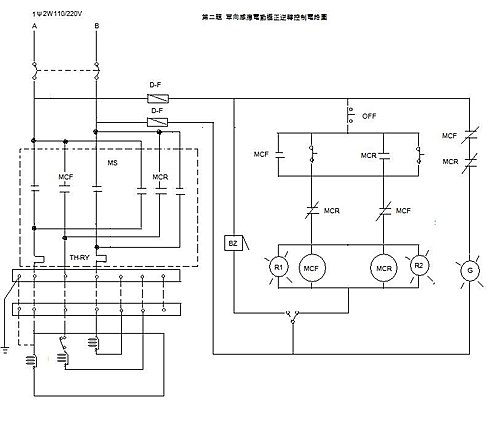

丙級室內配線第二題稍作修改就可以提示你一些東西!!!

前提是你要看的懂圖....
