倒車鏡頭四芯2.5接頭能改成av端子嗎

der36

der36
個人積分：72分
文章編號：74058524

72分

樓主

2019-07-23 21:49

請問倒車鏡頭四芯2.5接頭能改成av端子嗎

2019-07-23 21:49 發佈

文章關鍵字倒車鏡頭 av端子 2.5

pauly123

pauly123
個人積分：84分
文章編號：74058759

84分

2樓

2019-07-23 22:10

一般都可以
訊號就 + - V 三個自己改....
影像地和電源地相同....

der36

der36
個人積分：72分
文章編號：74058903

72分

樓主

2019-07-23 22:21

大大請問：
上面紅線接正電,
黑為負極12v對嗎

左av只有2線白/銅
怎接2.5的四線：紅黑黃白？

pauly123 wrote:
一般都可以訊號就 ...(恕刪)

pauly123

pauly123
個人積分：84分
文章編號：74058938

84分

4樓

2019-07-23 22:24

一般紅正...黑負...黃影像...白有時是聲音或空接
AV內心黃...外圈共地同電源負...
測試前先用電表量一下
只能改成影像信號是AV...電源部分要另外一條線

der36

der36
個人積分：72分
文章編號：74059059

72分

樓主

2019-07-23 22:37

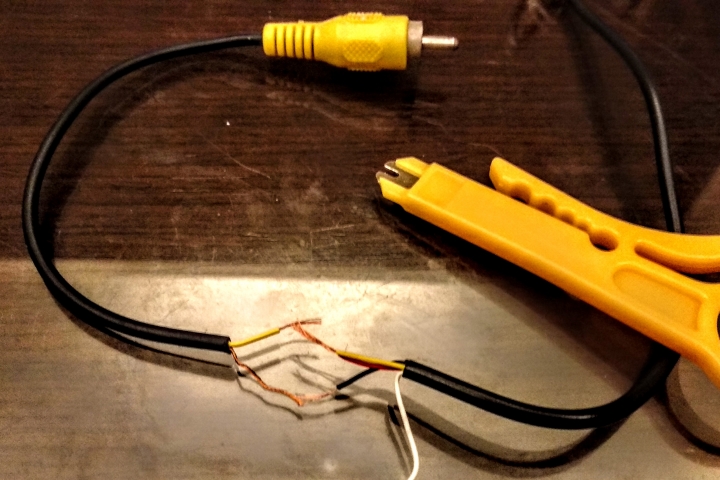

大大這樣對嗎
＊黃和紅-接av黃線
＊黑-接av銅線
（如下圖）

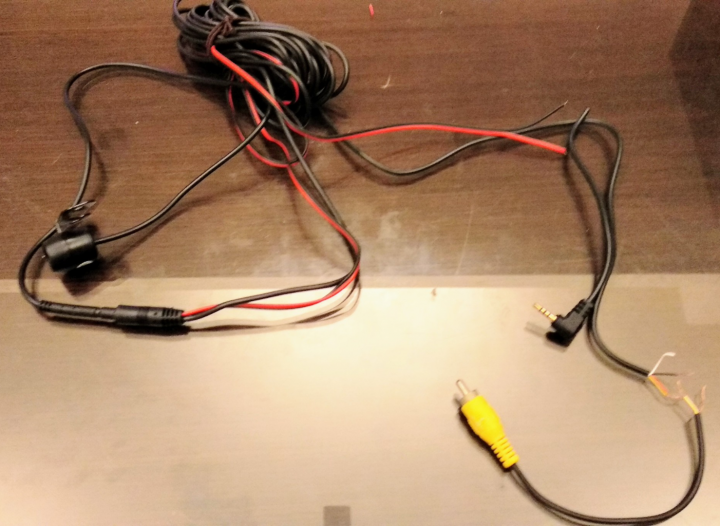

寶馬線後
原有紅.黑及四心2.5接頭
紅.黑接12vdc對嗎

pauly123 wrote:
一般紅正...黑負...(恕刪)

pauly123

pauly123
個人積分：84分
文章編號：74059152

84分

6樓

2019-07-23 22:46

貼完整的東西照片來看看....

der36

der36
個人積分：72分
文章編號：74059260

72分

樓主

2019-07-23 22:57

完整如8樓留言

pauly123 wrote:
貼完整的東西照片來...(恕刪)

der36

der36
個人積分：72分
文章編號：74059312

72分

樓主

2019-07-23 23:03

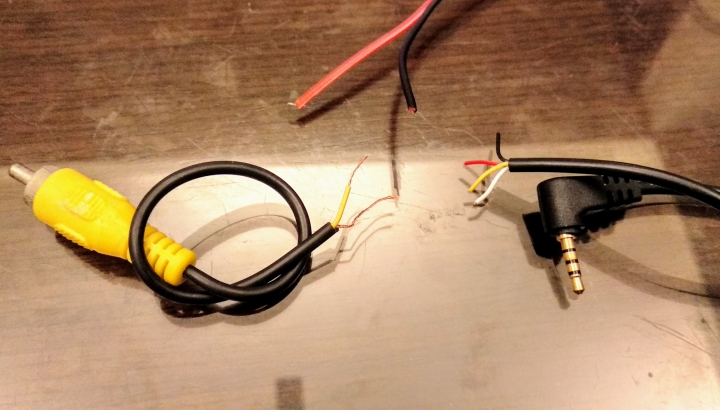

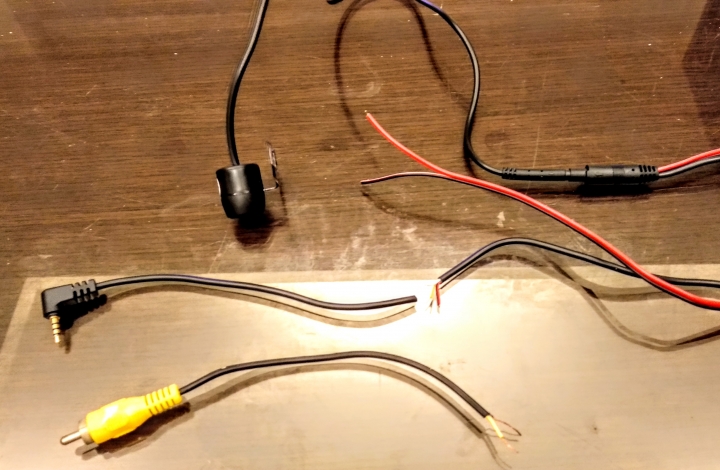

電源線和四芯線
如下圖

--------------------------
#2.5四線接法校正#
＊黃和紅-接av黃線
＊黑-接av銅線
（如下圖）

pauly123 wrote:
貼完整的東西照片來...(恕刪)

don4756

don4756
個人積分：799分
文章編號：74060352

799分

9樓

2019-07-24 1:01

那個2.5mm的立體AV頭，由前端算起是
R聲音--紅
L聲音--白
影像---黃
共同負級---黑

倒車只需黃線影像訊號，紅和白沒有訊號
2.5mmAV頭轉接到單AV頭
只要接黃和黑即可
黃線接單AV頭的黃線
黑線接單AV頭的銅線

tigercatroy

tigercatroy
個人積分：125分
文章編號：74061843

125分

10樓

2019-07-24 8:50

買一條轉接頭5-60元就好了

也不用改

雙規格使用

2.5轉AV
AV轉2.5的都買過
