雙1080p流媒體後照鏡開箱測試

上上星期從淘寶大屏導航那邊剛剛入手了一個現在算蠻紅的新玩意”流媒體後照鏡”,先來做個名詞解釋一下,為什麼稱為流媒體後照鏡呢,講白話它就是一個電子後照鏡的概念,流媒體Streaming-Video Rearview Mirror,這個是要表示它的即時性夠高,time frame的延遲很短幾乎是沒有的,如果是畫面看起來會頓那開車靠他就危險了,我之前有用過X利的第一代Smart HUD,對它真的期望不高,它的表現也果不其然不行,過程就不說了,他的行車記錄器就明顯fps沒有30,可能只有20上下,我前一份工作就是在做ADAS的影像處理,有沒有即時性我用眼晴就看得出來很明顯就是會頓,反映了也沒有下文,最扯的行車記錄器的電源是由smart hud控制所以smart hud掛的時候,dvr也廢了(冏),剛好也趁這次把這個本來就不看好的東西移除了,不想再看到它了。

這個流媟體後照鏡也是去年2017後半年才開始雨後春筍般出現,在6、7年前那個時候都是後照鏡上內嶔一片小的lcd型式的我們業界稱之為MRDS(Mirror Recorder Display System)型式的後照鏡型行車記錄器,現在坊間還是一堆。
進入正題~~~~

這是全部的配件,由左到右分別是後視訊號線、主電源線、流媒體後照鏡、原車後照鏡轉接支架(這個是配合不同車款有不同的支架、要跟賣家確認好不然就GG了XD)最後是後視攝影機。

我們先來談一下這一組產品的規格
這一組產品的規格跟淘寶上千奧的流媒體後照鏡是同一個方案,
所採用的SOC 是聯詠的NV96663+DDR3 2G DRAM

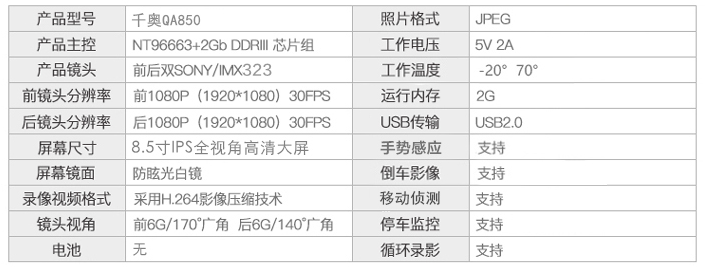

下面的圖我是直接擷淘寶上的規格

再來就是些圖片的欣賞和比較

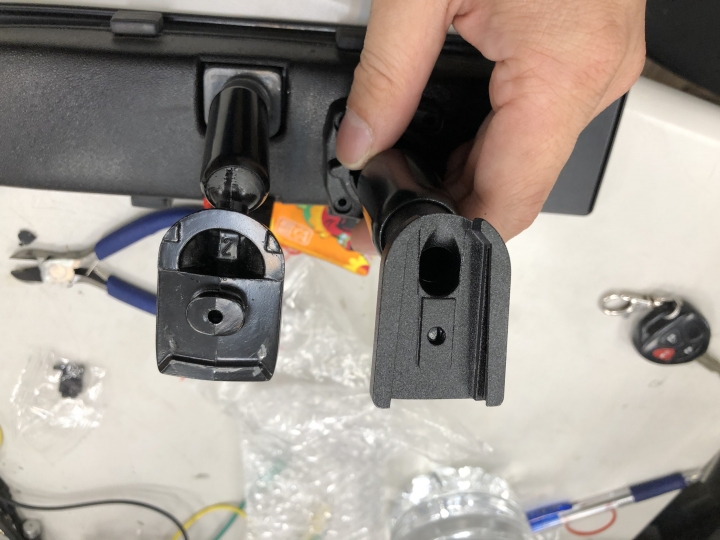

這一張就是我GG的照片了,一開始我跟賣家說我的正12年卡羅拉,要裝上車時才發現WTF,怎麼不太一樣,看盒子上也是有寫有支援12 卡羅拉的啊 怎麼會這樣><,再跟對方確認之後確認支架不是用#1 而是#2,所以上上星期拿到之後又拖了一個星期等支架來後才上車,一開始說了支架型號很重要,所以建議是先拆下來拍照比對比較準,不然就會像我一樣。



在螢幕關掉的情形下鏡子的反射率跟我原本用大廣角鏡時是差不多的,不會像以前MRDS令我垢病的是它在顯示的部份那一塊鏡子的反射率不好我看了就倒彈,所以在行車記錄器這個選項上我從來不會考慮後照鏡型的,沒想到這個流媒的反射率表現這麼的不錯。


這是把廣角鏡拿掉,流媒體後照鏡跟原廠後照鏡比較的照片,大小差不多但視角上差很多,一定會有很多人會問為什麼車廠的原車後照鏡都那麼小,每次都要我們去外面買廣角鏡,主要原因是在前擋風玻璃的視野範圍內是有規範在的,有分ABCD好幾區。




對的支架終於來了

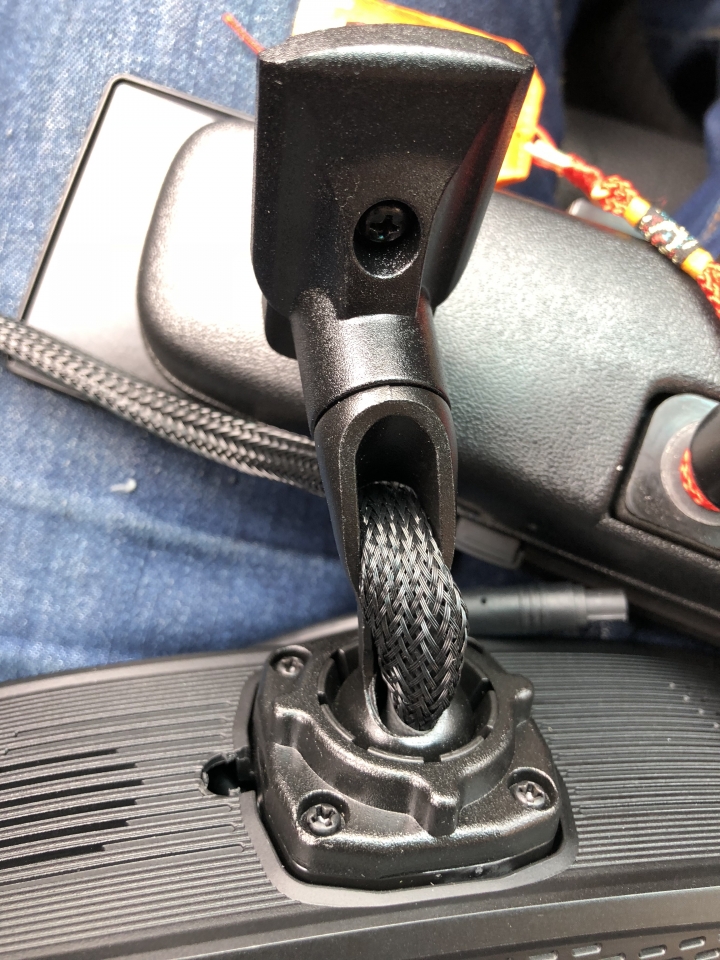

支架上會有出線孔讓線可以順利的走在其中

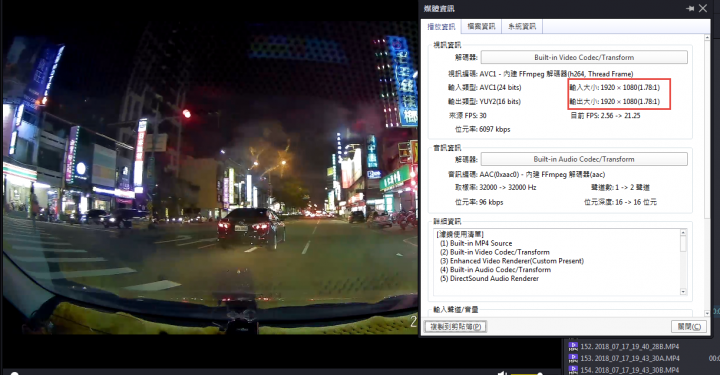

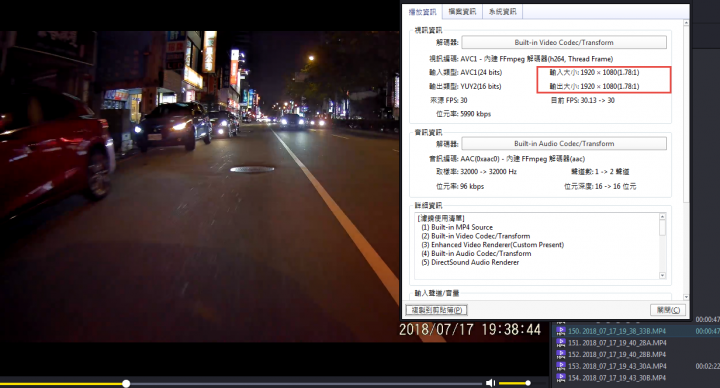

現在比較多流媒體後照鏡都是停留在前1080p+後720p的規格,雙1080p的還是比較少一點,我把影片抓出來看一下它的資訊果然前後都是1080p

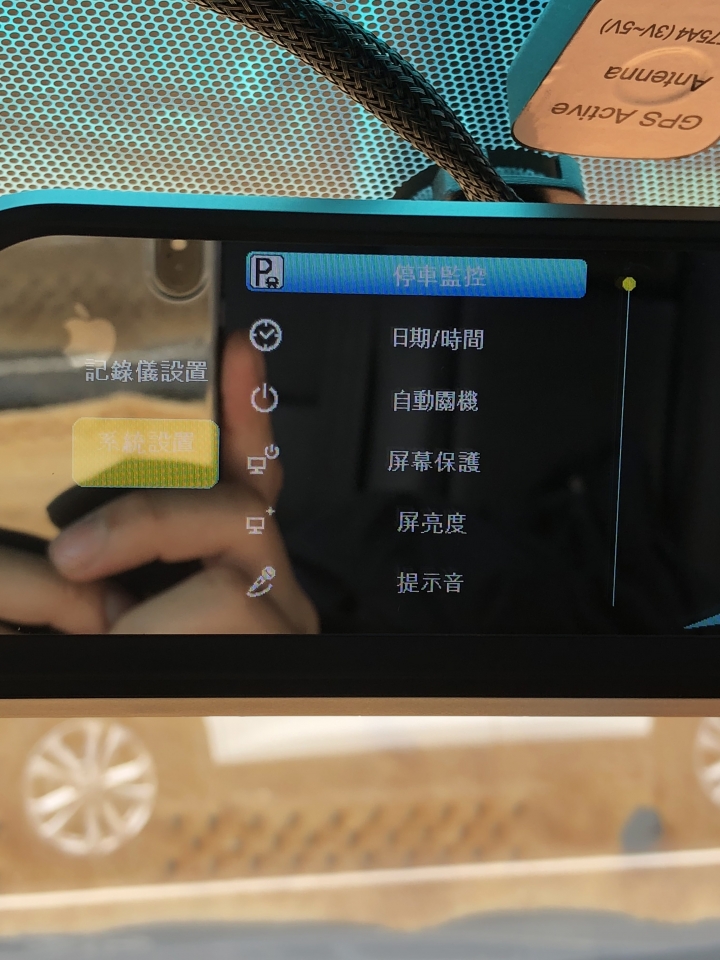

它有停車監控功能,在acc off的情形下若有G-sensor感應到外力的話,會自動啟動錄影錄製21秒的影片。

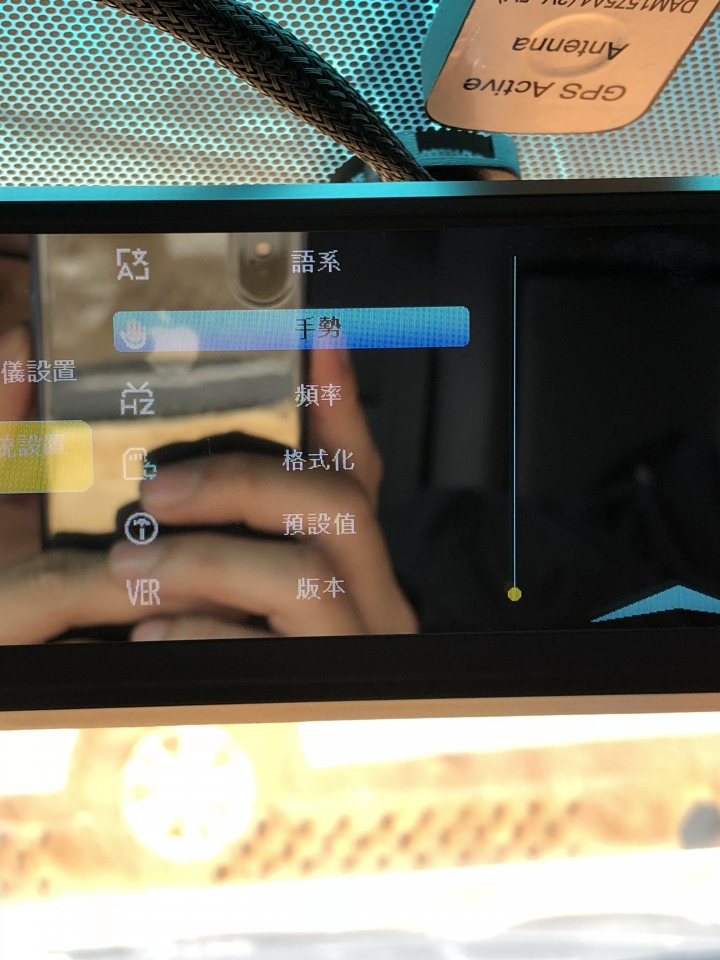

手勢控制可以用來切換視角或是關掉影像,手由右往左畫是切換畫面前視後視切換,由左往右畫是關閉螢幕變成普通鏡子,以我這幾天的經驗是我應該不會用到關閉螢幕的功能,我把它調整成我適合看螢幕的角度,並不適合用來看後方且當普通後照鏡他視角也很小,想也知道我怎麼可能用來當鏡子,所以手勢算是切換視角比較方便。

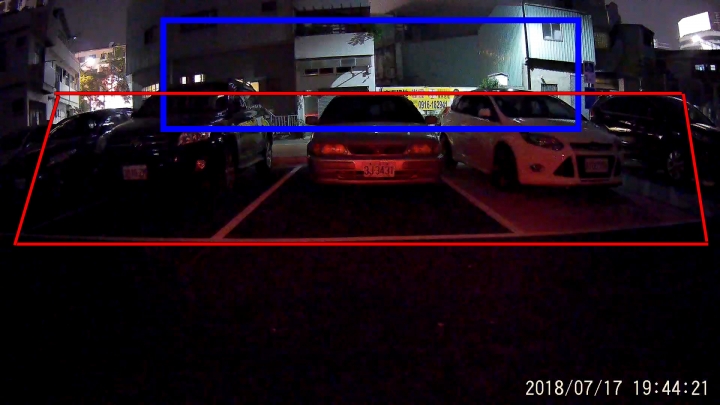

後視鏡頭規格是寫140度,我有去做了實驗驗証一下是否角度真的有那麼大實際上記錄起來的畫面是這麼大,紅框是在流媒體內看到的區域,可視區域可透過手指滑動上下調整,藍框類比廣角的視野。




從後照看到的視野是停車格底線,以我車子停的地方離底線是265cm,橫向視野可看到3格停車格一格是250cm左右,以這樣計算視角約110度,以len的視角140度(一般都是以對角視為主)水平視角換算完差不多就是110左右。

以這個產品來說目前對他的滿意程度還算不錯,白天lcd亮度最亮時還是會有一點點反射外面的影像不過調整一下我看他的視角之後就蠻清楚的,我是把lcd朝著我而非朝後,我把它當一個顯示器使用,可見太陽的威力果然是目前最強光源,sony的IMX323 這個sensor調得不錯在夜間車燈照射的情況下,車燈還是不會暈開,整體畫面還是非常的清楚且比透過兩側後照鏡直接用肉眼看得顏色對比還亮度還更好,這真的是一個不錯的產品,沒有後悔使用他且CP值真的蠻高的,前後雙錄dvr+廣角後視野 提供更清晰的畫面,也減後方盲區在這些功能上真心覺得這是個不錯的產品。

接下來是幾段測試影片,上星期有下雨的時候因為沒有支架所以就很可惜沒有雨天的測試影片了><






7/23 更新雨天狀況
過了一週終於又遇到雨天了,剛好可以提供雨天的情形

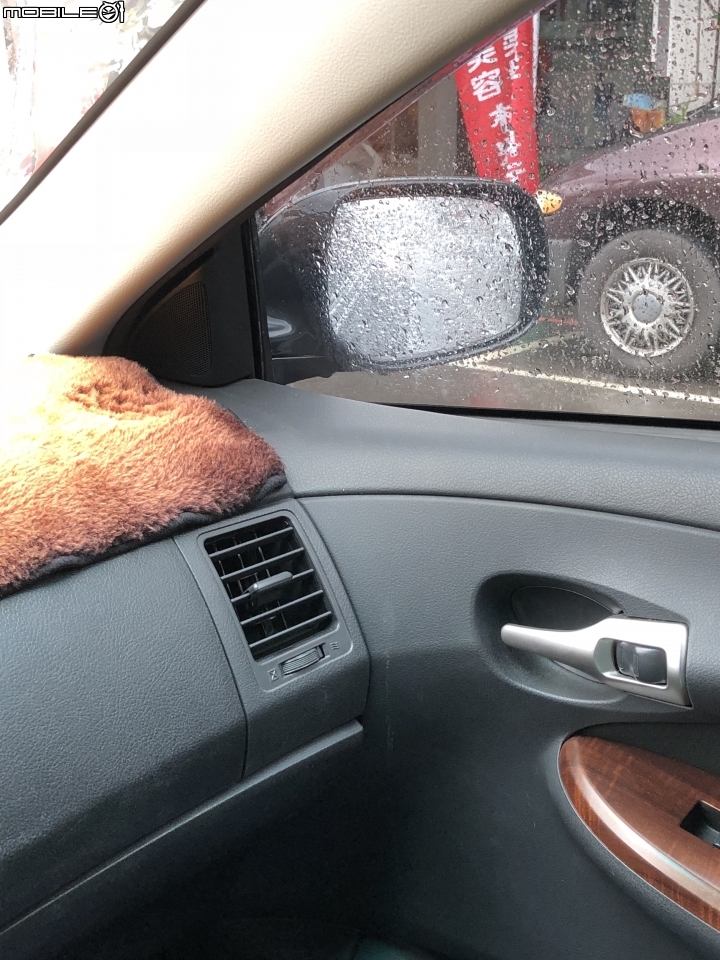

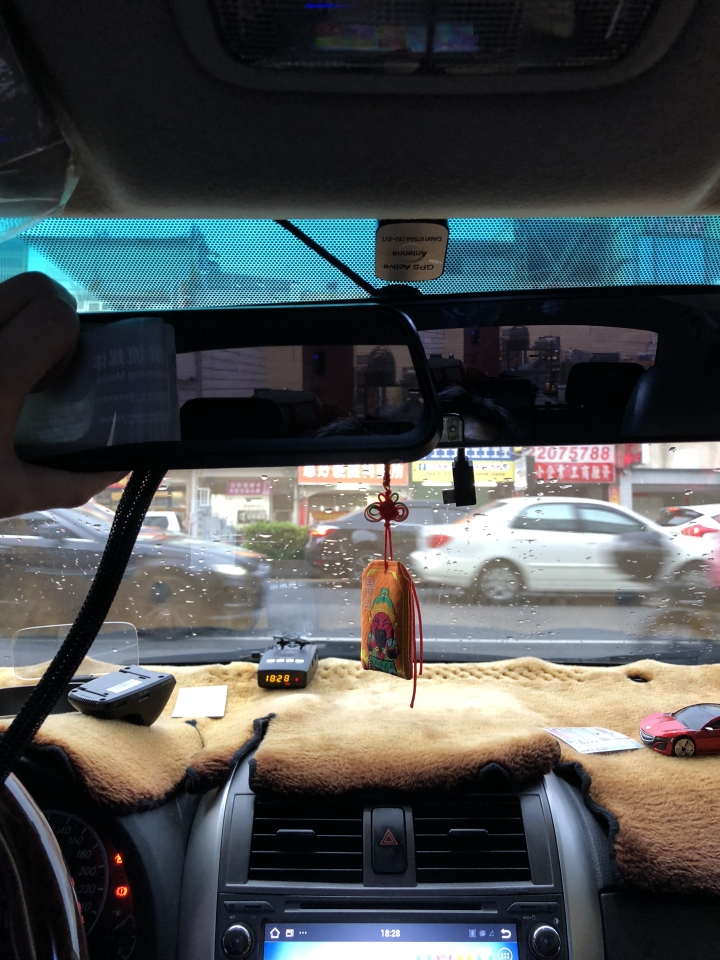

以下照片是透過室內往右邊照鏡看出去的情和流媒體顯示後視的情況,因為雨滴在玻璃上影響了能見度,在開車前我有先擦一下鏡頭,在開的途中不太受的雨水的影響,能見度還保持得不錯






夜間這一段蠻經典,一開始無光上面有一點水滴干擾,下交流道後有光之後,水滴的影響程度就不太明顯了,我覺得可以在LENS上在鍍個防水膜讓水不要卡在上面,這樣應該就無敵了



2018-07-18 5:16 發佈
看得我都想買了。如果是車上沒有螢幕,又想要有倒車影像。真的可以考慮。後鏡頭在車外,錄影品質明顯好非常多。前方錄影,應該是要透光率高一點,會更理想。

不知道一整套裝到好,需要多少小朋友來幫忙?
你看! 秋天的蟬只能活七天, 但是她們都愛唱歌。 我們來唱歌吧!
真的有厲害,車燈這樣照都沒有過曝。

mitice wrote:
sony的IMX323 這個sensor調得不錯在夜間車燈照射的情況下,車燈還是不會暈開,整體畫面還是非常的清楚且比透過兩側後照鏡直接用肉眼看得顏色對比還亮度還更好,這真的是一個不錯的產品






你看! 秋天的蟬只能活七天, 但是她們都愛唱歌。 我們來唱歌吧!
你好 請問售價是多少錢啊? 最近也在找行車紀錄器
含運1000rmb左右自己搞約5張小朋友,請專業人士搞就會再有安裝工資,以這個複雜程度,一般房車以我安裝1000,若是掀背的要穿門線的是1300
哈~~jerry哥也來回覆了
前視的那一隻因為做在電子後照上,因機構的問題會離玻璃遠一點,所以會容一看到倒影,是有可惜,不然如果像後視的一面裝在外面的時候那他表現的裝況應該會跟後視的一樣好,離前檔遠就容易出線反光,不過我覺得重點是在後視視角,比較會用到前視就當有在錄影就好了

含安裝工資大概要25 26位小朋友來幫忙,哈哈自已除一下小朋友就知道是幾張了
後視鏡頭在車外?那下雨天會不會被捲起的水花弄髒導致拍不清楚呀
的確會有機會,這個跟安裝的位置也有關系看是讓它躲在哪邊,另外在車子開起來之後,根據空氣動力學原理,雨水應該不容易有機會會滴在鏡頭上,只要不是大水珠一直卡在上面,不要有光學折射太大應該都是還好的,本來下雨天從後照鏡看出去也是很多雨滴在後擋上也是會降低能見度,以這樣的觀點來看裝外面應該也是比後照鏡看穿後檔的方式強,就是可惜上周下雨的時候沒有測到,等最近若有再下雨的話,我再去補測雨天的狀況,以我的經驗之前做LDWS和fcw時小雨透過鏡頭所捕捉的畫面看起來根本和沒下雨一樣。
小楊哥,這個有好笑....哈

mitice wrote:
含安裝工資大概要25 26位小朋友來幫忙,哈哈自已除一下小朋友就知道是幾張了
你看! 秋天的蟬只能活七天, 但是她們都愛唱歌。 我們來唱歌吧!
沒看到正面錄影鏡頭的照片,可以補來參考一下嗎?
