NT96650白牌機,現已不能加GPS了,不論是否有改韌體

之前就一直在物色好用的行車記錄器,並且希望該行車記錄器能有GPS軌跡記錄,但是目前市面上帶有GPS的記錄器都很貴,因此一直未下手。

直到前幾天我看到有版友提到,NT96650可以刷seezeus韌體,加上自購的GPS模組,就可實現GPS軌跡記錄與車速記錄。於是,我至沒屋頂跟City**re買了一台NT96650白牌機,想要回來自行刷韌體,並且購買GPS模組來搭配,沒想到拆開後是這樣:

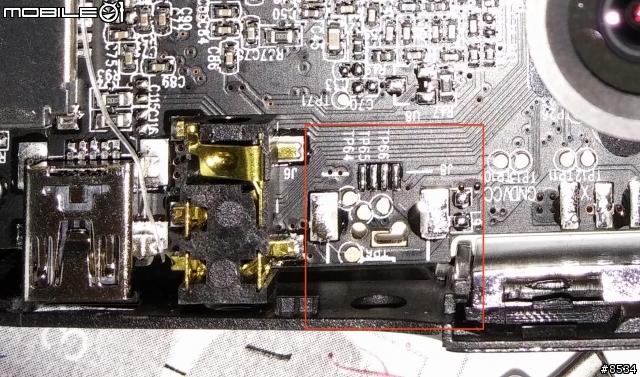

NT96650白牌機,現已不能加GPS了,不論是否有改韌體


GPS插座那邊是空銲的,沒有任何插座可以讓你插GPS了,我大約在2/14買的,原本想說可以便宜打造一個GPS行車記錄器,結果白買了。


奉勸有想要自己搞GPS記錄的行車記錄器的人,死了這條心吧。(失望中......)
2014-02-17 19:01 發佈
skywizard wrote:
之前就一直在物色好用...(恕刪)


白牌96650, 一批一批, 到最後能省都省了

沒辦法確定你拿到的是那一批,

看起來GPS的插接被省掉了, 看起來電路板的焊孔還在,

少了一個 3.5立體耳機座, PIN腳是 5PIN的
買一個焊回去試試,

焊回去還要有烙鐵或吸錫器, 如果沒有辦法自己處理

找一下電子零件行,

請他們幫忙焊一下, 付點工資

看你要不要試試

白牌96650的 GPS孔的作用, 要試過才知道能不能用. 這是不確定的

買一個相同的3.5立體耳機座焊回去試試
我拆開後看了一下,實在是看不太懂電子接點,因此想請教版上高手,看看這檯是否還有希望接GPS

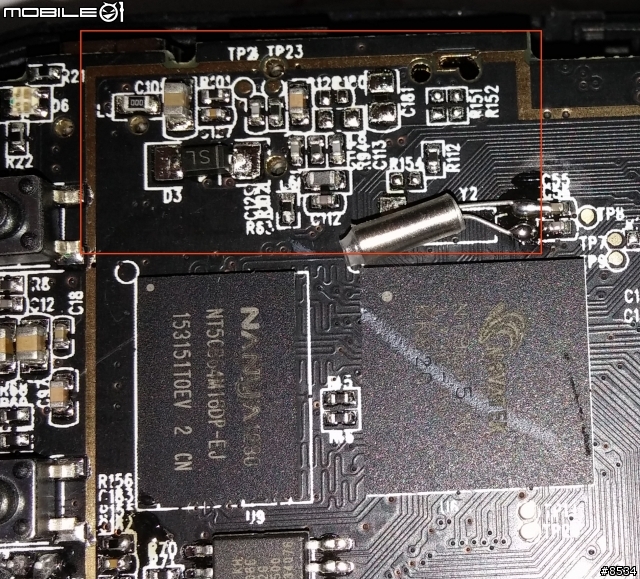

背面GPS空銲接點是長這樣



被拔掉的GPS接點正面:



我看不太懂這個PIN腳到底是3pin還是5pin的....

skywizard wrote:
我拆開後看了一下,實...(恕刪)


這是4 PIN的接頭

sch1688 wrote:
這是4 PIN的接頭...(恕刪)

不負責任猜測
Vcc Tx Rx GND
神祕知識學會的成員們,有時會想要體驗塵世間的樂趣,而他們從不愁無人雇用。

戳戳小老頭 wrote:
不負責任猜測Vcc ...(恕刪)



應該只用到

Vcc , Tx , GND (Rx應該用不到)

GPS實際的接法是以下:


GPS模組       96650 DVR
-----------------------------------------------
VCC --------------------  VCC
TX -------------------> RX

GND --------------------  GND


所以在96650應是接VCC;RX;GND共3 PIN

P.S.:
VCC:電源
GND(GROUND):接地

sch1688 wrote:
GPS實際的接法是以...(恕刪)


感謝詳細說明,

Tx / Rx 是對應的, 這才能符合標準的 傳送/接收

GPS端一定是傳送端, 而 96650機子是接收端,

所以96650機版只要找出 Rx 的接點, Vcc的接點, GND 的接點,

加上有GPS功能的韌體, 連接起來才能運作.

當然重點是兩端的傳輸協定要符合才行


skywizard wrote:
空銲接點是長這樣...(恕刪)

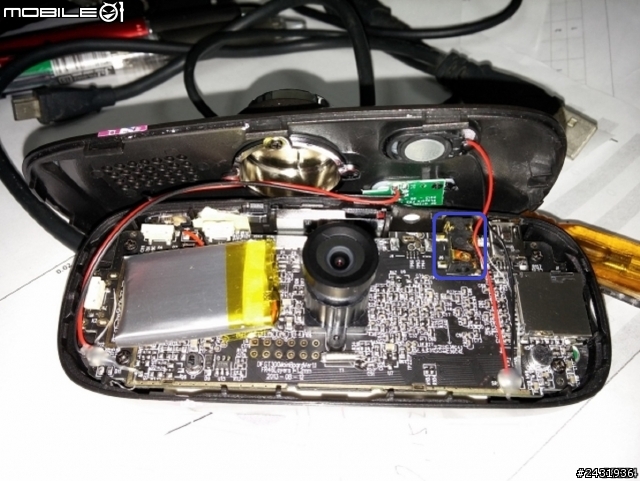

此接頭應類似以下附圖,
詳細應量過再另確認,

判斷如有相關功能,
應該是直接接線,接到內部模組,
而不是外接





你所購之機器
應先確認機器是否為96650的機器
再找到可用之韌體

再找電路接線相關
晶片是NT96650沒錯




但是不管是T200的哪種韌體,或是GT680W 9國語言版/GT680W 2國語言版都刷不進去,用Loader刷也不成功,應該可以確定是鎖住了。


如果要玩刷機改GPS的,不要買Cityc**e賣的了,CP值低很多。
