▲北部組裝的地點是位於基隆七堵的速影車研
▲一進門就看到清楚LD1功能的海報
▲這次組裝的主配件主要有LD1主機,2顆鏡頭加上一張16G的SD卡
▲打開包裝盒後就看到LD1躺在黑色包材中,這次試用的主機跟包裝盒上的白色版本不同,是黑色的版本,我覺得白色雖然好看但是如果配合車內裝及隱密功能的話,黑色版本比較適合放在車內吧
▲移開主機後就是光碟,使用手冊及快速安裝說明手冊
▲最下層就是遙控器及線材組

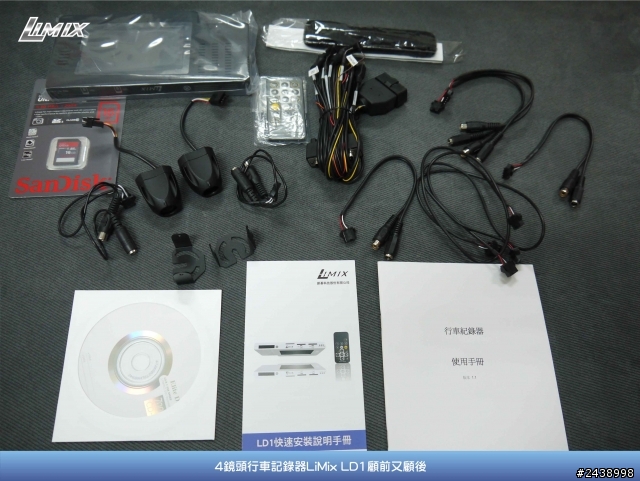

▲這次組裝的所有主件及零配件
有跟負責組裝的陳先生討論過,原則上LiMix負責提供2顆SONY CCD鏡頭,一顆是12.0mm一般鏡頭,另一顆是3.6mm廣角鏡頭,至於放置的地點可以自己決定,看是要兩顆都放在前擋,還是一顆前面一顆後面,我最後最後決定的組裝方式是3.6mm廣角放前面,12mm放後面
▲OBD II線材組
▲短線材
▲鏡頭組裝前準備,先將支架與鏡頭用螺絲固定,在支架上貼固定膠帶
▲以後擋安裝為例,就是直接黏貼在後擋玻璃上面,先貼正,在之後看影像狀況再微調
▲後端插座插好後就把線材藏到天花板裡面就對了,之後就只會有鏡頭露出來,隱蔽效果很好
▲陳先生幫忙組裝走線
▲組裝OBD II的狀況
因為在速影車研拍照的效果不是很好,所以之後又補拍了一些照片
▲2顆都是LMU-21S 1/3" SONY CCD Color Camera,廣角這顆是3.6mm,另一顆是12.0mm
▲12.0mm這顆的後方視角
▲前方視角
LD1主機彩盒各個視角

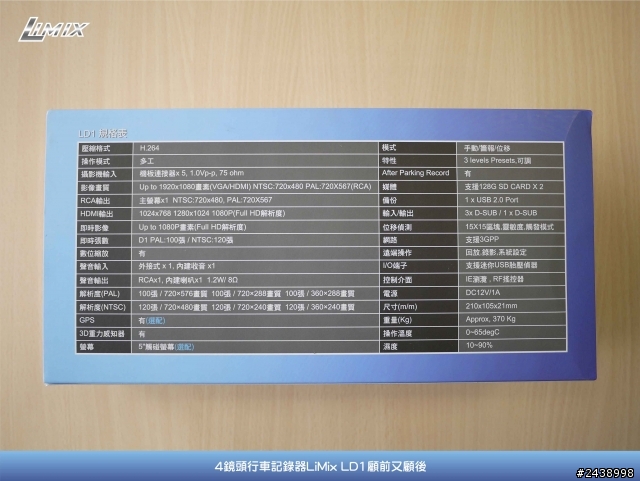

▲LD1的規格表
▲側邊的標示
▲LD1主機的上視圖,由右至左分別為Power燈/錄影燈/網路燈/SD1/SD2,3顆燈的閃爍狀況及顏色都有其特別意義,SD槽有兩個,可以同時插入兩張SD卡,最高支援64GB SDXC卡,中間那個黑色的槽是給固定在遮陽板的帶子使用的,而最左側的是散熱孔,還滿熱的,突然間摸到會有點嚇一跳(它都印了禁止觸摸的LOGO在哪裡還去摸....)
▲下視圖,右邊是一個多功能的25PIN的Connector,中間是固定孔,左邊是GPS插孔
▲左側是DC插孔及ON/OFF按鍵
▲右側是HDMI/USB/HDMI與PANEL切換開關
主機其他視角
▲遙控器
▲3.6mm鏡頭裝在前擋的狀況
▲12.0mm鏡頭裝在後擋的狀況
▲LD1主機固定在駕駛座遮陽板上的狀況,因為固定蓋有點長,所以陳先生先幫我固定在螢幕左邊,沒有裝在主機後面的固定孔內
▲我車上OBD的位置
▲因為整組排線如果插到車上OBD插孔的話外觀會不好看,而且可能常常會被腳碰到,所以陳先生直接把OBD II的接頭剪掉,直接在方向盤下方接線,這樣外觀就看不見線材,也乾淨許多
▲配線圖
接下來初部介紹一下LD1螢幕上的畫面,先提醒一下,有許多設定我都沒用到,許多功能要加購配件才可以使用,像TPMS/網路/GPS等等,當然內容我也不太清楚
A:開機畫面,中央有LiMix LOGO的圖片,開機時間有點久,大概要一分鐘多一點
B:4分割的畫面,因為只有裝兩個鏡頭,所以可以看見下方2隔是空白的,CH1是前方,CH2是後方
C:只撥放前方的影像
D:只撥放後方的影像
A:按下遙控器Menu鍵後會出現選擇使用者畫面
B:輸入密碼後即可進入Menu
C:Menu的畫面,有8大項目
D:System中的選項
A:System/日期&時間,可以選擇喜歡的顯示順序與模式
B:System/GPS設定
C:System/GPS設定/Active Satellite Status
D:System/聲音輸出&按鍵聲
A:System/車牌號碼
B:System/使用本機裝置更新軟體
C:System/系統&版本資訊
D:System/系統&版本資訊/系統日誌
A:System/系統&版本資訊/組態
B:Recording
C:Recording/錄影模式設定,可選擇720*480,720*240,352*240共3種模式,After Parking可設定停車後可錄影時間
D:Recording/資料庫設定
A:Recording/資料庫設定/內部容量
B:Recording/資料庫設定/資料保護
C:Recording/清除錄影資料
D:Alarms
A:Alarms/簡訊服務
B:Alarms/警報通知設定
C:Alarms/重力感應器設定
D:Alarms/TPMS設定
A:Alarms/頻道設定
B:Users
C:Users/帳號設定
D:Users/權限設定
A:Network
B:Display,可選擇4種語言像正體中文/簡體中文/英文/日語,也可設定多少秒數後關閉LCD螢幕
C:Cameras
D:Cameras/調整影像
因為LD1需要同時將4個影像放在同一個畫面中,所以無法使用mov或avi等通用型的影音格式存檔,LD1的儲存格式為dvr檔,一般的撥放軟體也都打不開,LiMix開發了專用於4分割畫面撥放的Vehicle DVR Player,可以讓使用者在電腦中撥放
▲Vehicle DVR就放在記憶卡的Player資料匣中,打開後按下螢幕中央下方的播放鍵,接著按下視窗中的"打開"瀏覽記憶卡的位置,像我的記憶卡顯示在F槽,我點擊F槽即可按下確定鍵
▲之後會出現多列影像記錄資訊,你可以按照約要觀看的時間選取檔案,選取後按下回播鍵
▲之後會問你是否要4個螢幕都輸出,如果你只選擇1個螢幕的話,該螢幕也不會變成全螢幕,而是只會秀出1/4螢幕,其餘是空白,下方可以選擇要回播的起始時間及結束時間
▲4分割畫面
▲前擋鏡頭
▲後擋鏡頭
▲回播的畫面也可以做影像的輸出,可以選擇要輸出的起始時間及結束時間
▲輸出檔案只能輸出avi檔
▲晴天一般道路
▲晴天高速公路支線與隧道
▲陰天一般道路
▲雨天一般道路
▲傍晚一般道路
▲夜晚一般道路
▲晴天一般道路前擋鏡頭放大(使用螢幕錄影軟體HyperCam2)
▲晴天一般道路後擋鏡頭放大(使用螢幕錄影軟體HyperCam2)
試用心得:
我想因為產品設定的問題,LD1必須同時一次處理4顆鏡頭,就算SONY這顆 CCD Color Camera規格不錯,但是LD1無法同時處理這麼好的輸入影像,轉而選擇較低階的影像資訊記錄,我認為是非LiMix不想這麼做,而是在現行技術上還有段距離,所以在錄影畫質的表現上根本比不上市面上的單鏡頭行車記錄器.
開機時間太久了,每次車子發動後大約需要62--65秒,前後鏡頭的影像才會出來,如果車子發動後馬上發生意外的話,可能就錄不到影像了,勢必等同路邊先熱車一樣,發動後一分鐘後才出發嗎？也浪費能源,所以開機時間問題希望能多改進.
所以在LD1設定的對手應該還不是一般的行車記錄器,而是目擊者2四鏡頭行車記錄器,但是因為我沒有目擊者2可以與之對照,所以我也不曉得有沒有比目擊者2還的好,但是單純以我看到的影像來說基本的車牌辨識效果不好,夜間更差;而LD1的優點應該是在至少3顆鏡頭同上時會顯現,前方一顆一般加一顆廣角,後方再加一顆廣角,至少3顆鏡頭相互輔助,也許車牌辨識度不強但是在多鏡頭的協助下車牌還是勉強辦視的出來,但是夜間還是覺得會很吃力啦
我覺得LD1的功能很多但是應該把影像的清晰放在第一位,其餘的功能當然是越多越好,但很多功能也是要加裝配件才能達到,所以在價錢方面,一台LD1含2顆鏡頭大概12000-13000左右吧,而且還不含TPMS/網路/GPS等等,這個費用我可以去外面買4000-5000等級的行車記錄器2-3個,整合性的功能也許沒有LD1來的好,但是基本的影像清晰度應該是沒問題的,好吧,也許要買個1孔轉3孔的點菸器啦.
| 0515更新 |
前一陣子創碁科技的Jeff有跟我聯絡,我也有反應一些我在使用LD1的狀況及建議,而01上的試用文普遍都有畫質不清楚的缺點,所以創碁決定換一組較高階的鏡頭給我們更換,並決定2顆鏡頭都要安裝在前檔,當然如果後方有顧慮的網友,創碁科技可以借另一顆後方鏡頭給網友試用,時間到後再歸還或直接買下,我最後是決定不安裝後方鏡頭,於是我就在5/11的大風大雨中依約前往更換鏡頭
▲創碁Jeff與陳先生幫忙安裝
▲韌體Update
▲這次更換的鏡頭型號都是LMU-21SH(比之前的鏡頭多了一個H),鏡頭一顆是12.0mm,一顆是3.6mm跟之前一樣
因為最近都在下雨,而上班天都沒在開車,所以我先將安裝後幾天的影像放上網路給大家參考
▲晴天高速公路
▲晴天地下道
▲晴天一般道路
▲陰雨天地下停車場
▲陰雨天快速道路
▲下雨夜間
