自己改裝的車側鏡頭(目擊者2)

mohdyi

mohdyi
個人積分：104分
文章編號：28073072

104分

樓主

2011-05-22 20:47

車上裝的是目擊者2,已經裝了3個鏡頭,還缺1格看起來總是怪怪的,
不想破壞車體,廠商提供的高鐵頭樣式側鏡頭又太大不適合裝在小弟的車上,
只好自己動手改裝.

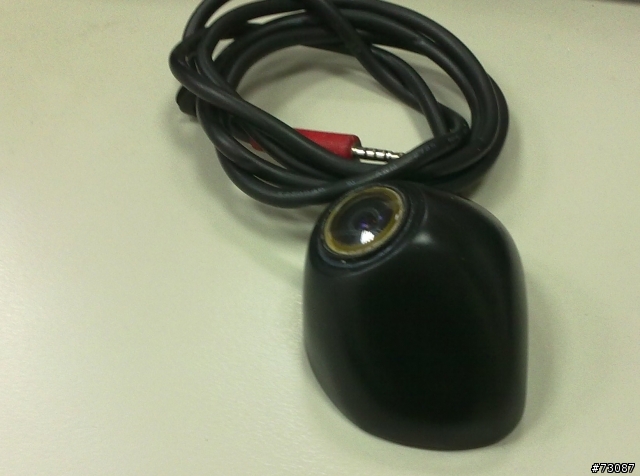

花150元買來的材料和原本的強力磁鐵側鏡頭
自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

以下請自行看圖想像

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

自己改裝的車側鏡頭(目擊者2)

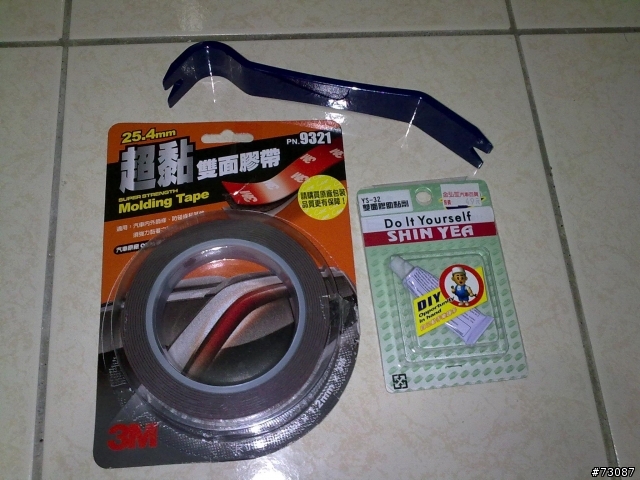

使用的膠帶跟工具

自己改裝的車側鏡頭(目擊者2)

2011-05-22 20:47 發佈

文章關鍵字目擊者車側鏡頭

hjacke

hjacke
個人積分：15分
文章編號：28074173

15分

2樓

2011-05-22 21:39

DIY的功力真強.
看最後一張完成圖.鏡頭的方向好像對在地面.
這種鏡頭網拍不是就有了嗎.
4極音源接頭(電源+.-/訊號+.-)電源應該是3.3V或5V吧

mohdyi

mohdyi
個人積分：104分
文章編號：28097712

104分

樓主

2011-05-23 20:49

hjacke wrote:
DIY的功力真強.看...(恕刪)

大大眼力真好,角度真的有點太偏下面.

鏡頭是舊車拆下的,就將就的用.
因為車子底盤有點低,視野有點不習慣,就想看一下右邊車側的死角.
網拍的鏡頭都偏大,不然就是造型沒辦法固定(不想破壞車體)
鏡子可以自由收折,不會影響鏡頭.

看起來還好,不會很突兀.

PO張高速公路行車時....真的是在拍地上

不過這種時候就很好用.

車側沒有雷達,看的到比較心安

min_chu

min_chu
個人積分：78分
文章編號：28098685

78分

4樓

2011-05-23 21:31

固定座DIY的功力真強

請問那固定座材質是塑膠嗎

如何製造出.有動用到什麼機械

mohdyi

mohdyi
個人積分：104分
文章編號：28110710

104分

樓主

2011-05-24 11:34

min_chu wrote:
固定座DIY的功力真...(恕刪)

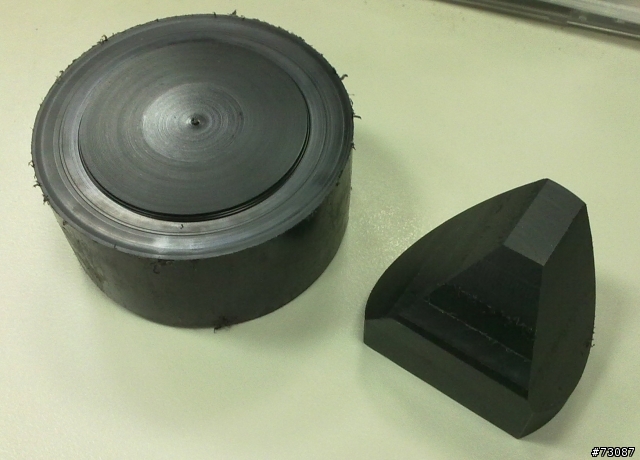

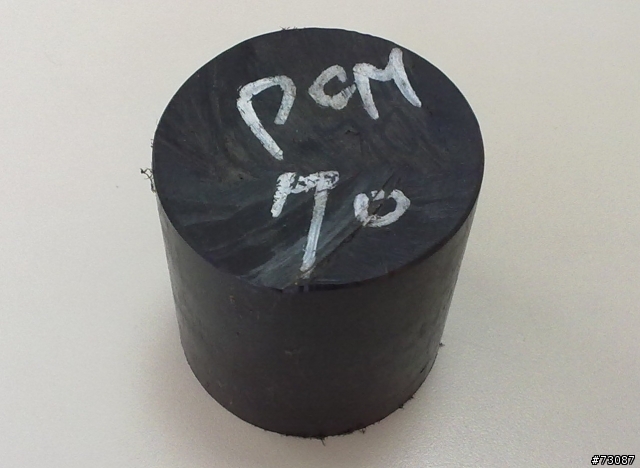

材質是POM(應該是俗稱的塑鋼)

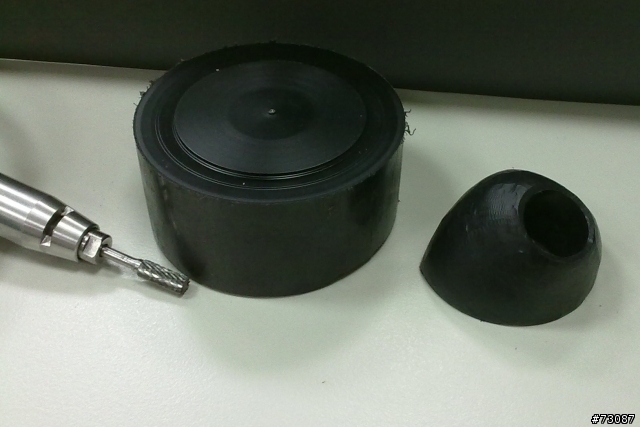

用到傳統的車床跟銑床,先把大概輪廓做出來,其他就是手持式雕刻機慢慢修飾.
表面原本使用拋光...一直失敗.後來改用瓦斯噴火烘烤後就變的烏黑有光澤.

鬼看鬼跛倒

鬼看鬼跛倒
個人積分：0分
文章編號：28111725

0分

6樓

2011-05-24 12:14

mohdyi wrote:
車上裝的是目擊者2,...(恕刪)

改裝的功力真強...自嘆不如....

車側用的鏡頭是倒車攝影機嗎?會不會有鏡像的問題?

worthy

worthy
個人積分：170分
文章編號：28112310

170分

7樓

2011-05-24 12:39

我的目擊者二代V4右邊鏡頭安裝,
供參考!!

X62s SXGA+T460p WQHD

cyc502002
個人積分：24分
文章編號：28112829

24分

8樓

2011-05-24 13:00

worthy大
你這種外掛的鏡頭很容易被路邊的無聊人士'拉走'喔..

要是另外破壞到其他埋線就賠大了...小心

worthy

worthy
個人積分：170分
文章編號：28114390

170分

9樓

2011-05-24 13:58

cyc502002兄感謝提醒,
其實這顆外掛式鏡頭很小,
不注意根本看不出來,
而且鏡頭蝴蝶支架有鎖在汽車板金上,
鏡頭是拉不出來的,
安裝這顆鏡頭已經一年半的時間.

X62s SXGA+T460p WQHD

min_chu

min_chu
個人積分：78分
文章編號：28119882

78分

10樓

2011-05-24 17:49

mohdyi wrote:
材質是POM(應該是...(恕刪)

瞭解很用心在做

這樣裝置看起來與後視鏡一體成型
