自行亂修目擊者一代行車紀錄器

自從兩年前我的兩台目擊者一代壽終正寢,之前寄給廠商維修,廠商說停產太久,沒零件了

上週又發生了機車撞我左後方,作筆錄時咬定我方闖紅燈,沒路口監視器,沒行車紀錄器,沒目擊證人,
真是啞巴吃黃蓮,有苦說不出,若有裝記錄器,錄下我是綠燈,對方就沒有話好說了,唉~

今天無聊,翻箱倒櫃,找出那兩台的屍體,有印象說這台用久了電源板會有問題,反正也無法可修,
死馬當活馬醫,亂搞囉,分解吧!

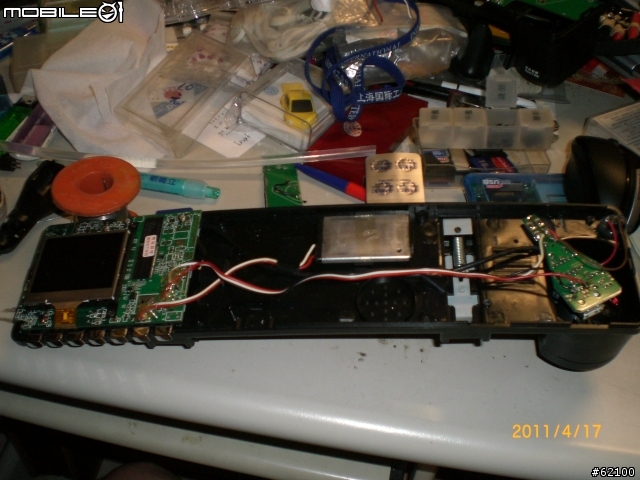

自行亂修目擊者一代行車紀錄器

其實哪裡壞我也不知道,亂拆好像是我小時候最喜歡做的事!

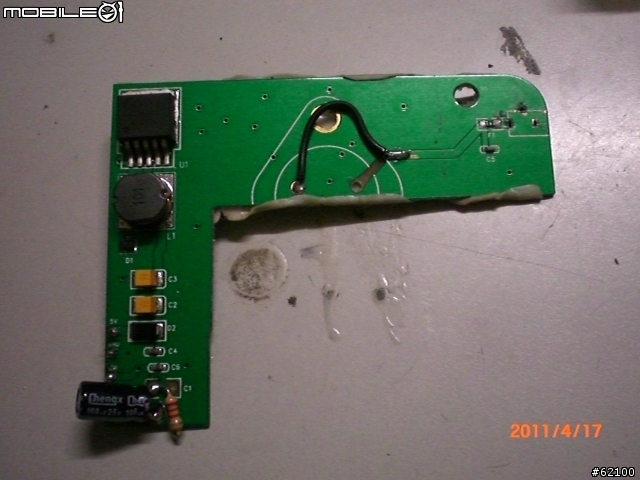

就認定是這塊板子壞了吧 ~!@#$%︿&*
自行亂修目擊者一代行車紀錄器

自行亂修目擊者一代行車紀錄器

我不是讀電子的,當然不知道是哪個零件有問題,好羨慕會修電子的人喔~

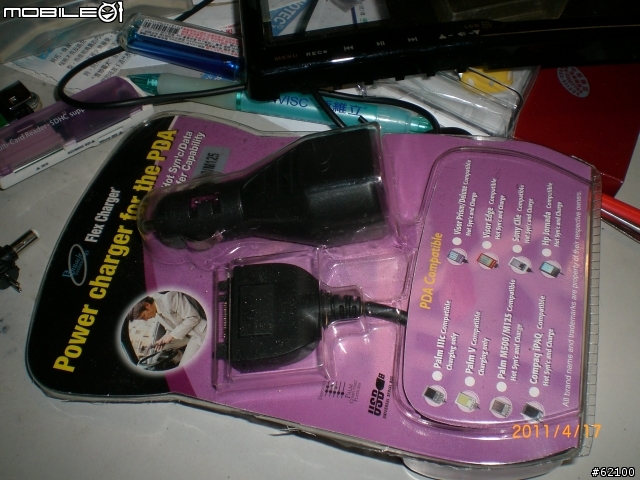

找個USB點煙器來玩玩,它有12V轉5V的電源,但我真不知道另一個12V要從哪裡來??
自行亂修目擊者一代行車紀錄器

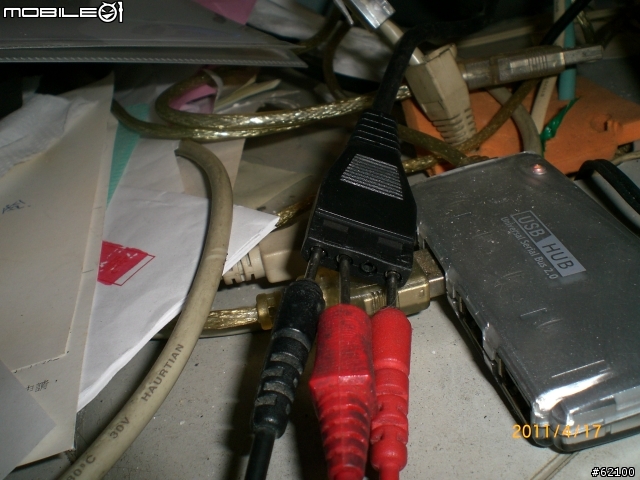

用IDE轉USB的電源接上那5V,12V,GND看看目擊者會不會動,
自行亂修目擊者一代行車紀錄器

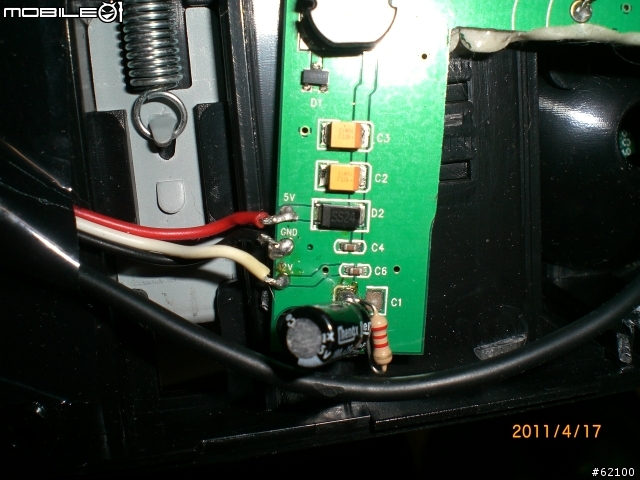

就接在這上面,結果~有畫面耶,那我用USB點煙器來換掉電源板,應該可行囉?
自行亂修目擊者一代行車紀錄器

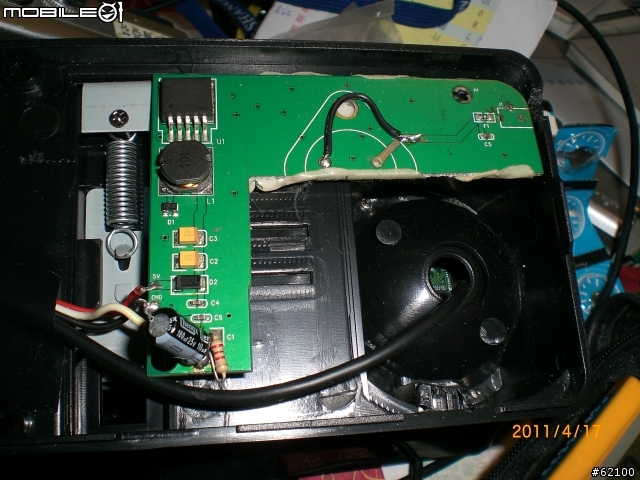

就這樣亂接亂焊,竟然會動!
自行亂修目擊者一代行車紀錄器

但我不知道12V要從哪裡接出來,只好從點煙器的12V直接接白線,這樣沒保護電路,
我想車子發動個幾次,目擊者會不會就燒掉了
不知有無濾波電容可裝,也不知要裝哪兒啊各位網友大大,指點一下吧
自行亂修目擊者一代行車紀錄器

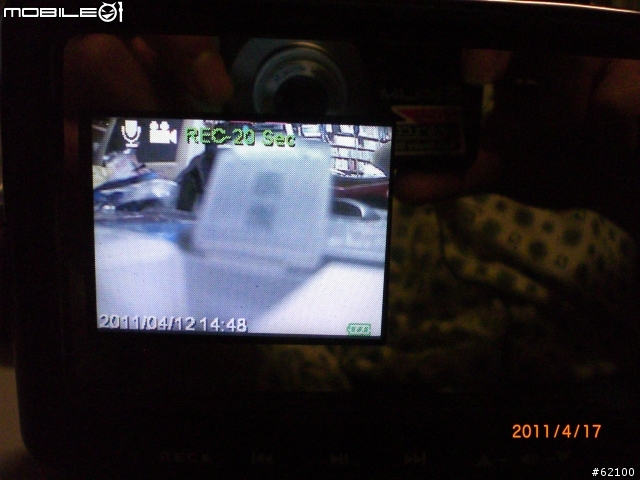

接上車子點煙器,有畫面可錄影了,試著一下發動,一下熄火,好像沒燒掉喔
自行亂修目擊者一代行車紀錄器

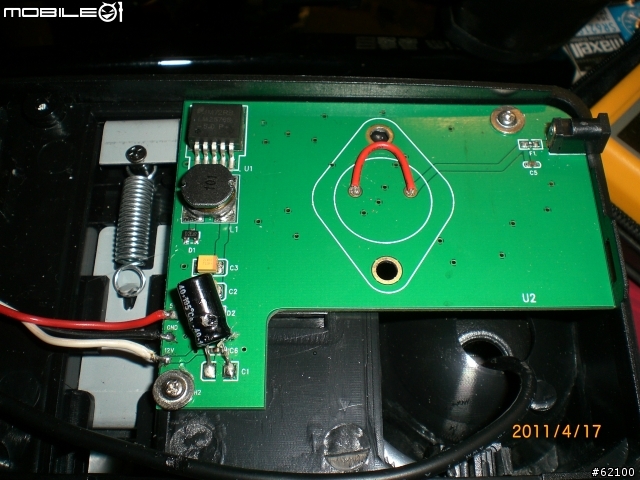

這是電源板,看不懂,用電錶量,沒負載,5V正常輸出,有負載,5V就變成了1.5V,這是什麼情形??
自行亂修目擊者一代行車紀錄器

撐著用一陣子吧,等到GV6330出廣角,我就想要換了


=========================================


就各位網友們質疑廠商維修問題,那我來替廠商澄清一下,

我買的兩台是兩年前壞的,一直在掙扎要不要買目二,就這樣過了二年,
去年底在01有人發問目擊者使用多久?我才想起我還有這台,就問問廠商還可不可以修,
大概是今年初寄給廠商,廠商看了後告知已停產好幾年,壞的地方要修也划不來了,
他們還要找備品,不知還有沒有,所以就寄回給我,
我想如果我在停產後不久寄給他們,應該都還可以修吧,是我自己拖太久,
所以我也沒怪廠商的意思,就自己來亂搞搞,
可能我寫的不清楚,給大家誤會廠商了,對廠商不好意思,
大家不要再責備廠商了,再批評下去,變得我不好意思了,會造成廠商的困擾

這篇就請以維修的觀點來討論,才能造福有買目一代的網友,若壞了如何自己修修看吧!
2011-04-17 20:10 發佈
這種不算便宜的東西,才兩年就沒有備料也不提供保修?
看來還是等大廠的產品好了~~
沒錯,賣那麼貴連修都修,這種廠商還不少碰為妙
同意樓上說的, 這種號稱島內最高檔(最貴)的行車記錄器,
居然只過了兩年會沒有備料可修, 廠商真要好好檢討一下.
(我也曾去電, 得到相同的回覆)

回版大, 如果是我, 我會先換掉電源板左上角的那顆LM開頭的電源IC,
零件行大概二十~三十塊可以購得.

那顆電容看起來也不怎麼順眼, 多花個五塊錢(應該可以買到好幾顆)也把它換掉吧.

版大己經修復八成了, 佩服佩服...
2年的產品就沒得修???
那還有誰敢買啊???
那汽車、機車、各項電子產品一但過了2年
乾脆都說沒得修、沒備品
大家只好摸摸鼻子換新機嗎???
哪一家店可以這樣經營的??
好大的口氣啊.....
是目擊者那一家公司嗎????
好厲害啊.....
應該是最後那張照片中左上角那顆穩壓IC掛點

看看有沒有型號,好不好拆

拆下來去電子材料店問問

IC價格可能幾十塊不等

也許就救活了
可以先量IC接腳的12V有沒有
而你說輸出有但上附載電壓會下降應該是IC有問題
另外看電容好像有個洞
解焊下來量看看有沒有阻抗
若剩幾歐姆而已就是電容也掛點
剩下的輸出端的電容都可以量量看



若只是電源板的元件有問題
那廠商說沒料那真的是鬼扯=.=
貓八爺 wrote:
不知有無濾波電容可裝,也不知要裝哪兒啊各位網友大大,指點一下...(恕刪)


不專業的看了大大的圖片,原本電路板的12v似乎也只是加上一顆"電容並電阻"而已.
大大可以仔細看一下線路,不專業的感覺12V部分似乎不是很複雜
ward0423 wrote:
應該是最後那張照片中左上角那顆穩壓IC掛點
看看有沒有型號,好不好拆
拆下來去電子材料店問問
IC價格可能幾十塊不等
也許就救活了

如果是這顆IC掛點,就麻煩囉,
我只有一隻40元的電烙鐵,要解焊這顆IC真是一大挑戰,
我還有一台,改天試試

icebee wrote:
可以先量IC接腳的12V有沒有
而你說輸出有但上附載電壓會下降應該是IC有問題
另外看電容好像有個洞
解焊下來量看看有沒有阻抗
若剩幾歐姆而已就是電容也掛點
剩下的輸出端的電容都可以量量看

照各位的推論,應該是這顆IC的問題,
電容外觀沒問題,是黏了些熱熔膠,照相起來就看的怪怪的,
這顆IC是LM2576S-5.0,沒負載下量了IC第1腳12V及第2腳5V都正常,
接上負載,第1腳還是12V,第2腳就降至1.5V了,
應該是確定這顆IC的問題,有空再去找找,練一下我的焊接技術
偉士牌修好囉 http://blog.xuite.net/home3360/ecrire
貓八爺 wrote:
如果是這顆IC掛點,...(恕刪)


LM2576 必須要搭配一顆比較好的電容作濾波,可以買鉭質或者固態電容
應該只有電容壞掉而已,確認看看,IC換掉這顆小量買大約40元
