9CH 行車紀錄器DIY達成

2009 11月到2010 7月底前用的4CH DVR, 因死角太多怕畫面LOSS, 所以興起升級4CH 到9CH(但用的是16CH 的資源), 因車上設備從6~7年一路按裝下來, 已沒啥空間可暗藏, 除非內裝全拆了再來重新排列組合, 就因為走明線,所以9支攝影機車室佈線部分就不PO了以免妨礙觀瞻, 只求功能性!
Ps. 前擋2支廣角+儀表板上2支6~60mm變焦車牌機+1支 2.8~10mm變焦鏡頭, 總共5支, 後來決定"明目張膽"直接整個端上去, 用以戰力展示之用!

<2011/02/19 Update>
今天在車上直接upgrade F/W, 可能是電源轉換後電壓/電流不足造成F/W upgrade失敗而沒辦法開機(真是不小心! 上次是直接拔下來插市電升級所以沒問題), 經與盤商和原廠客服聯絡後, 因不是直接跟原廠sales買(個人買的量太少人家也會看不上眼), 所以還是要透過盤商代送(他不方便透露Sales是誰?這也合理啦!)
經與總公司客服確認後要重燒ROM, 所以要請盤商寄台北總公司再轉到內湖工廠去重燒F/W, 看起來要花一點時間和銀兩了!(3/5: 維修品已拿到,不收費!)

不過,也不是沒有收穫啦! 盤商說: 4CH Full D1/120FPS技術沒問題, 8CH/16CH 因資料流量太大又要多工, 所以廠商雖有規劃但還要再等等! 另外, 新規格H.267還在談, 目的是使資料壓縮率更高/檔案更小來減少資料處理量. 因先前說明書不是很清楚, 所以在鏡頭安排要插背板哪個CH上沒仔細驗證過, 就從CH1一直插到CH9, 造成在設定錄影張數時沒有把可錄影張數全部用完, 因它是分兩組(0/240, 0/240)作資源分配, 即前 8支用第一組, 後8支用第二組, 難怪, 我設定完後, 第一組是240/240, 第二組卻是25/240, 還百思不得其解! 所以未來規劃將會是--原CH1~4用第一組, 原CH5~9用第二組, 務必把可用480FPS CIF錄影張數全部用完!

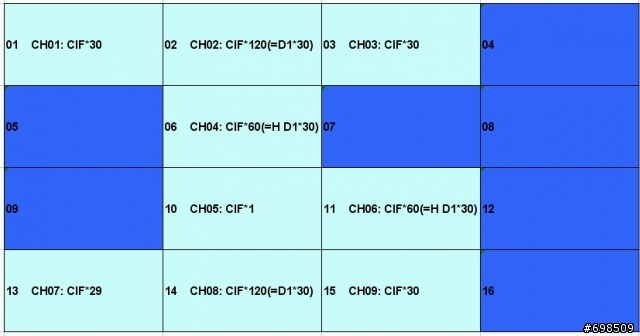

但有一好沒兩好! 因系統軟體設定沒辦法指定哪一支CH鏡頭用9分割畫面的哪一個小視窗(Default 分割: 1, 4, 9, 16), 所以當初規劃的9宮格畫面就要變調了! 只能從16分割畫面去重新排列.(示意圖如下)
9CH 行車紀錄器DIY達成
9CH 行車紀錄器DIY達成

現在H.264 Full D1 120 FPS(=480 CIF) 的4CH DVR已有好幾款, 價錢4千多一點, 其他舊規格的就不要考慮啦! 用Google TW搜尋一下 "二代H.264高質D1晶片", 當初買4CH DVR時為什麼沒搜尋到!


硬體配備如下:
1. I牌外銷機種 16CH 480F DVR(Model: SR-H2016 or SDVR-611), 網拍上要價9500~11000左右, 我花9500(12/27 update: 目前8500;1/14 update: 8K), 網路上有代理商網站+ 500G SATA HDD
--> 1229 update: 最近USB 隨身碟備份不太抓得到, 所以就又額外買了6百多塊 SONY 24X SATA DVD-RW ROM給他裝上去, DVR賣家說隨身碟要用大廠, 所以又買了250元T牌4G隨身碟, 重點來了! 原本DVR是側立在副駕駛座靠背上以節省空間, 想說吸入式光碟機買不太到只好用托盤式,所以DVR機身勢必要從側立變平躺在椅座上, 經過這幾天的操作發現--因這個變更所以先前USB備份不穩的問題竟全解決了! 現在只剩下DVR是否可支援DVD-RW重複讀寫的功能, 因前兩天燒錄第一次後,要接著燒錄第二次時, OS竟然就當掉了! 也不曉得是否因抓不到燒錄過的RW燒錄片而當掉? 有空再來試試看好了!
Ps.突然想到, 因燒錄機可用故有需要時直接就可調畫面然後馬上就可燒錄CDR, 當下就可給不用還的證據(還自動內含IRF播放軟體!), 真是太帥了!
--> 1/5 : 家用110V電源真的遠比車用轉換器夠力! 原本車用時備份很慢, 拔回家裡透過其USB2.0界面備份時至少快2倍, 應該是車用時分配給USB 5V介面不夠力吧!再度驗證車電不夠力!!<3/8 update: 前面板是USB 2.0, 後背板是USB 1.1; 滑鼠前後對調後備份, 真的快很多!>

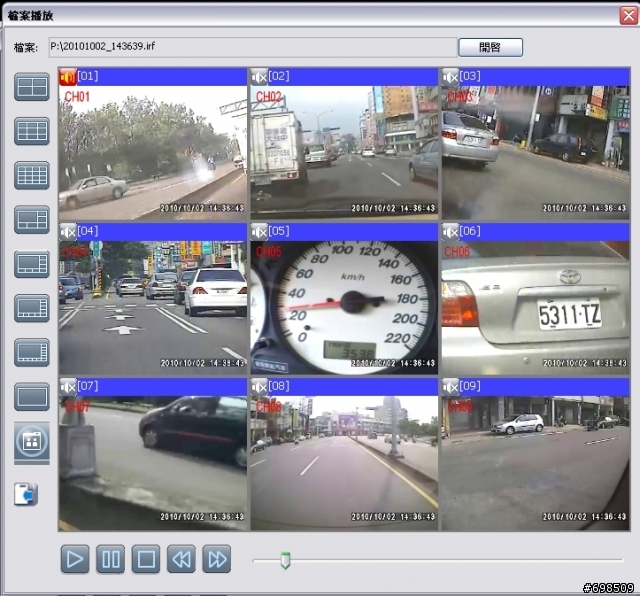

2. 9支正像攝影機, 9分割畫面於7吋LCD後視鏡型螢幕,前後左右相對位置一目瞭然, 熱騰騰範例如下--
9CH 行車紀錄器DIY達成

3. 9分割(宮格)攝影鏡頭安排如下(2011/1/3 update images, 僅提供個人安裝IDEA)--

CH 1 前擋左側1/3" CCD 6mm日夜型420條工業包

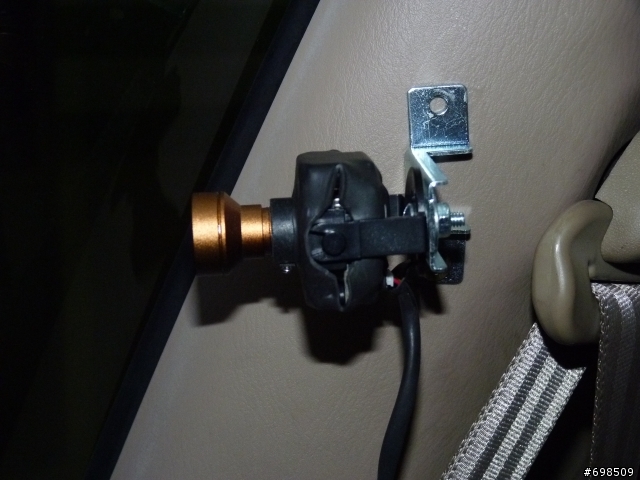

此為CH1(3M雙面膠黏的)&CH4(支架自攻螺絲鎖上去); 此相片是利用掛在副駕駛頭枕可旋轉LCD支架上P牌FZ35類單眼直接拍.
9CH 行車紀錄器DIY達成

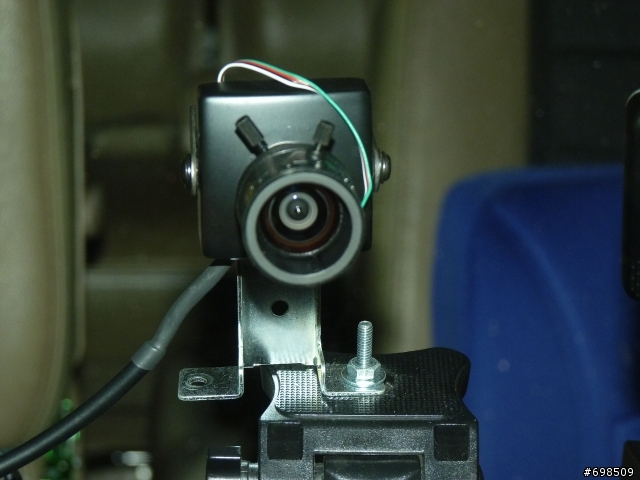

CH 2 前擋中間 1/3" CCD 2.8~10mm日夜型420條工業包
9CH 行車紀錄器DIY達成

CH 3 前擋右側 1/3" CCD 6mm 日夜型420條工業包
相片同CH1

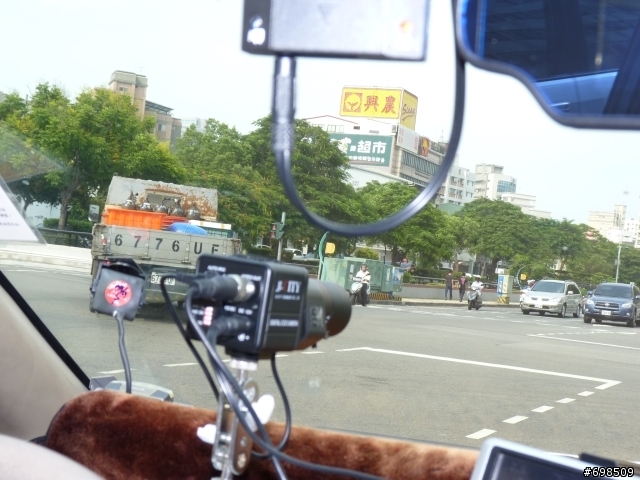

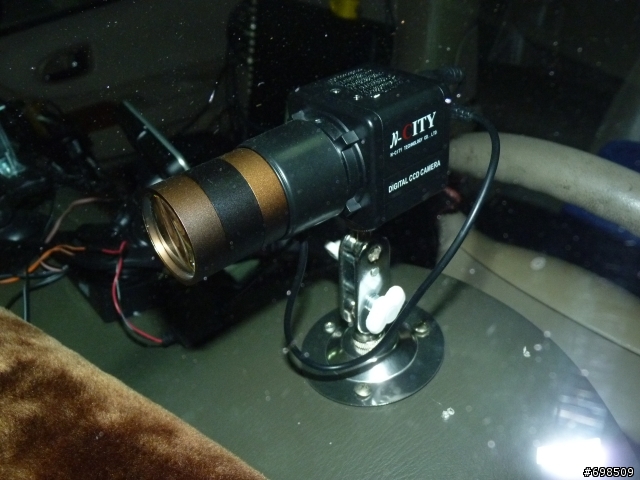

CH 4 前擋左側 1/3" CCD 6~60mm 日夜型540條小黑車牌機
9CH 行車紀錄器DIY達成

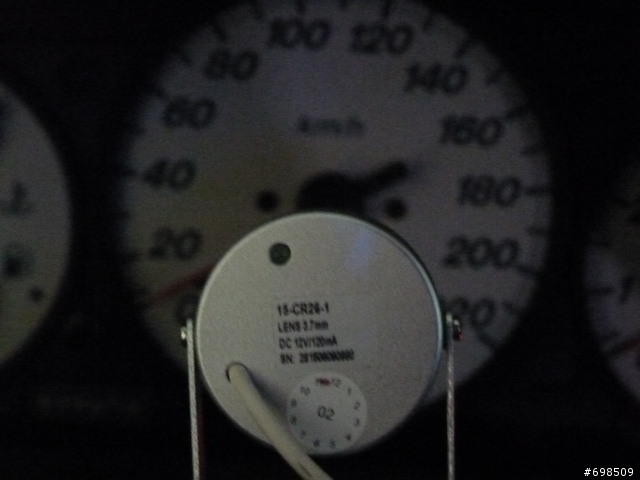

CH 5 時速表前 1/4" 4mm CCD
9CH 行車紀錄器DIY達成

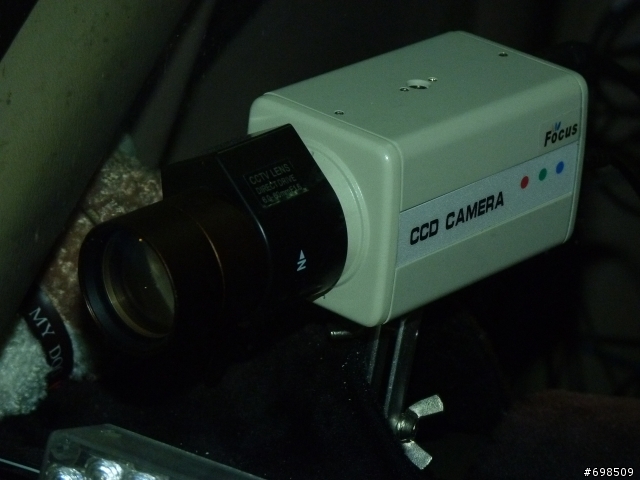

CH 6 前擋右側 1/3" CCD 6~60mm 日夜型車牌機
9CH 行車紀錄器DIY達成

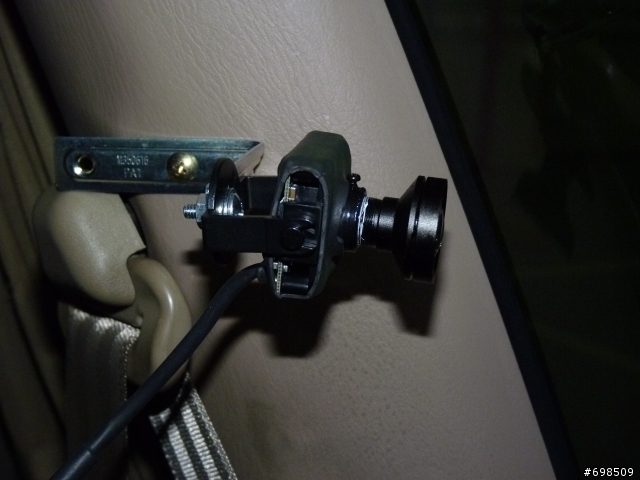

CH 7 車廂左後側 1/3" CCD 6mm 日夜型420條工業包
9CH 行車紀錄器DIY達成

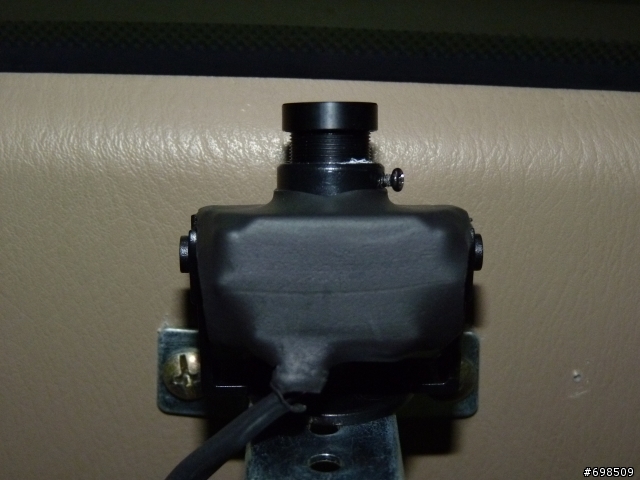

CH 8 第五門中間上方 1/3" CCD 4mm 日夜型550條工業包
9CH 行車紀錄器DIY達成

CH 9 車廂右後側 1/3" CCD 4mm 日夜型420條工業包
9CH 行車紀錄器DIY達成

4. 此DVR H264格式副檔為IRF, 整整1分鐘檔案大小為30.3MB, 透過ifileplaypack.exe(972K) 就可播放此種備份副檔名, 利用Irftool.exe(500K) 就可將IRF檔轉成個別攝影機的AVI檔.


相關日夜間影片, 請至9CH DVR 行車紀錄器 路權宣示網站瀏覽.











<2011/1/31 update>
我還是比較喜歡DIY,無償違規糾舉那篇PO文的效應應已遍地開花,其他人的影像解析度應該比我的高,自己就偶而為之吧!

<2012/5/13 update>
單鏡頭行車紀錄器 最近很夯 效能也頗好 最近我也敗了兩個737W w/ 90度鏡頭 裝在前後擋 用來當作違規糾舉的利器 至於9宮格DVR 若把車窗全部矇起來 應該比L牌SUV 更安全吧!
2010-10-04 2:02 發佈
文章關鍵字 9CH 行車紀錄器DIY
大大真是太威了
只有在大樓監視器看到的畫面居然車上也看的到..
(眼花遼亂)
真是太厲害 ~

第一次 DIY 行車記錄器也是用 DVR + 雙鏡頭 + 電瓶拉線 12V 轉 110V 轉換器。

但 3.5 吋 硬碟太熱(很怕車子會自燃),彩色日夜兩用標準型攝影機(超高解析超低照度)鏡頭太大顆,有夠突兀~~所以就放棄。

後來直接改用三腳架 + Sony SR520V 攝影機:只拍前面的畫面。(不太實用,所以車險就保多一點)


這兩種方式都遇到過:忘記關機導致車子沒電,還好有信用卡免費道路救援。


若監控電力沒整合到車子的開關內,可能還需要投資一下攜帶型電瓶。
wungze wrote:
真是太厲害 ~ 第一...(恕刪)


--> 我DVR是用車上原來標準配備12V轉110V轉換器,鏡頭組+LCD部份是用副駕駛座下面另外加裝的65AH 電瓶拉線加2P 開關+點煙器1 to 4 插座+鏡頭1 to 4 電源分歧線組成;DVR部分電門啟動就通電因DVR啟動到ready需要一點時間,所以讓它先跑, 等到差不多時才把 2P 開關打開讓LCD和鏡頭組啟動, 這樣引擎室的電瓶就不會有沒電的risk.


--> 硬碟太熱的問題, 因DVR放在副駕駛座上吹冷氣, 所以應該沒問題. 車牌機部分, 標準型是大了點, 但因已投資下去, 所以就將就用, 另外再買一小黑車牌機size相對較小, 反正我也不管突不突兀, 還是照用.


--> 我車上還是保留一P牌類單眼廣角數位相機, 架在副駕駛座頭墊下面, 可直接接12V轉110V電源轉換器--用LCD螢幕支架, 599吧!可120度平移.

另外鏡頭解析度/張數設定如下:
1. 352*240 25F/S
2. 352*240 25F/S
3. 352*240 25F/S
4. 720*240 28F/S
5. 352*240 1F/S
6. 720*240 29F/S
7. 352*240 25F/S
8. 352*240 25F/S
9. 352*240 25F/S
很專業,若有照片圖示輔助說明更好.

{車牌機}沒用過,裝在車上看起來效果不錯.

不知道是否有夜視型防水的車牌機?

想裝在住家的馬路旁監控過往的車輛.

前一陣子我們這附近遭小偷,看監視器也都看不出車牌.

枉費花了六千多元的標準鏡頭+自動光圈.
GIIPS111078 wrote:
大大真是太威了只有在...(恕刪)


沒練過真的會眼花撩亂! 不過養成習慣後應該會比較好. 我的9宮格是這樣規劃的--
1. 停車啟動前先一眼望過去看有無阿貓阿狗想要違規亂跑!

2. 要看清楚前面狀況時, 像是左右轉時行人剛好要過馬路, 先看上面橫向第一排--前左/前中/前右, 務必減少死角.

3. 要更看清楚前面的狀況或車牌時, 那就要看中間橫向那排--左右那兩支車牌機, 順便看一下時速表, 提醒一下不要跑太快!

4. 要看後面狀況時, 當然就是要看下面橫向那排--後左/後中/後右, 力求180度視角.

5. 另外, 由三條縱向畫面來看, 不管是從前/後面/左/右邊來去, 反正我先看前中或後中廣角鏡頭來判斷動向, 要經過就會有連續畫面顯示, 力求--凡走過必留下痕跡!
9ch的 dvr型號是?
大概多少錢呢?
alexjsj wrote:
9ch的 dvr型號...(恕刪)


我用的是所謂的I牌16CH DVR(Model: SR-H2016 or SDVR-611), 網拍上要價9500~11000左右, 我花9500. 看光碟內容應該是外銷機種, 網路上有代理商網站, 只是說明書很rough, 摸索了幾個禮拜才搞定.

要買的話建議: 找服務好的agent(價格多500, 1千也還好!), 隔行如隔山, 尤其是在說明書內容不充足的狀況下! 不然找有實體店面的去瞭解一下, 否則, 收到包裹時好像在拆禮物一樣, 拆了才知道!

asa00299 wrote:
因為走明線,所以9支...(恕刪)

可以介紹一下你diy裝備嗎???
DIY 裝備部份要從5,6年前說起--
一. 外表裝飾部份就不提了, 反正也就是貼上去, 鎖上去, 儘量力求跟別人不一樣罷了!
二. 電系部分--
1. 右轉彎前為加強並提醒慢車道行人+機車,所以我從右後方向燈串接一100元蜂鳴器並拉線至駕駛座霧燈開關邊鑽孔加上一小型2P 開關--目的:靜音,因有時不想讓蜂鳴器叫!像在等紅綠燈右轉前我會先打方向燈,綠燈時切換過去,用聲音輔助燈光來加強效果。左方向燈不接蜂鳴器理由是:對象主要是車輛,所以覺得沒必要。

2. 倒車燈部份亦同又加裝了一蜂鳴器只是沒接開關,目的就是要讓它叫。同時第五門中間又串接一紅色閃爍LED燈,在夜晚時加強倒車警示效果, 現又加裝一組40LED 紅/藍爆閃燈!

3. 先前在第三煞車燈部份又串接一平衡儀--當突然踩煞車車身重心往前時就會觸發迫使煞車燈具閃爍效果,只是最近發現有點兒秀逗--連停車踩煞車時也會閃爍,為避免造成後車困擾,所以就將線路回歸正常。

4. 同時期發現有些單顆單色LED可自行串接,有些具有單色閃爍功能;又有些小型爆閃燈的出現,所以在第五門上(掀起時)等距離裝了4顆白色LED和2顆紅色閃爍LED,角落各裝一顆爆閃燈,電路和第五門小燈連動,用意就是務求"明顯可見"尤其是夜間將第五門掀起時!

5. 再來就是車室燈(4個裝於AB柱與車室燈連動, 4條紅色地毯燈與車門連動),車底燈--前後保桿(2P 開關控制)+車身兩側(2P開關控制)+前後方向燈(4個1W 黃色LED與方向燈連動);後來又在水箱蓋前面拉了一組紅藍爆閃燈和一條藍色薄型LED燈(2P 開關控制)用於"警示"用;再來為求雨天行駛我車明顯可見,所以第五門上緣又拉了一條薄型紅色LED和1個小型爆閃燈(2P 開關控制),避免雨太大需要開雙黃警示燈然後讓後車無所適從!

6. 在聲音效果部份,因覺得46音魔音器很新奇,所以買了並將其功率10W擴音器裝在水箱前,有需要就打開電源按兩下,像去露營走很難會車的山路時,就放少女的祈禱MIDI提醒人車不是垃圾車的我來了!後來覺得喇叭不夠大聲,不夠強烈,不足以表示我的憤怒,所以又買了一個20W(SIZE有點大)5警示音擴音器直接裝在副駕駛座頭枕附近(朝外),意義是:要和他車共患難(可是我車室內還是比較吵!),順便替我出一下怨氣!

7. 最近又發現40LED紅藍爆閃燈有微型化趨勢, 所以又在前擋上下各裝了一組, 有狀況時直接按控制盒控制閃爍方式.

因為這大部分額外的部品都是吃點煙器來的電,為求供電統一控制,所以又拉線出來接2P開關統一控制總電源.

三. 就是行車紀錄器的DIY--
今年八月之前其實用的是4CH 的DVR, 用了9個月雖然覺得系統功能很成熟,遙控器操作方面也很方便上手只是覺得死角還是太多,所以花了1個月survey,買了後又花了1個月摸索, 目前覺得死角覆蓋度很大算是蠻符合預期的,只是遙控器跟面板操作都不好玩,所以索性接滑鼠直接操作--是蠻OK了!像在操控小型NB似的,500G硬碟,從8月初到現在也不過只使用了20幾%.(12/27 update: 目前使用率68%; 推測使用半年後500G 硬碟才會開始覆寫)
