[換主機板]大目獨眼龍-增加麥克風座-換鏡頭-天使燈-高動態定焦微距攝影機-GPS行車紀錄器戴老花眼鏡-行車紀錄器遇上行房紀錄器

chin11072002

chin11072002
個人積分：434分
文章編號：48280418

434分

樓主

2014-01-17 11:20

行車紀錄器改造成攝影機畫質不錯，因此買了三台ST650來玩。之前那個戴燈筒的1號機準備在改造鏡頭變成高倍放大的定焦攝影機專攻植物細胞壁與螞蟻洗牙齒。原先15X拍攝春天小野花剛好圖幅，發現迷你手電筒T6/U2/L2的鏡頭凸鏡不錯用，就給他貼在ST650上拍拍看效果不錯，就動工改造，成果是[大目獨眼龍]單鏡片的15X定焦微距攝影機與超迷你的露營燈/錄影燈。

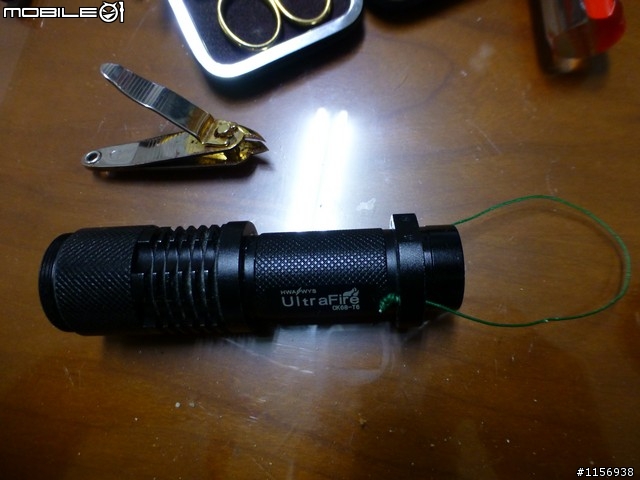

迷你T6改造:拿掉鏡頭凸鏡後就是造型很酷漂亮的露營燈/錄影補光燈。

LED這麼亮靠的就是凸鏡。T6手電筒都有這片品質不錯的凸鏡(網拍賣50-150元一片)

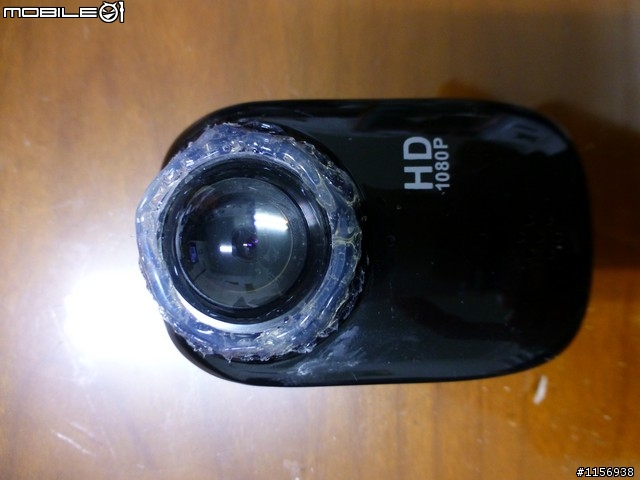

大目獨眼龍誕生了。

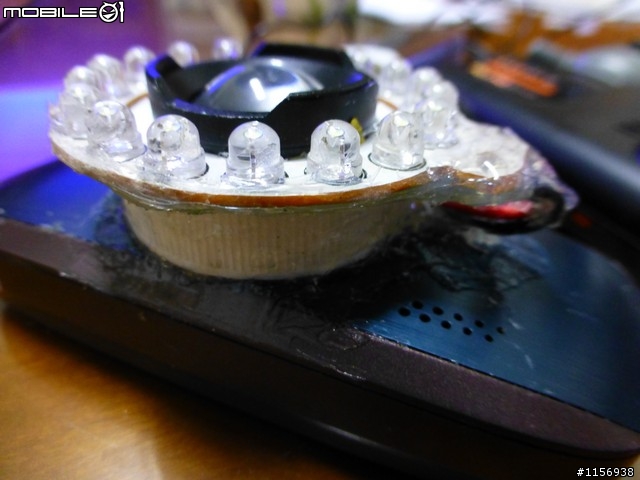

大小剛好直接貼在ST650鏡頭上，直接用熱溶膠固定下來就OK了。不用改鏡頭什麼的。15X全畫面無黑框。

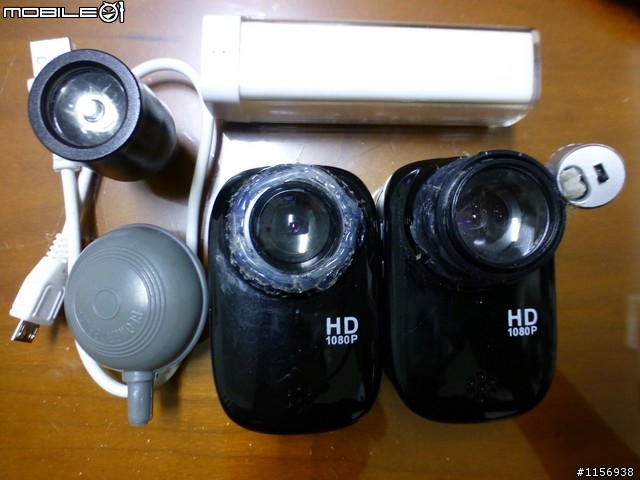

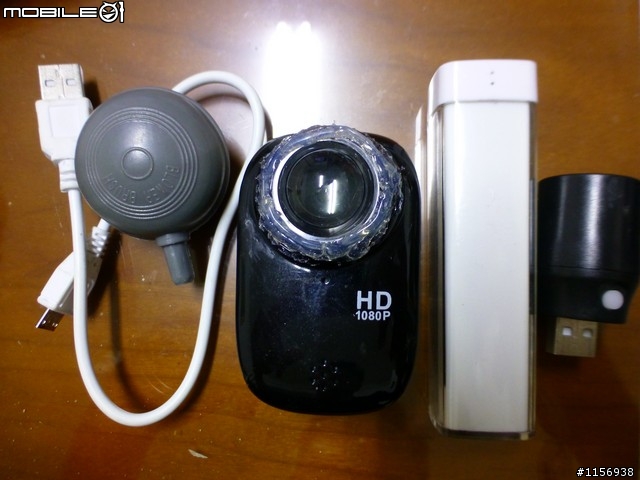

單兵作戰

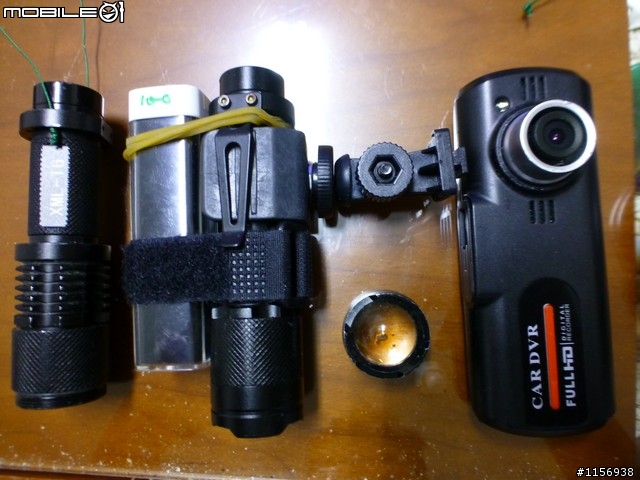

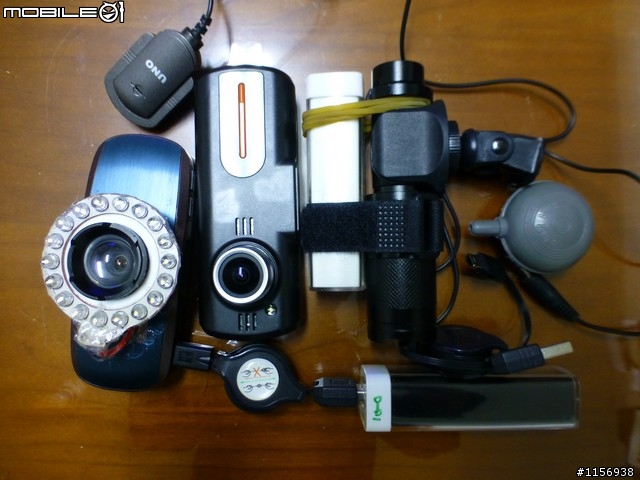

雙兵作戰之前的鏡頭ST650準備在改造鏡頭變成高倍定焦攝影機專攻植物細胞壁與螞蟻洗牙齒

拍攝成果
放大倍率一樣，但畫面更像一般相機拍的畫面，沒有凸鏡特有的環狀糊

可以最迷你尺度的風景照喔~~

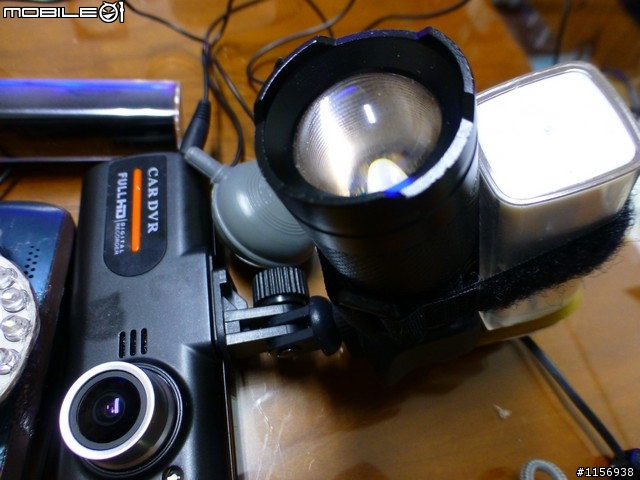

當GT680改造的新聞攝影機的補光錄影燈

大目獨眼龍山區實拍

凸鏡在陽光下要注意拍攝的角度與時間。如果對準太陽時要注意陽光聚焦後可以燒毀相機....

土馬棕上芒草種子

雙星瓢蟲

地瓜龜金花蟲的透明光華質感的外殼上的質感

感染褐根病的木頭上開始要長菇了

鳳尾蕨炒筍絲?

蜘蛛精(實際上不畏寒風雨水抱著卵孵蛋冬眠的日漸消瘦的蜘蛛媽媽拉)

大目獨眼龍用手電筒凸鏡，成像效果如何呢?
中央對焦一樣犀利

相機COMS感光側邊的合焦成像的情形一樣犀利但有些扭曲，中央合焦範圍的圖幅比杯狀放大鏡的大一些，可看性更好，更適合拍影片，比如說昆蟲劇場等。

cp940304

cp940304
個人積分：213分
文章編號：48290592

213分

52樓

2014-01-17 22:09

chin11072002 wrote:
行車紀錄器改造成攝影...(恕刪)

太讚了
大大這些型號我都有
不知道可以發揮到如此極致

chin11072002

chin11072002
個人積分：434分
文章編號：48295237

434分

樓主

2014-01-18 9:29

cp940304 wrote:
太讚了大大這些型號我...(恕刪)

謝謝讚美。大大也可以配套(L2迷你手電筒、鏡片)一起玩啦。

去年七月被行車紀錄器業者拐去買一顆來完之後就被吸過去了，只能說這代的1080P的行車紀錄器太好用了。讓我拿它來改造不少萍時會用到的攝影功能。

這個ST650除了沒有ZOOM鏡頭外，錄影拍照應付大眾日常生活的拍照攝影功能足足有餘。最近對焦距離25公分左右比一些消費型數位相機規格好。感光元件1/3"只比消費型相機類單1/2.3小一點點，而1080P的錄影功能又比它們強很多，當然是擁抱他囉~~

只要一片荖花放大鏡可以把最近對焦25CM推進到10公分內，更高倍的放大鏡貼上去就是微拍攝影機。簡單好用，讓我這個剛老花眼兩年的人來說，繼續戴近視眼鏡，不想帶斜眼看人的老花近視兩用眼鏡的人來說，放大鏡是隨身攜帶的必備品，這樣的組合應該是最速配野外觀察的。

另也是老花眼的人會準備的偏光墨鏡對付水中、汽車玻璃等有效。行車紀錄器(應該說中央控制鏡頭，老外生態紀錄影片用的很多，台灣因為把相機設定在貴族休閒活動就忘了物理光學原理的心智活動)也可以在鏡頭前加上不少效果鏡片一起[成像]。

chin11072002

chin11072002
個人積分：434分
文章編號：48415603

434分

樓主

2014-01-26 9:38

大獨眼龍用的T6/Q5手電筒的凸鏡效果不錯，外加把T6設定當露營燈用，手邊的迷你手電筒數量不足，上網添購了一把L2/U2手電筒，順便購買手電筒腳架(攝影腳架外加一顆手電筒座才賣150元比攝影界最便宜賣180元還便宜跨界買東西有好處的)與手電筒鏡頭(沒有純賣鏡片的只賣給軍事生存迷改造手電筒使用的含外殼的鏡頭組每組50元)。新添購的三樣東西馬上發揮CP值。沒加鏡頭狀態下的迷你L2手電筒確定比T6亮，馬上轉為新聞攝影燈用。多購買的一顆凸鏡鏡頭加上行車紀錄器效果一樣好，但拆下鏡片很難(用超音波縫合的)只好整個鏡頭[利用]，東測西測後發現跟白牌GT650剛更新韌體K大推薦的SZGT680W 2.7G兩國版很麻豆，鏡頭長度套上去之後剛好，最讓我訝異的是畫面竟然沒有黑框，比先前測試用的15X罩杯放大鏡有黑框情形效果更好，經過比對畫面的合焦範圍獨眼龍一樣且擁有SZ2.7G版的畫質效果更優，且放大倍數接近15X，但無法拆下鏡片，因此整顆手電筒鏡頭直接利用套上白牌上，接著改造先前利用的光圈的口徑讓LED定位在微距攝影補光燈最佳位置--發光點在凸鏡鏡片下方一點幾乎平齊。都到位之後接著調配手邊的所有行車紀錄器的效果設定位置後，這台已經更新韌體到2.7G2的GT650原先擔任車尾行車紀錄用，改為大畫幅中倍數的定焦微距攝影機，確定專用後接著把LED燈光配線與封裝鏡頭。

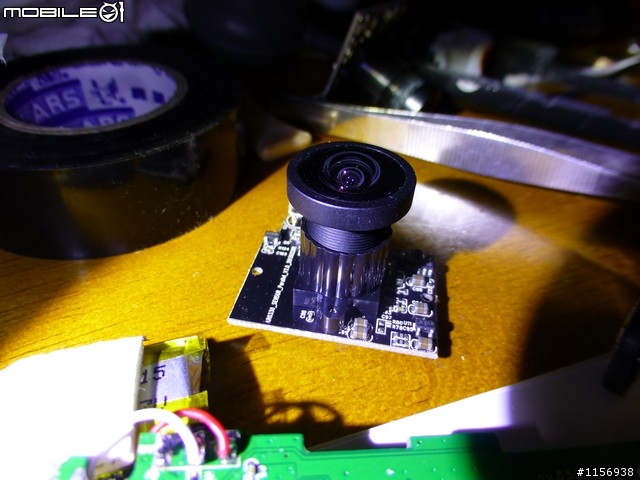

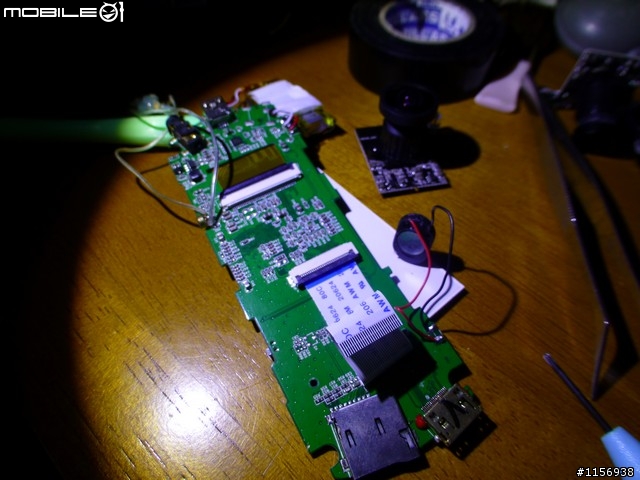

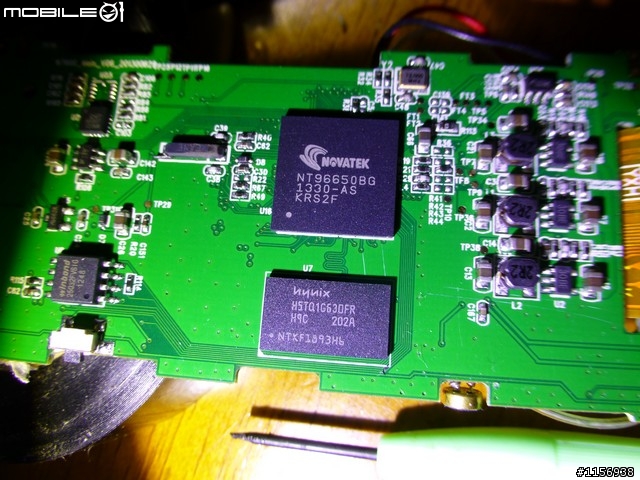

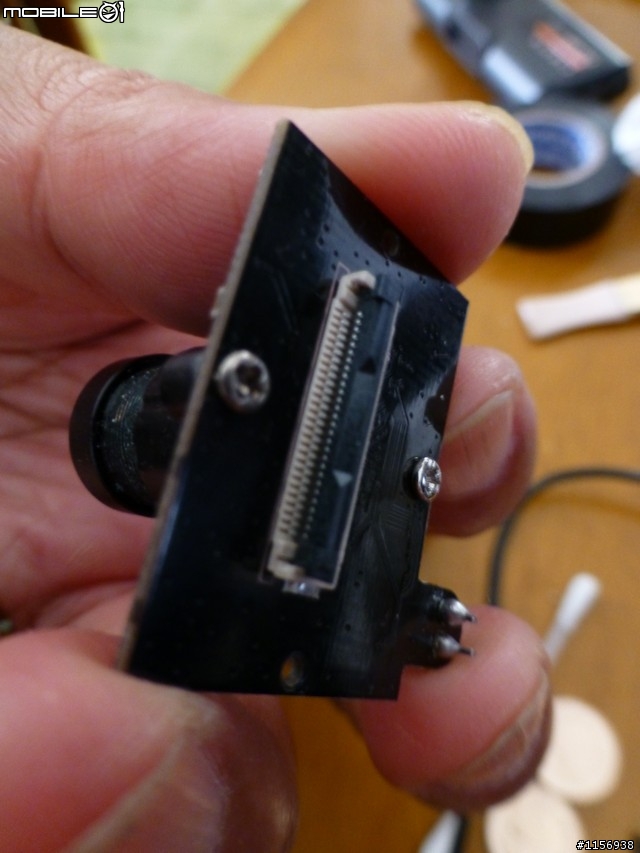

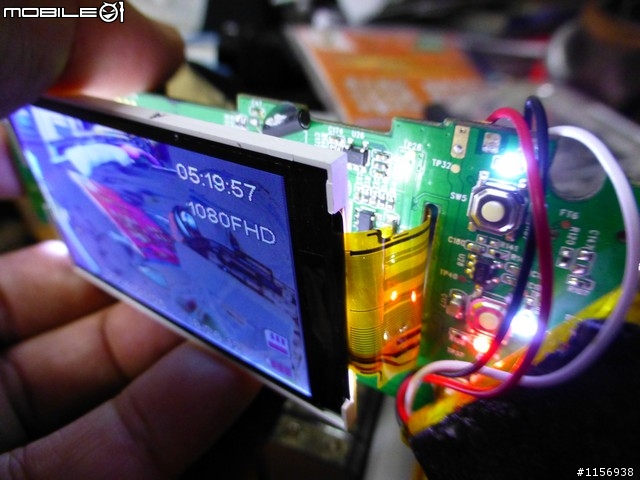

言歸正傳，摔破鏡頭的GT680 的170度鏡頭後改裝140度鏡頭添加麥克風插孔後轉做新聞攝影機，後再買一台GT680來補齊170度攝影需求，新買的這台發現夜間表現沒有前面那台好，因此心生一念把170度鏡頭換到麥克風插孔那台，再拆140度這台時因出力不均勻鏡頭從排線處自己掉下來，哈~~這下怎辦?之前拆數位相機排線掉下來之後要再裝回去要動用到雙防靜電捏子，行車紀錄器便宜會那麼精密嗎?用手試了一下鏡頭接上排線原理機械式的很簡單的插壓扳OK。改了念頭...更換主機板到新買的這台上然後裝上170鏡頭。好處是原先改造新增麥克風孔的主機板換到新買機殼上後就可以利用了。新買的GT680主機板換到舊機殼上搭配先前更換的f1.4大光圈鏡頭擔任後車尾腳色更好。

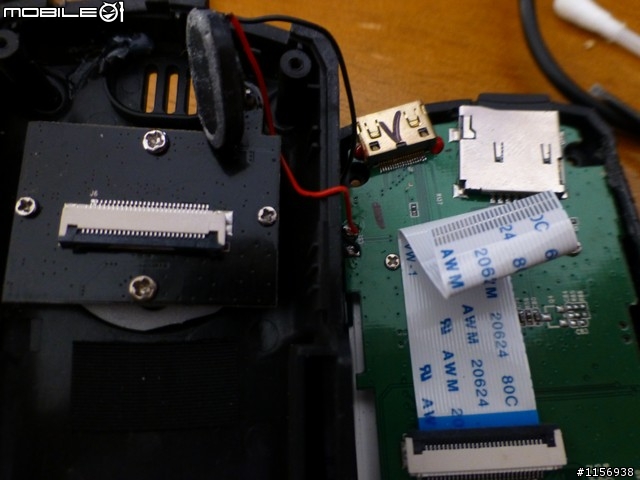

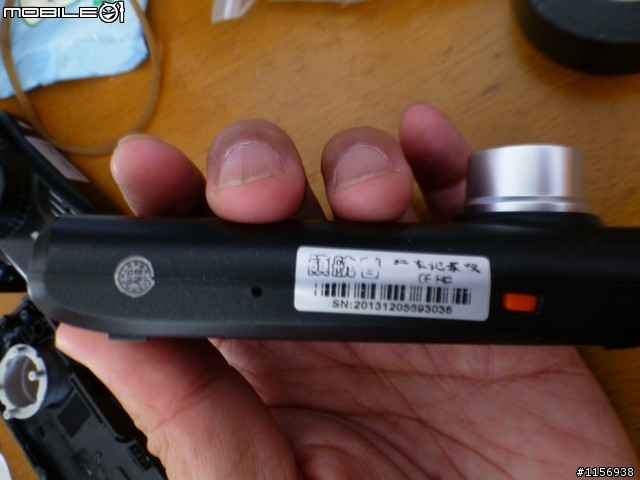

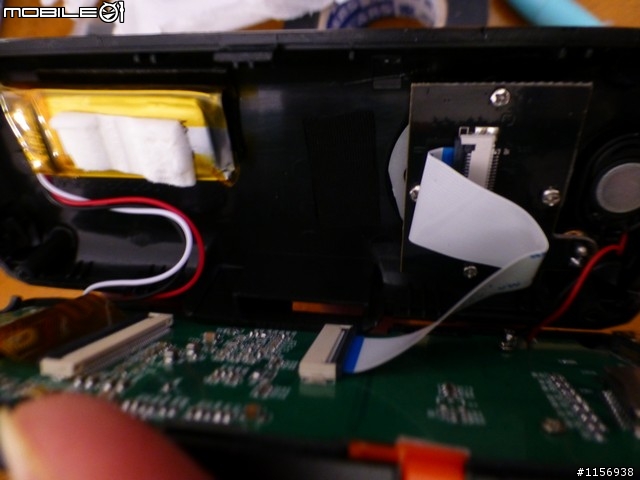

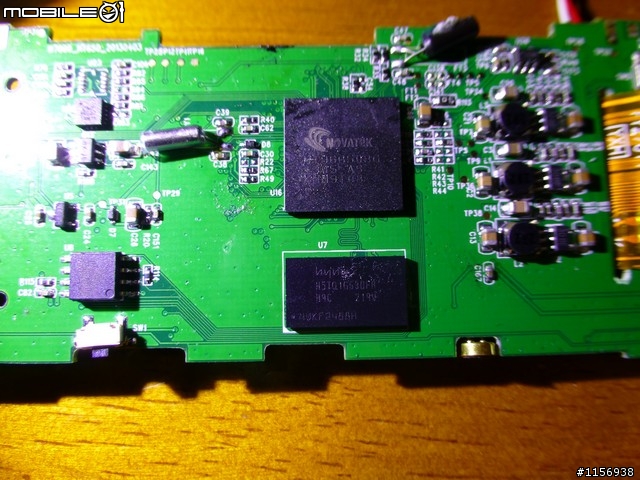

新買170 GT680拆機
