[換主機板]大目獨眼龍-增加麥克風座-換鏡頭-天使燈-高動態定焦微距攝影機-GPS行車紀錄器戴老花眼鏡-行車紀錄器遇上行房紀錄器 (第5頁)

chin11072002

chin11072002
個人積分：434分
文章編號：48020928

434分

樓主

2014-01-02 11:26

showhh123 wrote:
請問大大最後一張圖 ...(恕刪)

上籃GT650與右下黑色GT680拍照都顯示96650晶片。拆開確定是96650晶片。

有防水盒ST650(標示HD 1080P)迷你行車紀錄器是烤漆金屬外殼(這台是運動攝影機，汽車行車紀錄器是十多項功能配件中的一項而已)，還沒拆過，拍照顯示96460。

因這批1080P行車紀錄器拍照拆機看到TIO的拍照顯示96650，顯示TIO的都有，因此無法判斷96460是不是真的。

比對過96650、96460錄影在臉部暗部的處理96650躁點比較少但黑臉。96460的表現明亮但躁點比較多。整體畫面在低光(比如說浪漫的咖啡廳、茶藝館等)下的人類臉部96650躁點少畫面比較暗也比較模糊。96460躁點比較多但畫面明亮清晰。

因有隱私問題就沒貼範例圖囉。

96460拍昨天的夕陽的色彩比96650優。

showhh123

showhh123
個人積分：29分
文章編號：48023365

29分

42樓

2014-01-02 13:36

chin11072002 wrote:
上籃GT650與右下...(恕刪)

感恩感恩!! 最近也在注意行車紀錄器^^

inggoody

inggoody
個人積分：236分
文章編號：48027722

236分

43樓

2014-01-02 17:47

chin11072002 wrote:
這台GT680的機板布局是非常適合改造的行車紀錄器，尤其機身上有多餘的孔沒有焊接其他零件(跟其他96650晶片行車紀錄器多餘孔焊接GPS接頭情形不同)可以改其他用途，比如說外接麥克風讓這台在街拍、...

這個孔沒有作用主機板也沒焊接預備的GPS叉口，是個空位可以焊接插入式麥克風給受訪者麥克風畫面、...(恕刪)

chin大大，

這一定要推一下。
若日後您果真改裝了麥克風，還請不吝來分享所用材料及改裝過程，
好讓一竅不通的小弟可以東施效顰一番。

PS.我聽朋友說，如果處理音訊這部分的機板太差，那麼改裝麥克風不一定能夠提升收音效果。不知是否如此？

～一切的安排都是最好的安排～

chin11072002

chin11072002
個人積分：434分
文章編號：48037970

434分

樓主

2014-01-03 10:23

inggoody wrote:
chin大大，這一定...(恕刪)

謝謝啦。

這邊特別提到收音孔是要給你參考的。你有看到，傳達成功囉。這要謝謝法客兄點解啦。我只是根據他的點解再來思考新聞現場的一些需求，這台相機讓記者自說自唱我自己跟小孩測試過了，但想到如果還要訪問路人，拿著相機直接對著他會變成[剪接疑問]，要避免剪接疑問就是現場同時同畫面就需要一個[法棒]把[說話權]交接給受訪者。有此必須的需求才會去思考這個麥克風孔在這麼迷你的新聞現場採訪攝影機時的狀況。(有新的道具可以應用到新聞現場我會找真的新聞現場去測試道具，常讓現場的記者、新聞主角嚇了一跳。面對新科技產品出現在新聞現場，新聞主角(如當市長的馬英九等)看到這個新聞紀錄器上當然也同步被我記錄下來囉~~

言歸正傳，你提到的收音效果，不知道你遇到怎樣的情況。我拿到的96650 1080P的這批行車紀錄器的收音效果都不錯。(收音效果=\=收音音質)，你上次提到的問題還沒解決嗎?要不要考慮反射板呢?(歌劇院的反射板要考慮到音質，一片賣價數萬元)。家庭用的收音不需要考慮音質。另最近有部以丹麥國會因CO2倒閣為背景的丹麥導演拍攝的電影(丹麥語、丹麥文)(氣候暖化是某些野心國家染指某些地區的一個藉口)，裡面有街頭監視器的[收音處裡]在丹麥國安局的處理影片聲音找出槍手的橋段，有興趣可以找來看看。

這台換了鏡頭的行車紀錄器是我拿到這批96650晶片中CMOS表現最好的一台(當然也是白牌最貴一台)。換了台灣品牌行車紀錄器用的1.4光圈鏡頭後，從170度(158度)魚眼鏡頭變為140度的超廣角鏡頭，兩者加在一起要做何用途呢?想了一天，測試各種光場與個人需求後決定[定型]下來專攻[高動態定焦微距攝影機]。便開始著手解決[補光]問題。

因GT680的LED在鏡頭基板上，手邊的電計已經送人懶得再買，無法測得LED供電電壓，只好保留與不再LED供電電路上動刀。只有外加電源、燈珠一途。考慮到整體造型與需求馬上[開發]--仿造一些市面上高倍放大鏡在鏡筒旁放入燈筒的雙筒做法，也解決在台灣買不到大口徑杯狀放大鏡自帶燈光的問題。

考慮到野外生態調查鏡頭髒掉毀損很快，路途遙遠與艱難才抵達觀察點的狀態要馬上製造新的鏡頭的這樣前提下，製造與替換都要很快。因此就產生以下的帶燈頭大口徑杯狀放大鏡。真神~~

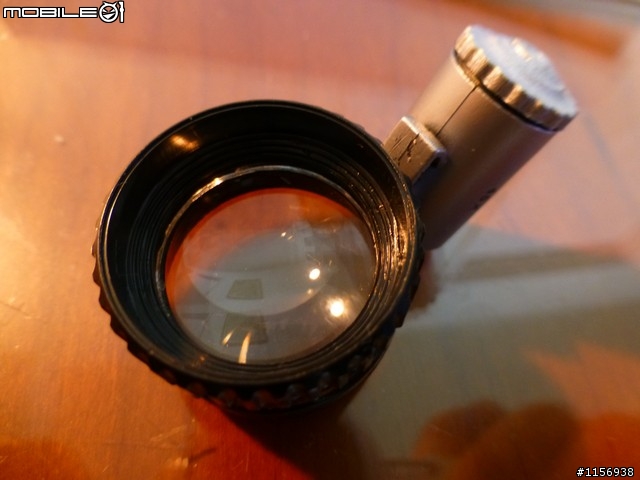

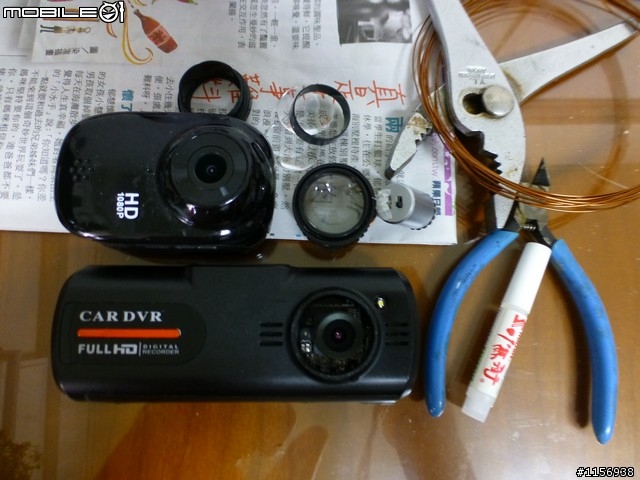

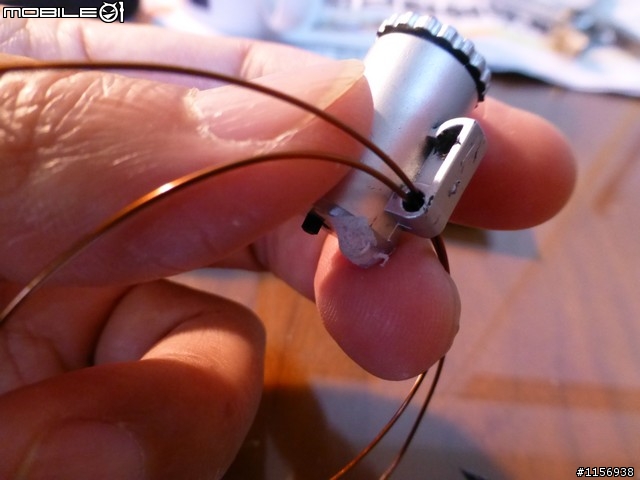

這邊用的材料:15X杯狀放大鏡、燈筒從45X放大鏡拆下來(市面上不少類似造型的放大鏡給各行各業用)組合在一起的採用[線材]--野外生態調查會自備的材料。金屬銅線、PE釣魚線、尼龍釣魚線等都可以使用。縮緊後上快乾膠定位與固定線材就變成可以調整燈光角度的自製杯狀帶燈放大鏡。這個鏡頭要單獨使用還是固定在行車紀錄器上呢?

經過微拍攝測候發現這台換了1.4光圈鏡頭的GT680在微拍成像上非常犀利，就決定往[微距專用攝影機]且[定位在定焦](很想接上PANASONIC ZS20鏡頭變成大砲微距通吃)以應付野外秒殺紀錄用，開始整合囉~~

整合如下：

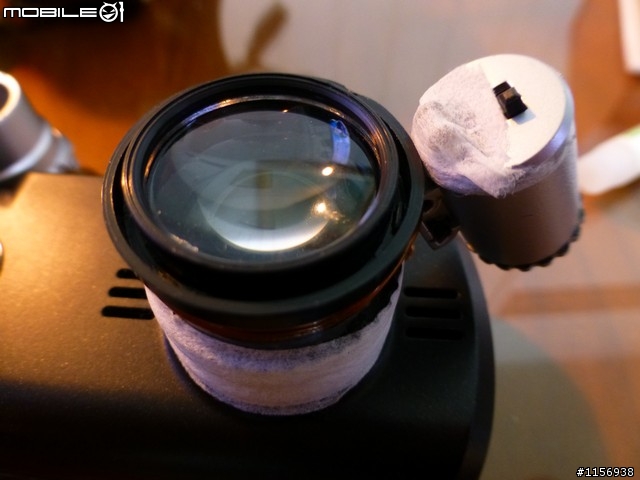

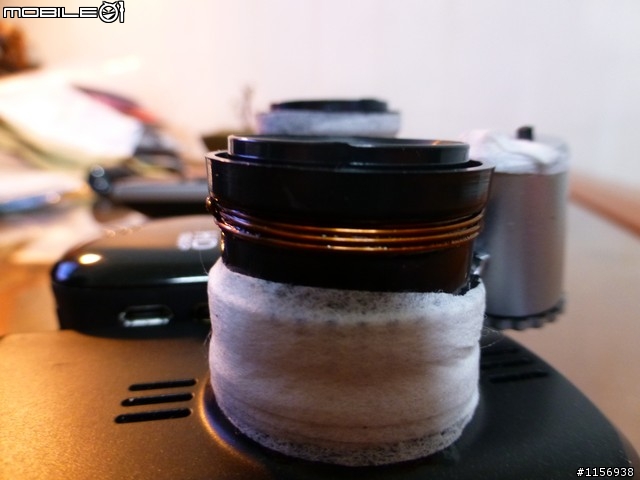

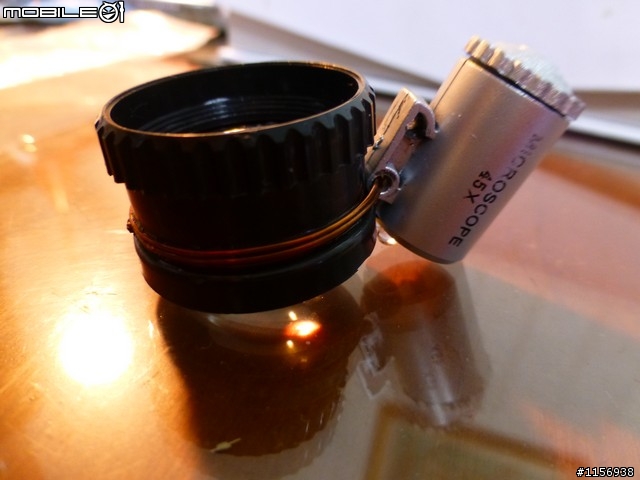

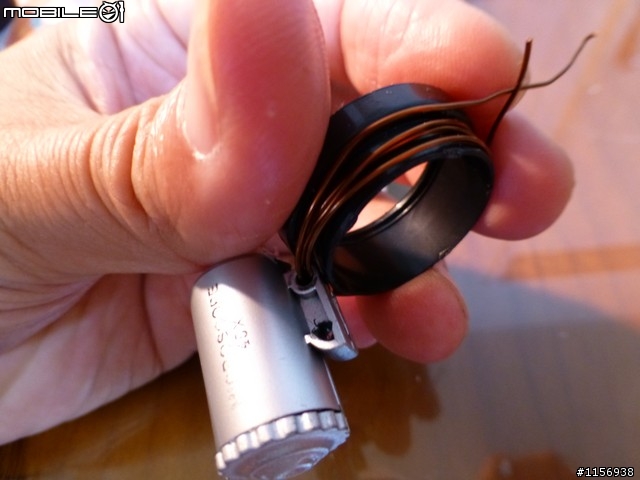

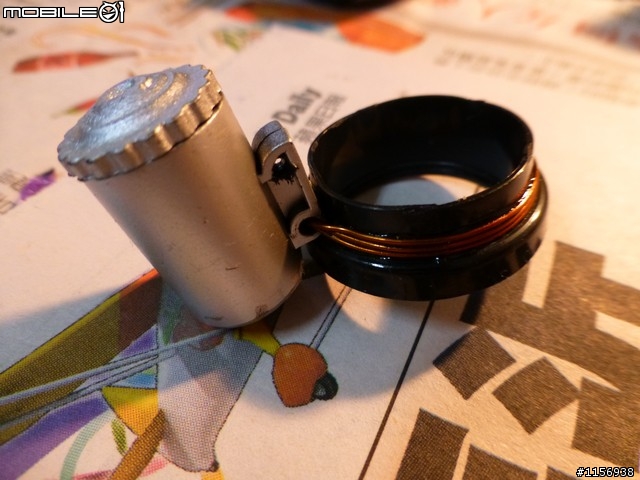

多方嘗試各種組合後採用我擅長的[線材]讓兩個圓桶綁在一起還具有調整燈光角度的鏡頭。

1

2

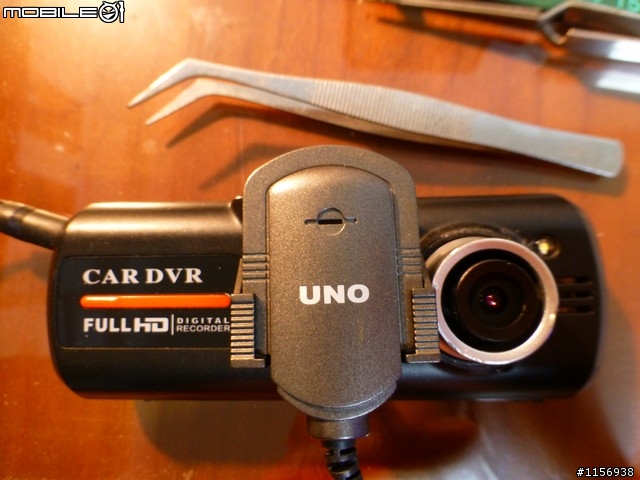

3 更換了鏡頭的GT680變成專用鏡頭。決定當專用的[高動態定焦微距攝影機]原行車紀錄器的鏡頭要做一些處裡。也考慮到願意讓我這麼接近拍攝的動物應該會屁屁挫不會跟我說話，但植物可能跟我說話(真的錄過植物說話的聲音耶，哈~)行車紀錄器原廠的收音孔夠用了。就沒改裝GT680增加收音孔。

4 我習慣用醫療等級的白色透氣膠布當散光布貼在閃光燈、補光燈前。

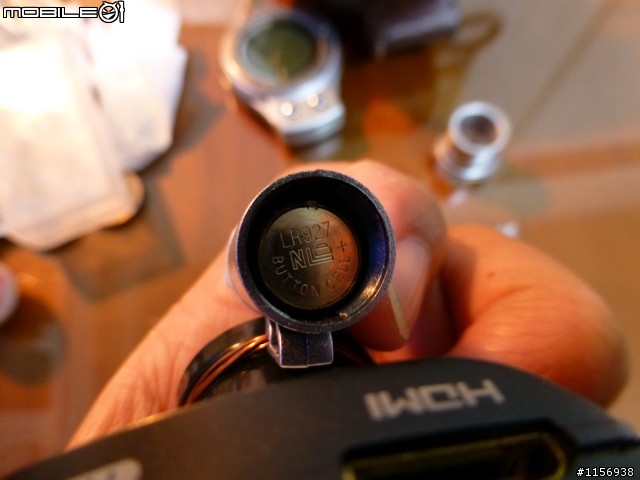

5 燈頭吃鈕扣電池

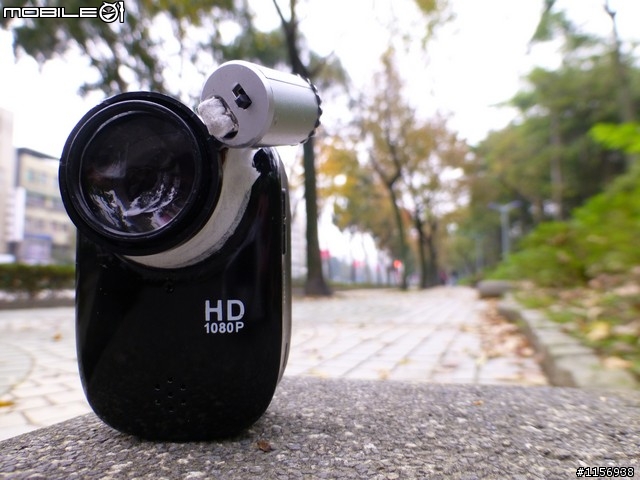

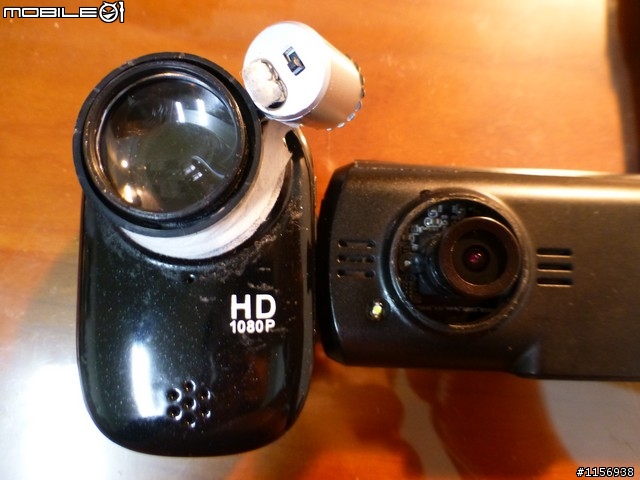

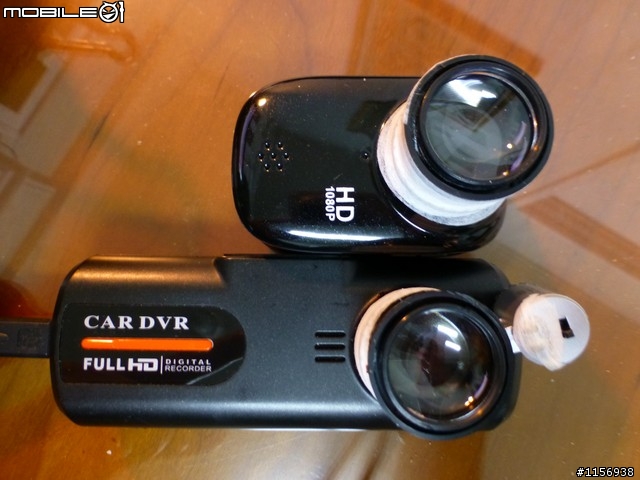

6 組裝完成後的專用高動態定焦微距攝影機與機動組合鏡頭的ST650(可以接天使燈)。

7 兩台鏡頭長度不同...GT680微距攝影畫面沒有[黑框]。兩台都可以單手操控同步拍攝有黑框、沒有框的影片與照片，影像語言不同。

8 測試用的微距攝影非常犀利，鏡頭帶燈頭的微距光雕很有立體感

眾貫蕨成熟孢子

正在登大人的孢子

老老熟的包子

微距光雕效果很好合焦視域大無黑框鳳尾蕨包子粒粒皆清楚(可以把孢子造型光雕出來) 葉脈凹痕與葉表質感都有表現出來

田野實拍

松葉蕨冒春芽背景天光與前景補光

樹悉若蟲

海南書帶蕨度過乾旱後在這波連下十六天雨恢復生機了

土馬宗的思春

沒有四邊黑框的微距攝影還有點不習慣的，尤其16:9的構圖。
這顆確定可以用來拍攝昆蟲劇場了~~

chin11072002

chin11072002
個人積分：434分
文章編號：48068569

434分

樓主

2014-01-05 9:48

inggoody wrote:
日後您果真改裝了麥克風...(恕刪)

果然[日]後就改裝了~~

謝謝法客兄之前的點解，增加收音孔解決遠距收音問題。

GT680換了鏡頭後因成像效果不錯裝了裝了放大鏡改為[高動態定焦微距攝影機]，本想固定下來，無奈在拍攝樹頭一株松葉蕨無法穿梭自如，只好再次改裝...將這顆帶燈頭的鏡頭放到機身只有五公分的ST650上面好可以在樹叢內穿梭自如。

對調鏡頭過程如下

一個手掌可以同時抓兩台ST650同時運鏡拍攝喔~~這次改造鏡頭讓ST650微距拍攝沒有黑框，並增加濾鏡讓拍到的畫面很有立體感。

(數位相機拍攝)

你看早春開花鵝腸花迷你花苞開苞了露出花蕊上的花粉粒粒清楚
(ST650)

鴨拓草花粉都快掉了更誇張的是可以拍出[細胞]等級
(ST650)

GT680沒當微距攝影機了就恢復了巴掌大新聞攝影機，外接麥克風變成必須功能，昨天進行改造。按照法客兄的點解麥克風兩腳牽線接上35麥克風插孔。因此昨天安排了[行腳紀錄器]微距篇從我家[溫州街這頭走到那一頭](高中國文課文之一)想說一路行腳經過大安森林公園賞鳥與走到光華商場買零件的，無奈大安森林公園楓紅太漂亮了，中間改行程改拍楓紅大安。

(數位相機拍攝)

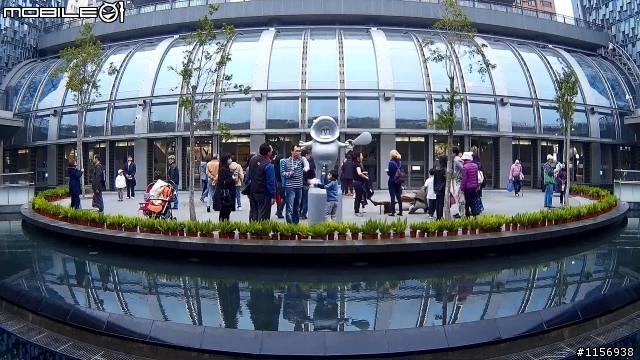

去大安森林公園還有一個目的:拍攝GT680換了鏡頭後的超廣角拍攝的[橫幅廣度)如下，不能拍到捷運大安森林公園站的瀑布水池的外緣，只能拍到內緣青蛙瓜瓜瓜。

你看下午四點多烏雲罩頂空氣瀰漫著沙塵暴天光昏暗下拍到的清晰畫面，換了鏡頭的GT680果然不依樣

(GT680換鏡頭後拍攝)

後來到永康街搭捷運到光華商場找收音孔插座，電子零件行說沒賣單音麥克風插座零件，買了立體音麥克風插座比對一下雖然可以敲掉但不是最佳方案只好找已經毀損的形魚紀錄器一代基板上的AV OUT孔來玩。

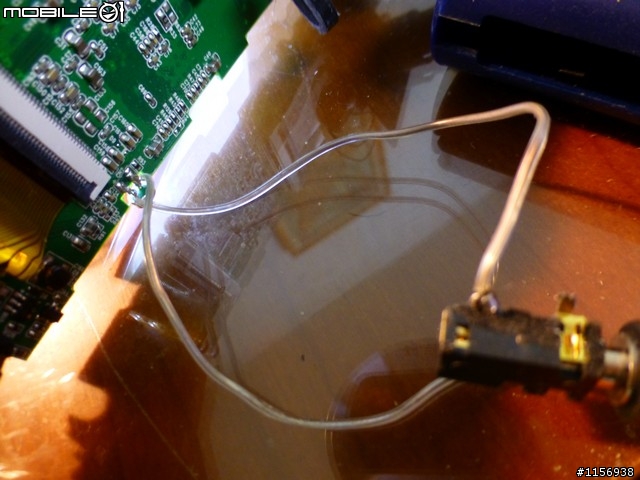

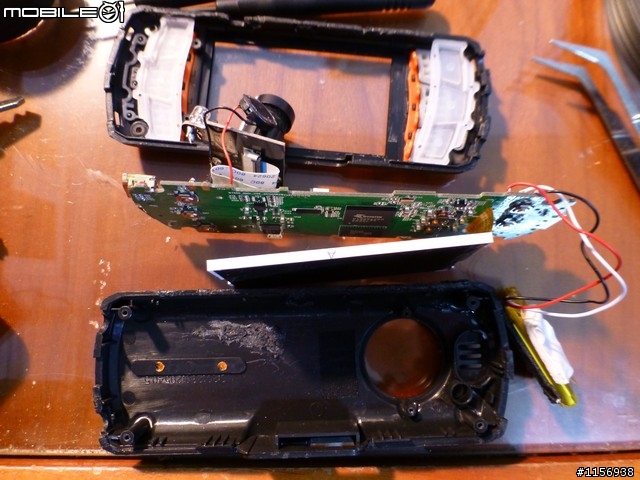

沒有完整拆下主機版無法順利把線布在基板上收音座雞腳上。

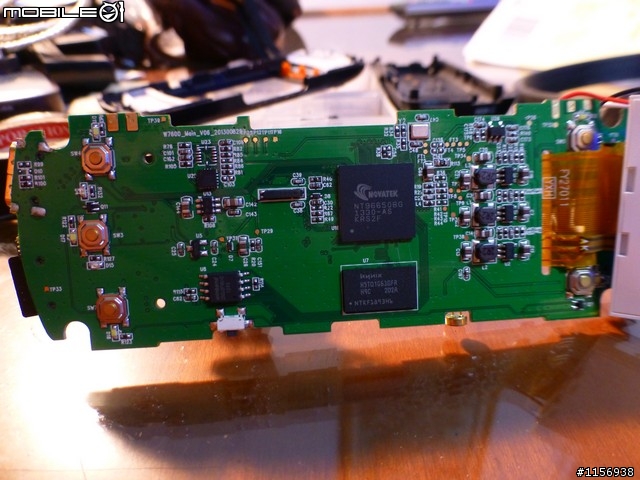

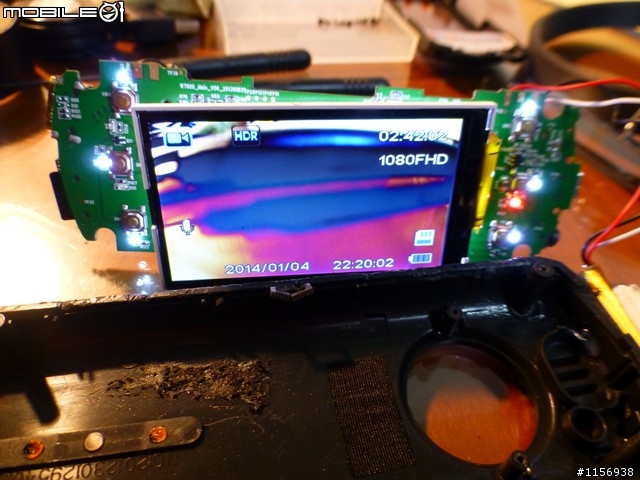

拆下主機版一邊開機一邊測試收音狀況。開機後的GT680的主機板真有夜總會的味道。難怪畫質不錯。哈~

測試OK後開始焊接與布線可能行測試，包括組裝外殼都要列入測試，以免無法包裝完整。

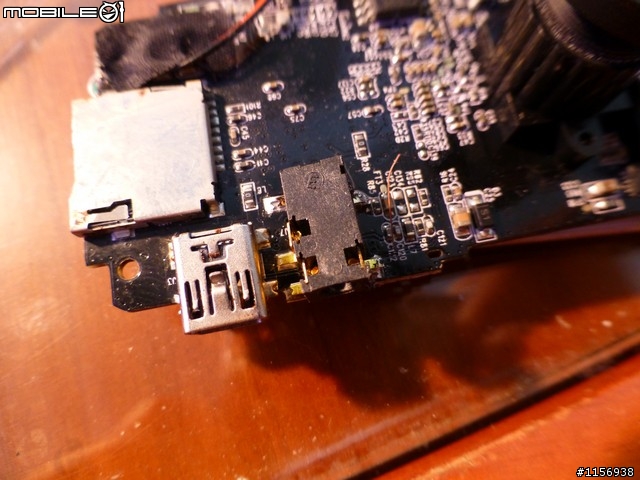

收音插座考慮到電路問題，採用熱熔膠黏合，要精準的對準機殼插孔位置，熱熔膠用滴蠟方式滴到精確位置在還沒凝固前調整角度讓她精準黏合位置。熱熔膠固定力沒焊錫強，便把鎖孔的螺絲列入凝膠插孔時吃力受力的抗力位置之一，在鎖孔上滴上一滴熱熔膠盒蓋時鎖上螺絲吃進熱熔膠。熱熔膠也不能黏在外殼上以免無法拆開外殼。

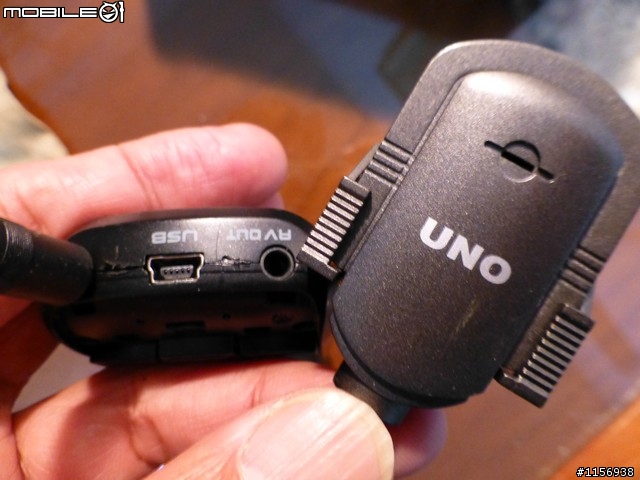

完工後有收音孔、換了鏡頭的行車紀錄器GT680搖身一變成為巴掌大的新聞攝影機UNO 1號一代機類比AV OUT、數位HDMI，為記錄黑暗而生的新聞攝影機誕生了(2號機加上2米解析度全球電子衛星地圖地形圖、GPS、WIFI、NFC、氣象儀專攻紀錄明日過後的世界)，跟上一世紀發明的ENG比較來這台數位新聞攝影機是不是超級迷你呢?

跟小孩說她今年的寒假作業就是採訪十條新聞放上YOUTUBE上分享靠點閱率賺廣告費...
他就是UNO聯合國新聞特派員

chin11072002

chin11072002
個人積分：434分
文章編號：48068871

434分

樓主

2014-01-05 10:17

inggoody wrote:
chin大大，這一定...機板太差，那麼改裝麥克風不一定能夠提升收音效果(恕刪)

您買的GT650的主機板上出廠時已經內建GPS插座，可以把接腳斷電後從收音座接兩條線變成麥克風插座。我用GT680這個位置是空的，沒有內建GPS插座，不燃我應該會用斷腳方式把GPS座上下顛倒縫合。

inggoody

inggoody
個人積分：236分
文章編號：48077616

236分

47樓

2014-01-05 22:42

chin11072002 wrote:
這邊特別提到收音孔是要給你參考的。你有看到，傳達成功囉。...
言歸正傳，你提到的收音效果，不知道你遇到怎樣的情況。...

chin11072002 wrote:
果然[日]後就改裝了...拆下主機版一邊開機一邊測試收音狀況...

chin11072002 wrote:
您買的GT650的主機板上出廠時已經內建GPS插座，可以把接腳斷電後從收音座接兩條線變成麥克風插座。我用GT680這個位置是空的，沒有內建GPS插座，不燃我應該會用斷腳方式把GPS座上下顛倒縫合。

Chin大大，

滿心感謝與感激。

請問您外接麥克風之後，收音效果比起原來內建麥克風，有多少的提升？
您提供的改裝方法及建議，給了我一線希望。這種電子類物品的DIY我完全生疏外行，老實說您的麥克風改裝講解有些我仍看不懂，但無論如何小弟先記下了，待有空嘗試DIY時，不懂之處再來請教您。

由於家有輕度自閉的孩子(亞斯伯格)，為紀錄其不定時出現的言行(供大人及治療師、老師們參考檢討)，我一直在尋找經濟好用的錄影器材(有很多類似家庭都有這樣的需求)。我試過微型DV、錄影筆、偽裝時鐘型針孔、行車紀錄器、攝影機...等等，比來比去，還是行車紀錄器優點最多，但在家使用卻總是收音不好，是唯一大缺點。這也讓我幾乎要放棄行車紀錄器了。

二週前我曾帶著GT650到原購買的店家找老闆，現場實際測試我的GT650及店家的ST650的收音效果。在店家那裡，二台所收錄的人聲都夠清楚，但是同日回到家裡再測試，距離僅約3~5公尺，我的GT650就是無法清楚收音(以HDMI接電視播放及在電腦上播放，都聽不清楚說話內容)。由不同環境(店家及我家)的測試結果，研判可能是我家的環境因素(空間格局、家具擺設等等)對於收音效果影響很大。

～一切的安排都是最好的安排～

chin11072002

chin11072002
個人積分：434分
文章編號：48081845

434分

樓主

2014-01-06 9:28

inggoody wrote:
Chin大大，滿心感..可能是我家的環境因素(空間格局、家具擺設等等)對於收音效果影響很大。.(恕刪)

在室內低頭講話的機率最高，如果地板採用吸音材質會有這個問題。如果你又講究牆壁採用吸音裝裱避免妨礙鄰居也會有你說的問題。

按照你說的方法可能需要A(聲音)跟V(影像)分開處裡，如果講求A跟V同步就需要在一台機器上或者AV MIXER上處理。這些道具不便宜。

要便宜且AV同步的，影片畫質最好的目前應該是96650晶片與他的衍生或下一代晶片的影音記錄器(目前應用在行車紀錄器、監視器、小型AV如電子影音手表、運動攝影機與某些大廠的數位相機內的錄影模組)上。

行車紀錄器主機板的好處只有一板搞定，最簡單鏡頭VIDEO影片記錄與麥克風收音聲音紀錄與同步合成紀錄(中間可以加入字幕如我們看到的日期、GPS、車牌(標題)、品牌等，也有其他輸出介面(聲音[喇叭])、監看的螢幕、數位影音HDMI、類比影音AV OUT與紀錄記憶卡。因此改造容易。

我用的收音麥克風是電腦用的，一顆才19元，還沒用到好一點的麥克風接上去測試，主要考慮到收音效果太好的麥克風會跟原行車紀錄器的收音差異太大變成[旁白]。這台新聞攝影機除了家庭事件攝影外，還給小孩當作攝影機玩，當然也幫我記錄一些社會事件。原來收的是背景聲，聲音比較沒有[空間感]，增加麥克風可以讓影片中的人物的聲音或特定現象如水流等透過有線或無線麥克風收音凸顯他的聲音變成主聲音。

如果你要讓小孩的聲音凸顯只有把聲音紀錄專用麥克風收音。可以用類似LED聖誕燈那樣把多個麥克風串在一條線上在綁在上行車紀錄器上的收音做的那兩隻腳上就OK了這是最方便、省錢的方式。布線方式就看你需求了。

chin11072002

chin11072002
個人積分：434分
文章編號：48101298

434分

樓主

2014-01-07 10:47

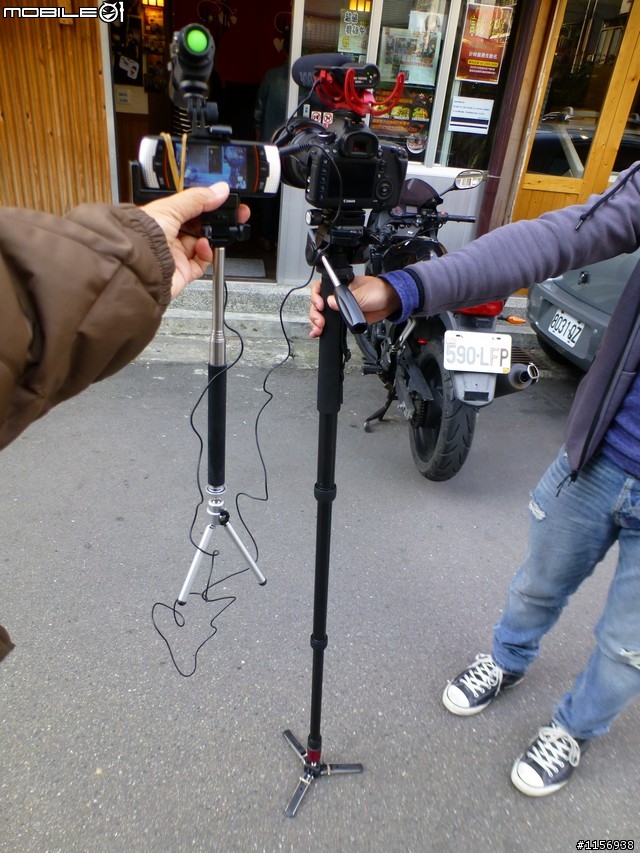

分享一下GT680更換鏡頭新增麥克風插座後組裝成新聞攝影機後在街上取景的整體造型。

右邊是某台灣收視率超高的綜藝節目正在巷弄街拍跟攝影師請求跟我的道具合拍，他很阿莎力地答應，也沒要求我不要貼上網路以免洩漏他們還沒播出節目的內容。他採用單眼相機外接麥克風，用單腳架當穩定支撐架錄影。(目前台灣的電視節目的攝影機不少被單眼相機的1080P錄影功能取代)

跟我組裝起來的GT680新聞攝影機造型雷同。但我機上裝的不是麥克風，是補光燈，這補光燈也當作攝影機的提把給街上追畫面用。麥克風線裝得隨時可以遞給受訪者新聞發言權權杖。也可以掛短線麥克風、無線麥克風小蜜蜂等用途或者野外收音掛上集波罩(銀膠防熱雨傘帽很適合當作折疊式圓盤集波罩攜帶方便一物兩用)。

支架採用很輕的自拍腳架，考慮到需要站立用桌上型腳架銜接。行車紀錄器用手機架組裝，補光燈用行車紀錄器附送的吸窗支架拆下零件後跟單車用手電筒支架組裝後變成這台攝影機燈架與手持攝影時的支撐點。

自拍架110公分長。收納29公分長，一般賣150-250元。桌上型腳架(網拍賣的手機腳架一分為二，手機架接自拍架上方裝行車紀錄器，下方接自拍架當支撐腳架)，一般賣80-300元。單車手電筒架10元。跟行車紀錄器上面接頭的零件是購買96650白牌機有附送延長接頭的末端段拆下來組裝的。

chin11072002

chin11072002
個人積分：434分
文章編號：48263015

434分

樓主

2014-01-16 11:52

chin11072002 wrote:
海南書帶蕨度過乾旱後在這波連下十六天雨恢復生機了...(恕刪)

回春了大地回綠了

行車紀錄器在秋天拍紅葉、紅葉真漂亮，在春天拍綠色真的綠了...生命力真強~~

所以行車器錄器的CMOS在處裡紅綠燈上有特異功能連帶了拿行車紀錄器來拍餐廳美食與大地春回特別色彩特別艷麗?
