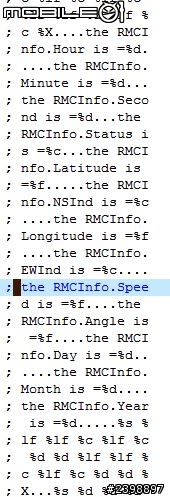

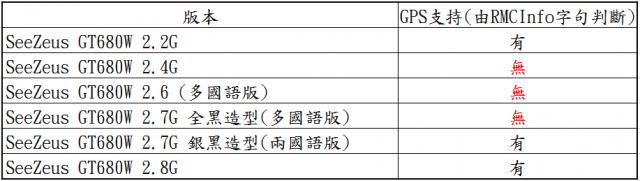

可以確認GPS 協議只保留RMC訊息就可以，而full-black版本的fw96650a.bin韌體中沒有類似的語句。
所以要支持GPS，可能需要刷YTX000FW.bin這個韌體才行。
只使用NMEA 的 GPRMC protocol

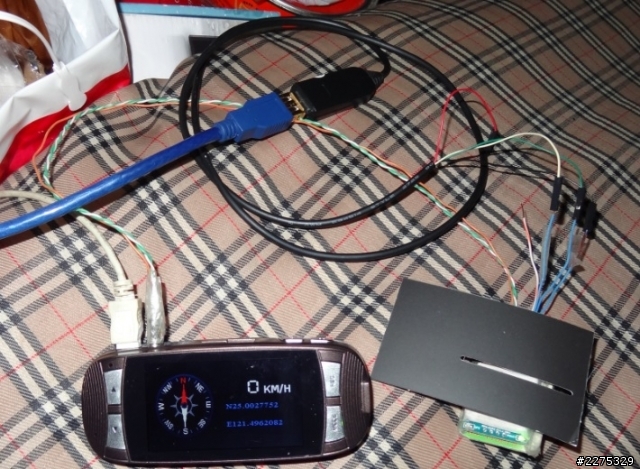

96650機器 也可顯示經緯度 速度 羅盤
只是感覺第一次 定位較久才顯示羅盤 約需三到五分鐘
00:21 更新 但檢視影片檔內 都有經緯度 速度(應沒有漏封包或待查)
只是有時沒有 GPS銀慕保護之 羅盤
00:47 更新 2.6版 YTX000FW.bin 接GPS模組
到目前為止 錄影會自動停止 沒當機
還沒有羅盤畫面 , 影片檔內 皆 沒有 經緯度 速度
2.4版 YTX000FW.bin 接GPS模組 會當機 需戳reset
2.4版 2.6版 不接GPS模組時 機器皆可正常工作 有繁體及多國語言
casio945 wrote:
請問一下如果把GPS...(恕刪)

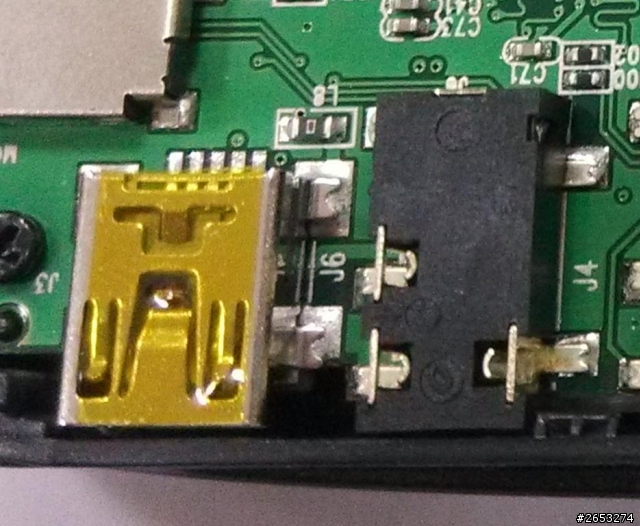

比較不建議使用原耳機座
此為六層板PCB 如欲斷開3.3V
怕原本中間內層3.3V沒完全斷開(只部分斷開 而內層仍連著)
又接5V上去
造成3.3V與5V短路 嚴重時會燒毀
(如能完全斷開3.3V 不影響其他電路 則OK)
建議拉出 GPS_IN ; 5V ; GND(GROUND)三支腳
接三條線 到外接耳機座或接此三條線出來 到GPS模組
測試OK後 必要時96650機器 再鑽洞固定
請詢問廠商 只要能確定GPS模組 電源工作於5V是正常的電壓
及96650可接收 5V LEVEL
理論上5V LEVEL 是可以連接較長些 且比較穩定(對比3.3V)

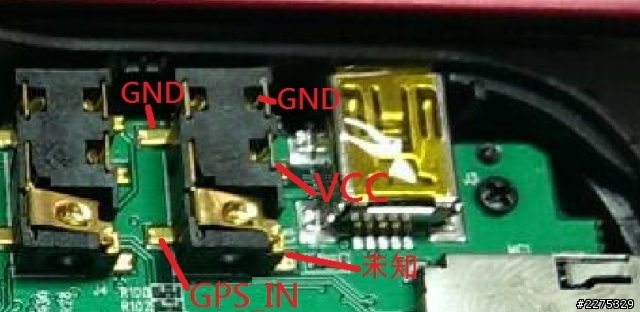

耳機座接點位置 附圖
共五個接點 有四接點有效 另一接點未知
GND VCC NC
GND ..... GPS_IN
用G1W白牌機3.5mm的3.3V供電時,等很久才定位完成
而且只要一操作面板
馬上PPS燈號就掉了
需要重開才正常
不知道是不是這台3.5mm耳機孔供3.3V的電不穩
有想GPS給他另外通電
3.5mm 只接TX與GND,不知道是否可行?
另外問一下 VK16U6 有些資料查詢只能設定到2Ghz:
參考來源:
http://www.yettaradio.com/e_productshow/?29-VK16U6-ublox-GPS-module-with-antenna-ublox-module-232TTLUSB-signal-output-29.html
http://www.buyic.com.tw/product_info.php?products_id=4786
都只有"最大速度：500m/s"
如果只設定 500m/s OK嗎?
hp_chiu wrote:
我的VK16U6用5...(恕刪)
依你敘述的狀況 和我先前很像
建議你換一條線再試試 (有可能是接觸不良或雜訊過大)
外接電源 接點要正確 來避免燒毀GPS模組
兩個GND接GPS模組要接在一起
意即
外接電源正極 -------------- GPS 模組 電源正極
外接電源負極(GND) -------------- GPS 模組 電源負極(GND)
96650機器負極(GND) ------------ GPS 模組 電源負極(GND)
96650機器GPS_IN(RX) <--------- GPS 模組信號輸出TX
並請確認你的GPS模組 正確的電源供應電壓
避免過壓燒毀GPS模組
