casio945 wrote:
如果能拿到這版的bi...(恕刪)
那看要不是著刷v2.6版...
這版好像是最新的...?
昨天kuanjin大大有提供載點!
載點可以到這邊去找!
http://forum.dashcamtalk.com/threads/shadow-gt680w.2311/page-29
CP值
目前已確定的是2.7G 2國語言版加 VK16U6 的GPS參照AlvinKong大的設定方法，可以成功連上。
補充一下接上GPS後各接腳電壓：
GPS 線長 20CM
GND - TX 2.2~2.3
TX - VCC 0.9~1
GND - VCC 3.323~3.325
定位時LCD會出現羅盤及經緯度畫面
GPS 線長 183CM
GND - TX 2.219~2.280
TX - VCC 1.0~1.1
GND - VCC 3.301~3.307
定位時LCD一樣在錄影畫面，但錄影檔有時會出現經緯度數字
今天 換了一條線 連接GPS模組
使用2.7版YTX000FW.bin
終於 終於96650機器 顯示gps羅盤了
錄影也有經緯度及速率(一般如設GPS銀幕保護一分鐘,滿一分以後才有機會顯示出來)
但時好時壞 有時不顯示
可能先前的連接線 雜訊過大
待處理訊號雜訊的問題
17:30 更新 先前一開始就將GSV移除,
原本使用 GGA;GGA;RMC;VTG 四個格式 機器有時不顯示GPS ,剛剛把GSA移除後 ,
只使用GPGGA;GPRMC;GPVTG 三個格式
目前更穩定了 可看到經緯度及速率
其他待觀察
等等將GGA移除 看看只保留RMC;VTG 可不可以
20:10更新 只保留RMC;VTG
也有經緯度及速率gps羅盤

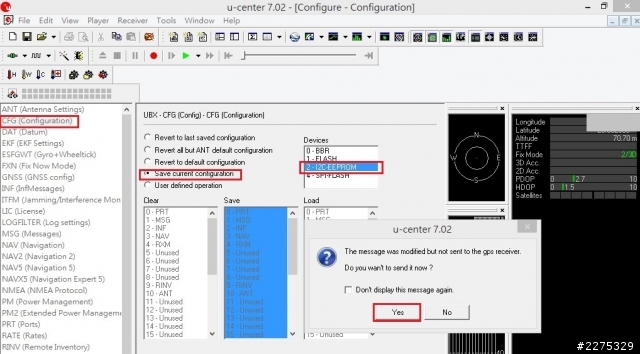

使用u-center 7.02
更改設定
記得在view ==> Configuration View ==> CFG(configuration)
選save current configuration ==> 2 I2C EEPROM
再點其他項目,如PRT 或RATE
會提示 然後選YES 寫入設定到GPS模組I2C EEPROM中
有寫入設定 GPS模組I2C EEPROM中,
重開GPS模組 ,才會維持上次你所設定的項目(如9600BPS; 5Hz;RMC;VTG.......)
以上均是燒2.7版 YTX000FW.bin時 所測試
-------------------------------
換了另一台機器 內燒有full black 2.7 FW96650A.bin
第一次測試 連接GPS模組後 開機後 一段時間 機器會當機
停止錄影,仍有畫面(黑畫面,有osd,無攝影影像),需戳reset
其餘待測試
21:45 更新 使用2.7版 YTX000FW.bin時
96650機器 及 GPS模組只使用RMC(GPRMC格式包含經度 緯度 速度)
也可顯示經緯度 速度 羅盤
13:47:03 $GPRMC,134703.000,A,2500.1685,N,12129.7614,E,0.03,,180314,,,A*7E
研判有可能96650機器只收NMEA的GPRMC格式
上一項GPRMC
緯度相關 2500.1685,N
經度相關 12129.7614,E
速率相關 0.03
UTC時間 134703.000 ==> 13:47:03
另設定為1Hz也可顯示經緯度 速度 羅盤 比較慢
只是設5Hz似乎比較快顯示經緯度 速度
感謝kuanjin大;AlvinKong大
