白牌聯詠方案NT96650之【看見宙斯】分身版 (第26頁)

hp_chiu

hp_chiu
個人積分：82分
文章編號：49143447

82分

251樓

2014-03-15 23:13

kos2008 wrote:
你是透過RS232連...(恕刪)

是的~

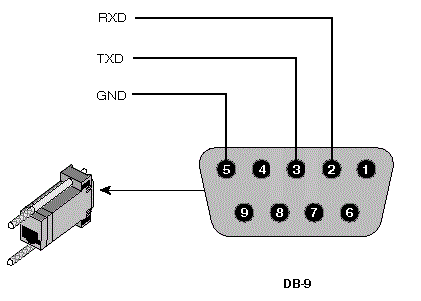

我是用pl2303套件 USB to RS232 (圖為線端,頭端 TX RX 相反)

RS232 的 RX TX 連接 VK16U6 的 TX RX , VK16U6
VK16U6 的 VCC 另外供3.3V~5V變壓器的電
VK16U6 的 GND 與 RS232的 GND 與變壓器的GND接在一起

VK16U6 拿到窗邊"目測"有在定位
PPS燈號會一秒閃一次

但是我的電腦的u-blox軟體不管設定9600等什麼的~
就是收不到GPS的訊息
所以無法設定5G等G1W要的必備條件

泣阿~

kos2008

kos2008
個人積分：0分
文章編號：49144146

0分

252樓

2014-03-16 0:07

hp_chiu wrote:
是的~我是用pl23...(恕刪)

我用的似乎比較簡單一些...
是這款的!

只要把相對應的線接上去就可以用了...(TX.RX.VCC.GND)

基本上vk16u6只要有電(3.3~5v)他就會自動去定位...
無論你的TX.RX是否有接東西...
所以你的狀況雖然vk16u6定位完成了...
但是TX.RX的接線可能有問題...
所以電腦才會接收不到訊號...
我在網路上看到其他的usb to 232的接腳圖怎麼是跟你相反過來的...
或許是不同廠商產品接腳也不同吧...

sch1688

sch1688
個人積分：47分
文章編號：49145578

47分

253樓

2014-03-16 3:50

kos2008 wrote:
插入機器就是一直黑屏...(恕刪)

你買的機器
應該是早期的版本
LCD可能和後期不一樣
所以會黑屏

請問你燒T200 7月還是9月的版本
何者有銀幕顯示
若是7月的有顯示就是早期機器

sch1688

sch1688
個人積分：47分
文章編號：49145597

47分

254樓

2014-03-16 3:56

hp_chiu wrote:
是的~我是用pl23...(恕刪)

GPS 模組是3.3V(or 5V TTL準位)
與RS-232不同(-12V; +12V)
可以請問估苟大神

請購買USB轉TTL
才可監看與設定

kos2008

kos2008
個人積分：0分
文章編號：49145777

0分

255樓

2014-03-16 6:07

sch1688 wrote:
你買的機器應該是早期...(恕刪)

我是刷2013.09.22的版本耶...

sch1688

sch1688
個人積分：47分
文章編號：49147197

47分

256樓

2014-03-16 10:57

kos2008 wrote:
我是刷2013.09.22..(恕刪)

那應該是後期的機器
那好奇怪
怎麼不能燒YTX000FW.bin
你的機器應和我是一樣設計(我有兩台2013.06.06購於不同商家的)

對了如仍願嘗試燒YTX000FW.bin
當你燒錄後,銀幕變黑,
等一段時間戳旁邊的RESET
看能不能正常開機

P.S.:
如AlvinKong所說:
提醒刷入兩國語言版YTX000FW.bin以後
有可能無法刷回原來的FW96650A.bin版本了。

我其中一台現在只能燒YTX000FW.bin
而不能燒FW96650A.bin

GPS測試到目前為止模組有定位接線及設定都正確
但感覺96650沒收到資料韌體燒任何版本皆相同

AlvinKong

AlvinKong
個人積分：1分
文章編號：49147383

1分

257樓

2014-03-16 11:17

sch1688 wrote:
那應該是後期的機器那...(恕刪)

G1W白牌機都沒有支持GPS的，出廠時也就沒有這方面的測試，所以可能板與板有差別。
建議再次確認接入gps後的各引腳電壓，
VCC 供電電壓恆為3.3V， GPS mouse接收到訊號後，96650機器的RX的訊號電壓不再恆為3.3V，會有跳變，可能是在2~3V之間跳變。

還可以試一下將VK16U6的VCC電壓接到5V來測試。

連續開機測試：有時GPS訊號會不穩定，所以把GPS mouse接好，放置在可以接收到衛星訊號的地方，96650機器開機，放置久一些，我在測試階段曾放置了一個晚上，然後回看視頻，發現某些時段96650有鎖定GPS訊號，確認了接線是正確的。

kuanjin

kuanjin
個人積分：66分
文章編號：49152134

66分

樓主

2014-03-16 19:36

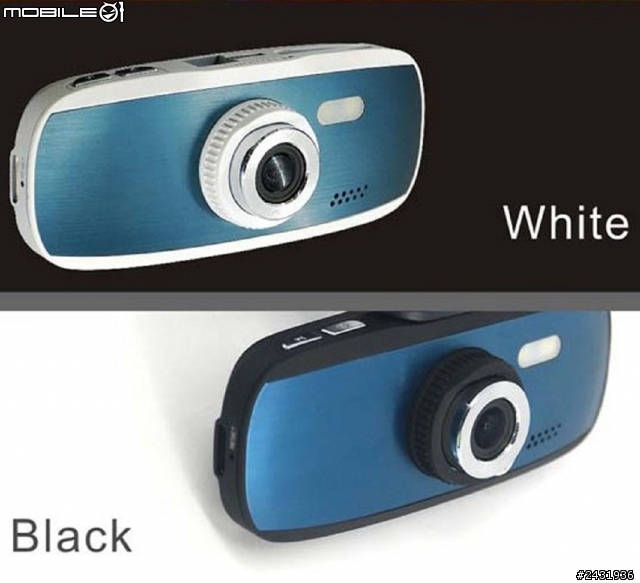

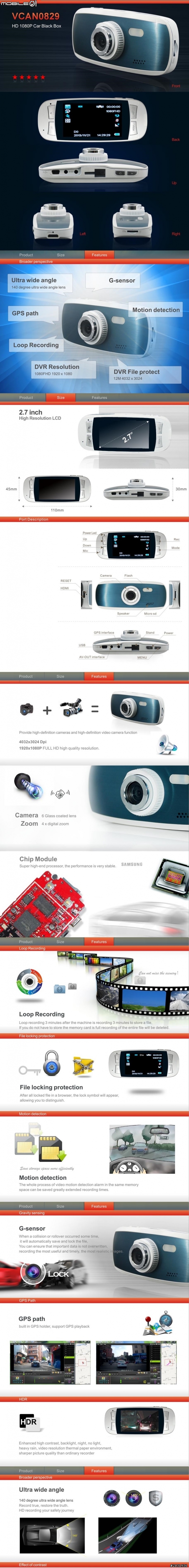

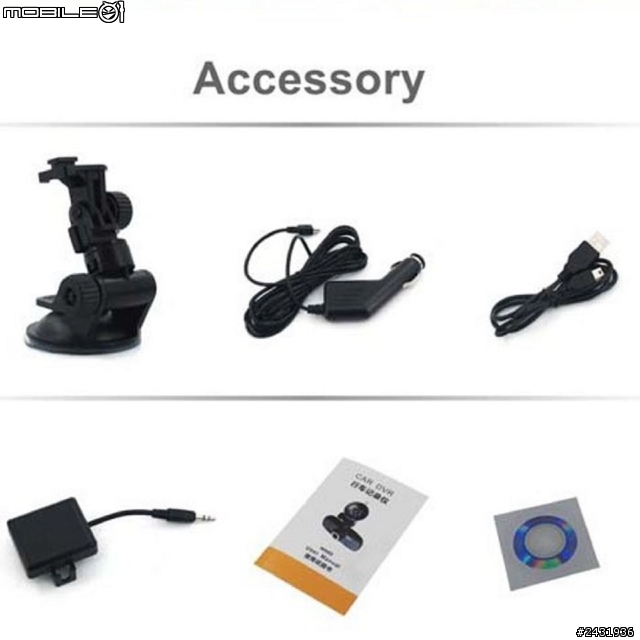

不知道是否有網友用過這一台"VCAN0829"

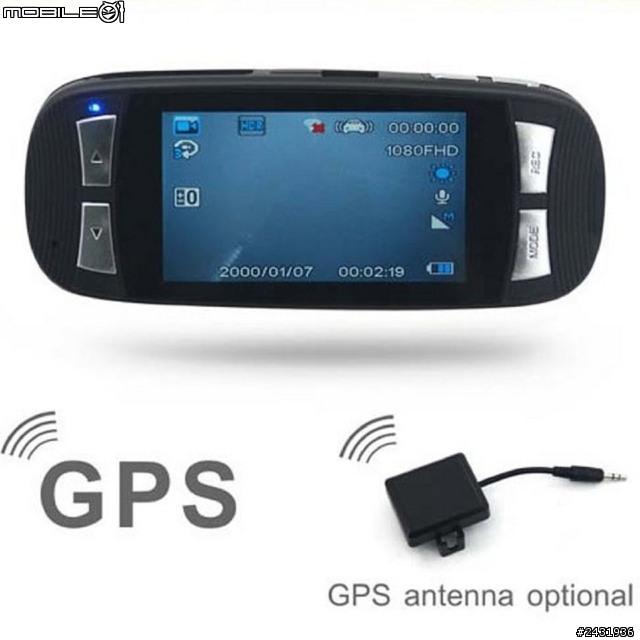

這一台是有支援GPS的

請GOOGLE
"VCAN0829 2.7 inch HD 1080P Car Black Box DVR with G-sensor Motion dection"

casio945

casio945
個人積分：0分
文章編號：49158953

0分

259樓

2014-03-17 10:04

如果能拿到這版的bin檔要接GPS應該就容易多了，看起來是公版有帶GPS功能的版本，google一下只能找到國外賣的資訊，連淘寶都找不到，另外有沒有人能找到影天下GT550WS的bin檔，或許刷這個也有機會接上GPS。

另外經過一翻折騰，已順利刷上GT680W 2.7G（2國語言版）,並順利連上GPS了。
提供下列方法給刷不上此版本的大大們參考;

1,先去下載之前大大們提供的LD96650A.bin檔，然後改名為FW96650A.bin
2,去下載GT680W 2.4G的版本下來,檔名為YTX000FW.bin
3,將以上2檔放入SD卡用行動電源供電此時機子應只亮藍燈，然後等一下子開白牌機的電源試看看是否版本已更新。（注意跟一般刷機不同，紅燈不會亮也不閃真奇怪，正常使用FW96650A刷機時紅燈會先慢閃再快閃再慢閃然後自動重開機）。
4,如果2.4G版本順利升級成功再單獨把2.7G的YTX000FW.bin放入SD卡一樣用行動電源供電，其它就如第3步方法一樣，這樣應該可以升級成2.7G的版本了。

另外升級成功後，請用該版本格式化一下記憶卡再使用，比較不會有當機情形發生，不然當機了還要按RESET才能關機。

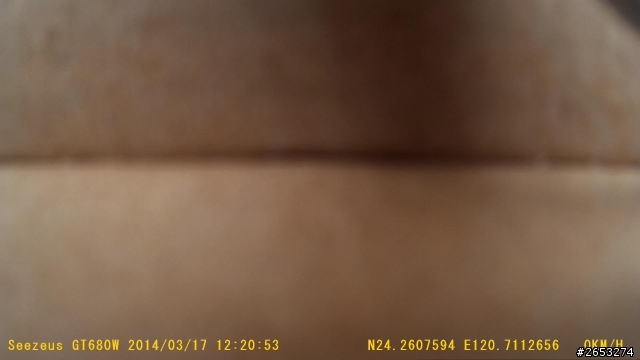

以下圖片是GPS定位後的畫面，右下邊多了經緯度的數字出來。

sch1688

sch1688
個人積分：47分
文章編號：49163502

47分

260樓

2014-03-17 14:19

casio945 wrote:
如果能拿到這版的bi...(恕刪)

昨天和今天又試了好多次
還是不行
可能gps格式96650不認得或沒收到

另昨天在對岸網站搜尋到20131104
2.8版的 YTX000FW.bin
試刷可動作
也是只有兩國語言簡體及英文

有興趣可試試
刷機有風險不當操作有可能無法開機
提醒刷入兩國語言版YTX000FW.bin以後
有可能無法刷回原來的FW96650A.bin版本了。
