我的機子是上星期在露天買的，共兩隻，有送16G的創見卡及後視鏡吊掛支架，
機子的原韌體是"2013.0917.01"。
其中一隻昨晚刷"Shadow_GT680W_full_black_v2.7G_FW" 沒問題，
另一隻今天刷"T200 (2013.09.22) 版本" 也OK。

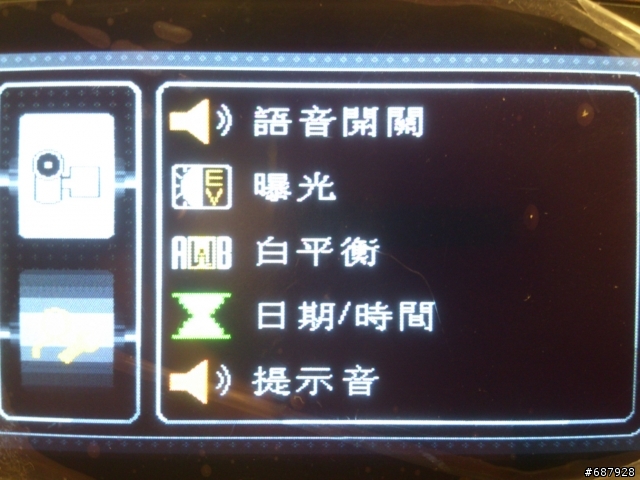

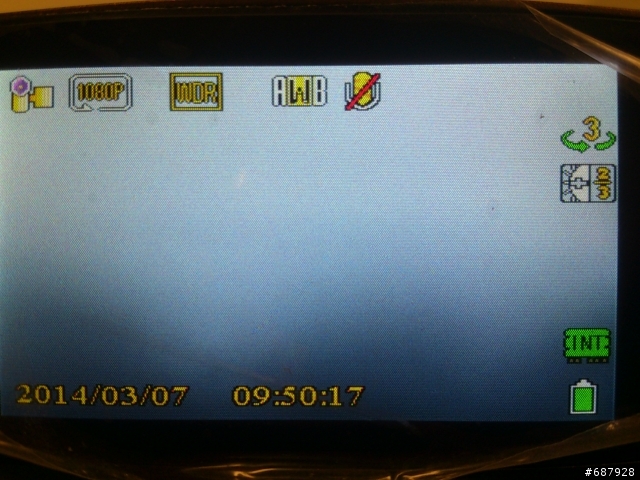

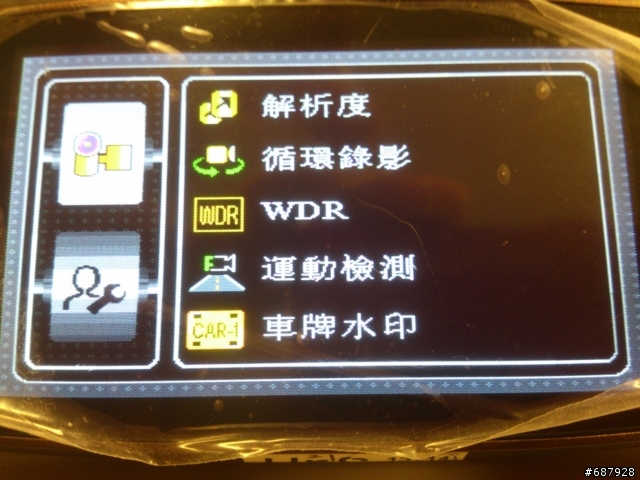

剛剛兩隻同時拿在手上初步測試，從底下的截圖看來，感覺宙斯版較清晰，顏色也較鮮艷，
上圖是宙斯版，下圖是T200版，
明天會兩隻同時裝在車上同步測試，最後再決定留下哪個版本。
)我今天也接上了gps 同地點手機GPS接收正常
GPS模組確定有定位 電源燈恆亮 狀態燈一秒閃爍一次
同時用電腦監看NMEA
但96650機器都沒出現相關GPS項目及畫面
GPS已按圖設定
不知漏掉甚麼或還要設定甚麼
-----------------------
Baudrate：9600
NMEA協議保留GGA，RMC，VTG輸出，
5Hz及1Hz
96650機器都沒出現相關GPS項目及畫面
加GSA也一樣
感覺96650機器沒收到資料
另外GPS 輸出數據刷新速率為5HZ/s
圖中Measuremoment period設置為200ms
一定是5Hz 模式， 9600 Baudrate.
GSV一定要關閉，GSV與星圖相關，數據量比較大，96650韌體中沒有星圖選項，所以不需要，開始階段我沒有關閉GSV，結果鎖定3顆衛星時，96650偶爾抓到GPS訊息，我進一步戶外測試時，96650根本抓取不到GPS訊息，關掉GSV就好了。

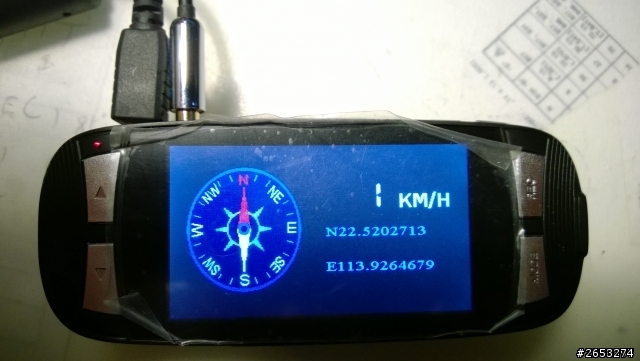

在設置菜單中有一個GPS熒屏保護選項，打開，96650抓取到GPS訊息後到時間就會出現那個羅盤、速度、經緯度的界面，如果沒有GPS熒屏保護選項，可能用的V2.7G的韌體不對。 再次註明：用的不是full-black版v2.7g韌體。
附帶下載地址：http://dashcamtalk.com/cams/gt680w/Seezeus%20GT680W%20V2.7G.rar
電壓測量，GND比較容易確認，另外VCC 和TX訊號也可以通過下面的方法確認是否正確：
接入GPS模組插頭到96650 測量
VCC電壓接線正確狀況下，電壓不會跌落，GPS模組電源燈正常。
TX訊號接線正確狀況下，在傳遞訊息時，用直流檔測量電壓在2.xV跳動，如果TX線電壓仍然是3.3V，可以考慮換GPS模組的另外一根訊號線試試。
我在測試階段VCC和TX接反，結果GPS模組電源燈都不亮。
GPS模組的RX TX訊號線接錯，結果96650 輸入端電壓恆為3.3V .
GPS模組輸出信號一定是TTL電平的，有些GPS模組供電電壓不能夠降到3.3v ,可以考慮改5V供電給GPS模組。
我在公司無法登陸5i01,所以下班才方便回復。抱歉！
