[分享]幾款車用USB電源的出力測試


rontzong wrote:
車用USB電源,通常...(恕刪)


大大您好,
請問測試結果來說,

1.USAMS 5V 3.1A雙孔USB車充
2.Griffin格里芬2.1A雙USB車充

哪款會值得推薦呢?
燦坤卡號:36476424 有需要者請自行取用~
newxpapa wrote:
大大您好,請問測試結...(恕刪)


這2款產品的表現都不錯,一般應用上應該沒有太大的差別.
不過個人覺得「USAMS 5V 3.1A雙孔USB車充」不管性能和質感都稍幑勝出.
但售價也相對高了一些.

※電源產品並不是功率愈高愈好,因為功率愈高,能輸出的電流就愈大,所以使用上得格外的小心.
Connector插拔之間,要防止短路電流造成接點或塑膠熔毀,甚至燒毀電源或受電設備.

※如果不是使用在高耗能電子產品的話,建議買「型式5」的就好,
這款還是台灣製的約,而且有多項安規認證.
可以在露拍搜尋 'USB 車充 850mA' 這幾個關鍵字找到.
正在淘寶這樣的車充,
那我買USAMS的好了
單手機也可以吃掉1.2A了
有時候還會加上ipod,2.1A也是剛剛好
之前買行車紀錄器DS2,賣家附送一個三孔插座,含一USB電源。經試用,發現USB電源插什麼東西都不會動。拆開後發現,其12V轉5V竟然是To-92(小豆豆)包裝的7805,外加兩顆小電解電容!散熱片更不用提了。會動才有鬼!
後來在沒屋頂發現有人賣二手DC模組,電流3A,單價NT$15。買了一個來改裝後,大部分裝置都可用。但,還是無法驅動DS2。懷疑DS2耗電流過大,或 DC模組軟啟動功能 造成DS2無法正常啟動。
不曉得是否有朋友遇到類似問題?或知道DS2的工作電流?不然就得想辦法自己量電流了。
另外,DS2原廠電源插頭是 交換式DC模組,但不清楚是哪家的IC?
以上,提供經驗供參考並交流!
chancehuang wrote:
之前買行車紀錄器DS2...(恕刪)

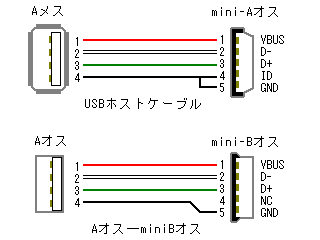

DS2的電源接入是採用mini USB接頭,這種接頭有5pin(依序是1.VBUS、2.D-、3.D+、4.NC、5.GND)


某些採用mini USB當做電源接頭的電子產品,
電源端USB接腳中的 'D-/D+' 需要有電壓(大小不一定)、短接或接地,才會接受供電或充電,
像iPhone、iPad,還有一些PDA產品都是,或許DS2也是這種情形.

可參考這一篇這一篇這一篇.

而一般的USB電源的 'D-/D+' 這二支接腳通常都是空接的,
所以即使 'VBUS/GND' 輸出的電壓、電流都足夠,但仍然不能使用.
通常換上原廠的連接線就可以了(因為線材中會做出偏壓給D-/D+),

經實測,USAMSGriffin這二款USB車充,在 'D-/D+' 都有電壓,

USAMS 5V 3.1A雙孔USB車充
for iPhone/iPod USB Port
1.VBUS=5.3V
2.D- =1.1V
3.D+ =1.1V

for iPad/iPad2 USB Port
1.VBUS=5.3V
2.D- =2.1V
3.D+ =2.8V



Griffin 5V 2.1A雙孔USB車充
1.VBUS=5.2V
2.D- =2.4V
3.D+ =2.4V
※二個USB Port都一樣.


這樣搭上直通的USB線或許可以用,您可以參考看看.

rontzong wrote:
DS2的電源接入是採...(恕刪)

感謝 Rontzon 大的分享!
已經做好治具回家量一下原廠mini-USB插頭D+/D-及ID狀態,再來回報。
充電,不就有電就充,何苦去搞這些小動作呢?

chancehuang wrote:
感謝 Rontzon...(恕刪)

目前量到的的結果是,VBus、D+/D- 都空接,ID接5V。
得找個可焊線的USB接頭才能做確認。
供參考!
感謝大大做如此明確的分析,如果您做好新治具,可否分享一下如何做出來, 我也想弄一個的說.
To 大兔拐拐,
其實也沒啥,我只是找一片有mini-USB母座的空PCB,將mini-USB母座焊上。再插上DS2的供電USB線,用電表量每一訊號(D+、D-、ID、VBus)的狀態。
因為沒買到 5P焊線式mini-USB公頭,只得將原DS2的供電USB線截斷,移植過來。目前功能正常。
供參考!
我看錯了~是樓主測試的結果為二個port都可以使用1A或2A。(依插上去的產品輸出電流就不一樣)
edmondhk wrote:
正在淘寶這樣的車充,...(恕刪)
