我原本也想要加裝GPS的，沒想到買來後是這樣：

GPS接點直接空銲，你連刷韌體都沒用，人家不給你。

跟沒屋頂上cityc***買的。

kuanjin

kuanjin
個人積分：66分
文章編號：48720691

66分

樓主

2014-02-17 19:51

skywizard wrote:
我原本也想要加裝GP...(恕刪)

請問GPS後面的電路是否還在? 還是只有空空的焊點?

如果沒有任何電路, 那就是完全沒法用了

chin11072002

chin11072002
個人積分：434分
文章編號：48727456

434分

153樓

2014-02-18 9:04

kuanjin wrote:
感謝建議~ 已把轉接...(恕刪)

改成這樣當行車紀錄器太浪費了

K大應該拿去拍櫻花、楓葉

攝影界想讓楓葉、花色彩鮮艷的招術之一

就是鏡頭加上CPL把楓葉葉片、花瓣上的那些反光濾掉後拍到沒有反光的畫面呈現色彩鮮豔。

改成這樣之後可以裝不少鏡頭耶~~

比如說增距鏡、黑片、微距鏡等。

我手邊的都是72mm或80mm，行車紀錄器太小了裝上這些大鏡片可以無黑框但鏡片比機身大....

chin11072002

chin11072002
個人積分：434分
文章編號：48727607

434分

154樓

2014-02-18 9:13

kuanjin wrote:
行車記錄器DIY加上..DOD LS430 & DOD LS430W 使用 39mm-49mm Filter
(CPL Filter or another filter) 49mm .(恕刪)

謝謝提供LS430W轉接環資訊。

這台購入到現在當只當行車紀錄器，因為膝蓋骨傷了沒去爬登山界的路線，都是爬官方列管的大眾登山路線不需要GPS資訊。春天到了，找個春風時間來去走春妝裝看這樣能拍到什麼碗糕，希望有婉君的表現。哈~

skywizard

skywizard
個人積分：568分
文章編號：48732143

568分

155樓

2014-02-18 13:34

我不是念電子相關的，所以對於電路是一無所知，只能拍照請高手看看。

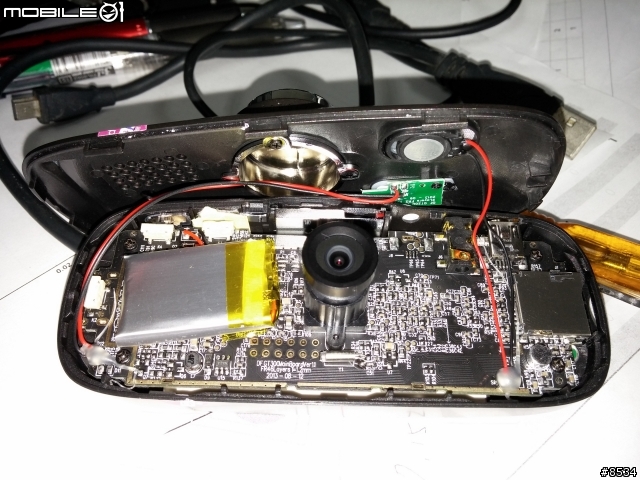

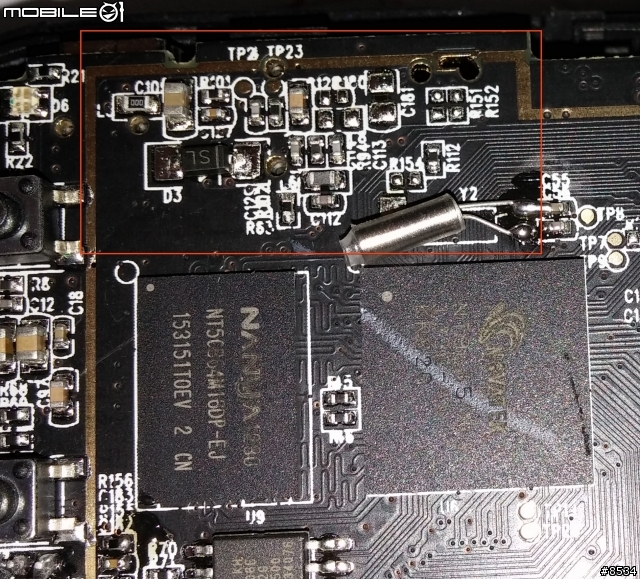

背面的電路長這樣：

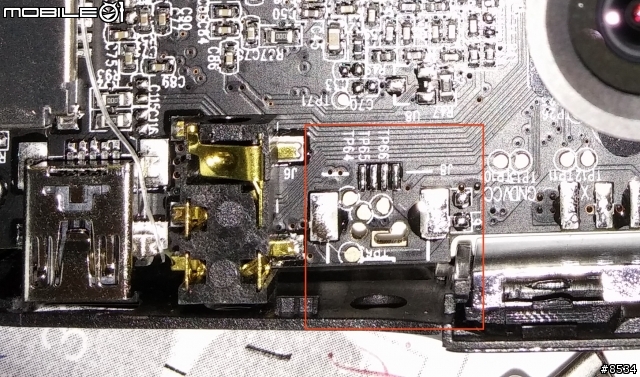

而那個被拔掉的GPS接點，長這樣：

我個人對於GPS接點是覺得有點奇怪，照道理講接點應該跟左邊的AV out一樣才對，但是仔細看似乎板子上的接點位置不太對，這樣變成即使買3.5mm座來接也不見得可以對的上吧？

kuanjin wrote:
請問GPS後面的電路是否還在? 還是只有空空的焊點?

如果沒有任何電路, 那就是完全沒法用了

sch1688

sch1688
個人積分：47分
文章編號：48732675

47分

156樓

2014-02-18 14:01

skywizard wrote:
我不是念電子相關的，...(恕刪)

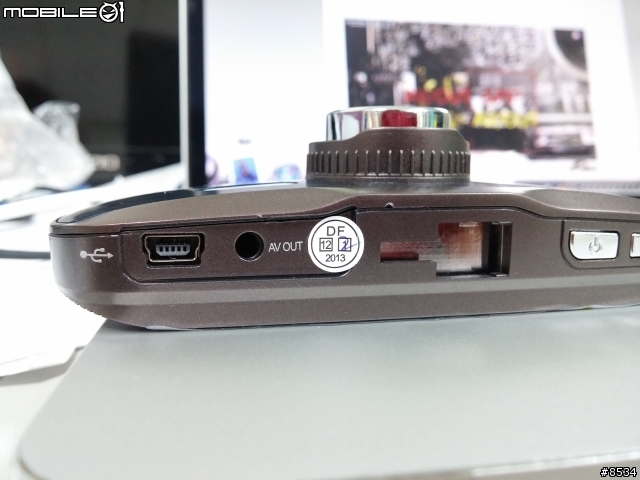

請問你的AV-OUT是靠近USB嗎??
好像和我的位置排列不一樣,
請拍一下側面av-out的輸出孔標示!

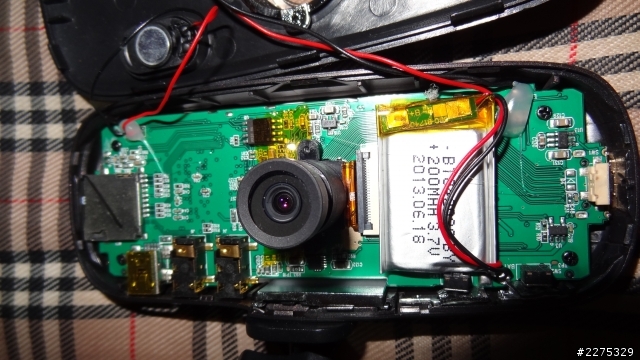

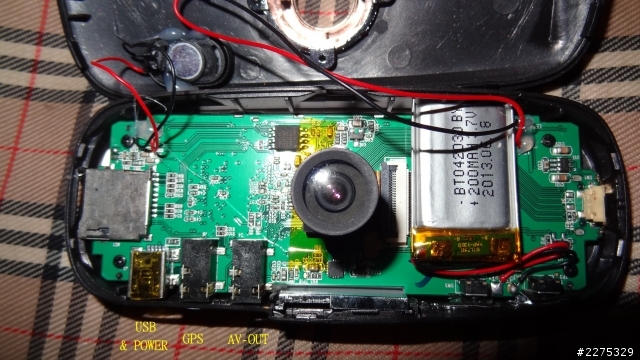

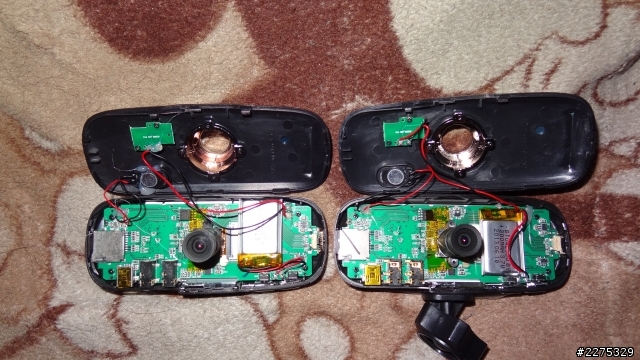

我也把96650機器拆開來了,
機器是去年八月左右的機器,
都是後期的機子,推測與前期LCD不同,
兩個不同的商家所購得,

接頭排列順序為USB GPS AV-OUT
GPS 是中間的接頭

目前都改成此篇中的韌體

2/22補充 PCB板版本都是2013/06/06的

kuanjin

kuanjin
個人積分：66分
文章編號：48733684

66分

樓主

2014-02-18 14:58

skywizard wrote:
我不是念電子相關的，...(恕刪)

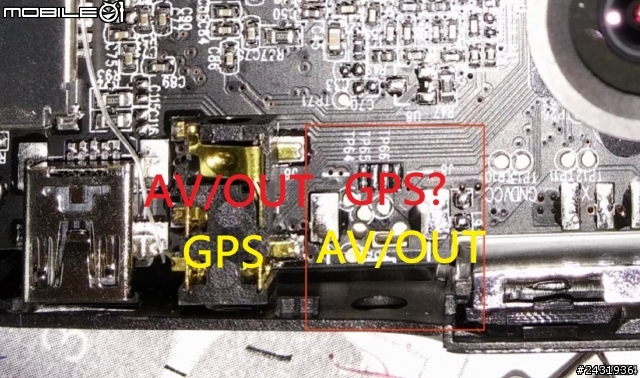

黃字的部份為之前白牌96650的接頭方式,

紅字的部份為你的現在的機板的接頭方式,

請你也確定你的左邊的接頭是否為 AV/OUT?

有沒有可能你的機子是AV/OUT被省掉了, 保留的插孔是GPS?

如果確定左邊的接頭是 AV/OUT, 那主機版真的是大改版過了(或者機板完全不同),

印刷電路板的電路好像有電路跟焊點(沒有看的很清楚),

但看不到耳機座的GROUND接地固定點,

如果焊回去耳機座可能不會很勞固.

skywizard

skywizard
個人積分：568分
文章編號：48734202

568分

158樓

2014-02-18 15:29

左邊的那個孔是AV out 沒錯，所以應該是GPS被拔掉。

沒想到之前版本的是GPS在左邊，AV out在右邊，太令人意外了，這樣基版根本就不一樣了才對。

另外，這個板子上有寫是GT300，這樣該刷哪個韌體才對呢？我在想那個拔掉的四個接點是否就是如同版有所說的，是4 pin接頭，可能是Vcc, Tx, Rx, GND

skywizard

skywizard
個人積分：568分
文章編號：48735281

568分

159樓

2014-02-18 16:27

另外一個問題，目前所有的韌體，像是SeeZeus的幾種版本都刷不進去，用Loader刷，或是改loader檔名，或是loader跟韌體一起放，都刷不進去，我所指的刷不進去是「開機後根本就什麼事情也沒發生，系統照常錄影，放個30分鐘也沒什麼變化」，感覺是封掉了刷機的功能了。

有夠失望的。

skywizard wrote:
左邊的那個孔是AV ...(恕刪)

kuanjin

kuanjin
個人積分：66分
文章編號：48735473

66分

樓主

2014-02-18 16:37

skywizard wrote:
左邊的那個孔是AV ...(恕刪)

如果參考影天下的GPS, 應該是三條線就可以運作,

應該是 VCC, TX, GND, (RX應該用不到)

這一不同型的主版, 我想應該也可以刷GT680W, 9國語言版,

如果不行就刷GT680W 2國語言版,

如果仍不行應該T200的兩版有一版可刷

下圖為影天下GPS拆開圖

目前初步判斷, 紅色線為Vcc, 綠色線為GND, 白色線為Tx, 沒接的空腳位可能為Rx

也順便回應一下, 影天下GPS, "尚未成功",

因此請有興趣的網友不要輕易嘗試,

目前仍在測試中, 如果成功了再來分享~
