NT96650方案的行車記錄器在網友間的口碑相傳之下~如日中天
相信已經入手的也都見證了它影像的強悍性能 (題外話
)=======================================================
這一篇的主題是要說明:如何利用最簡便的方式替這機子弄一條AV輸出線
可是......AV線不是很古老的東西嗎?大家都有HDMI了還需要AV-OUT嗎?
其實...還是有不少場合需要用到這傳統的AV-OUT喔!
比如說~可以跟中控台的螢幕透過AV做連結(當前方記錄器螢幕被後照鏡擋住的時候)
比如說~可以把"後方記錄器"的影像拉到中控台的螢幕
比如說~家裡或派出所的螢幕太老舊.也可以透過AV-OUT觀賞大螢幕
可.......偏偏這麼好用的小配件~DOD沒附~影天下沒附~~可恨的是居然連白牌都沒有附上
所以~接下來就請看圖說故事.
手邊有線材的就廢物利用~手邊沒線材的就跑一趟10元店或是大賣場.
//////////////////////////////////////////////////////////////
AV線材百百款..有看沒有懂?

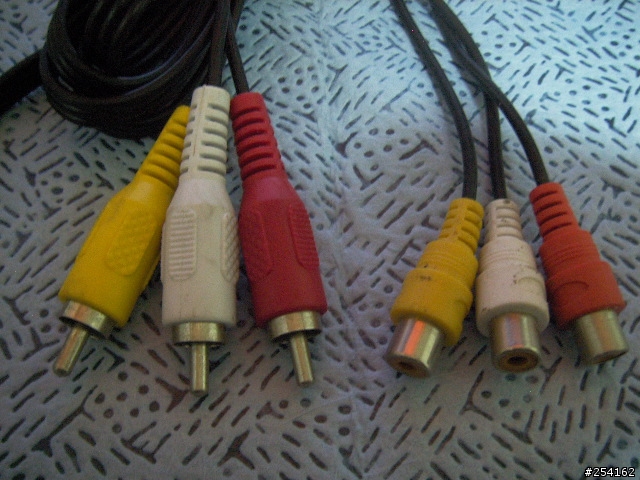

梅花接頭有公的..有母的

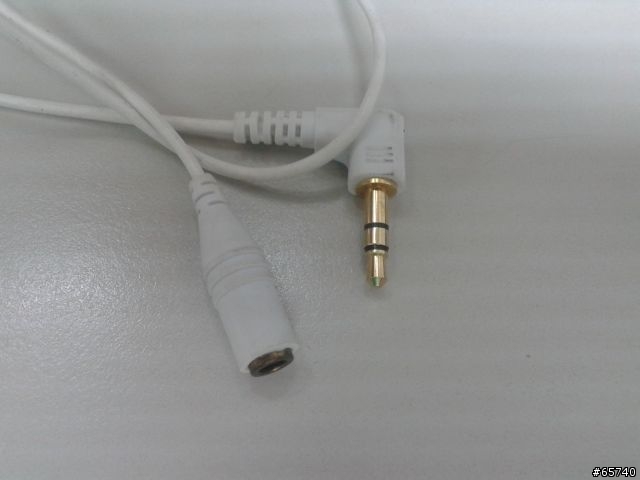

蛤~~~看起來冒似耳機接頭的也分3線~4線

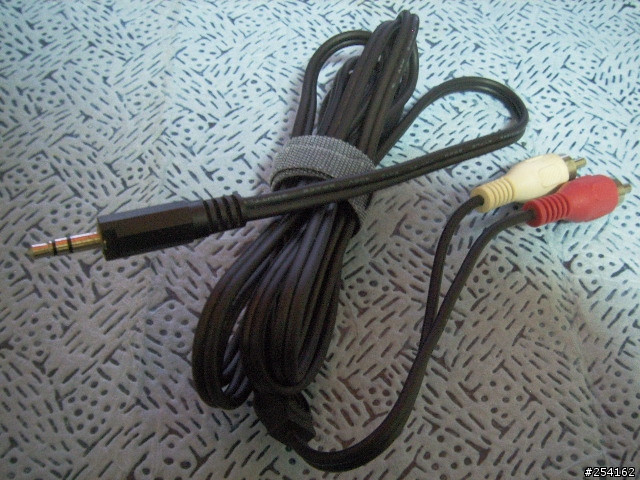

不用擔心...今天我們需要的只是一條到處都買的到的"梅花轉音源線" (所以才說最簡單啊!呵呵)
*線材長度問題請依佈線環境自行處理

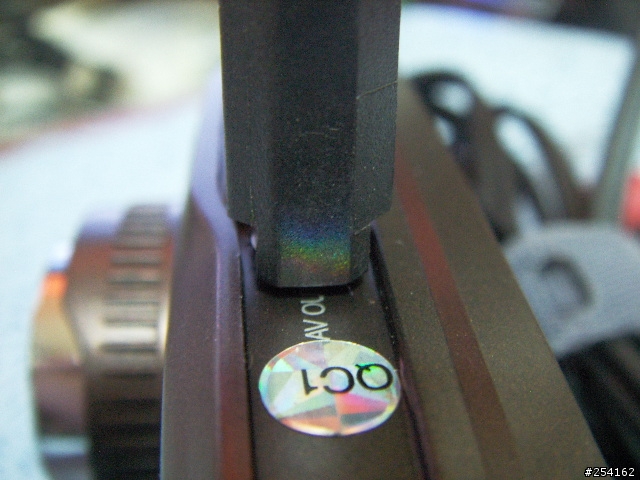

可是不對阿!!換了好幾條隨手拿來的音源線都插不到底捏!!!!!!是怎樣
廢話時間到了 ^^ 這個我拆...大家看看就好
聯詠公模機(DOD,影天下,CARSCAM,以及最多人用的白牌)的AV-OUT介面都是採用音源(母)頭

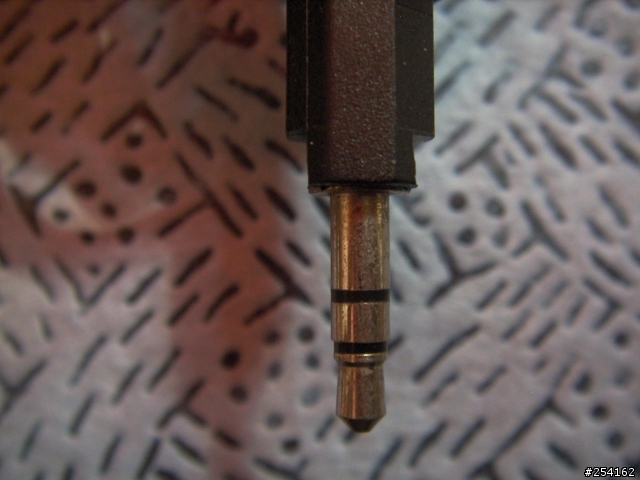

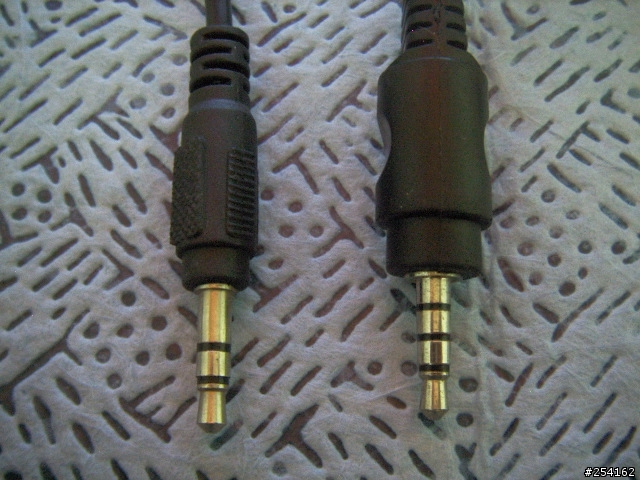

再拿一條音源線來比對一下~是傳統的3線沒錯 (*其實接地線有SW作用~但這不重要!)

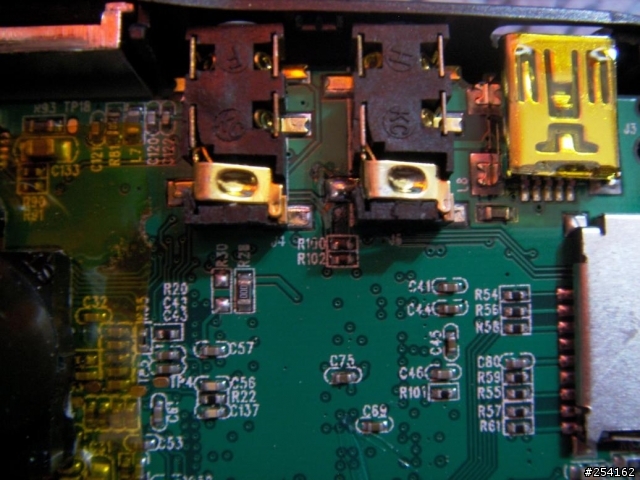

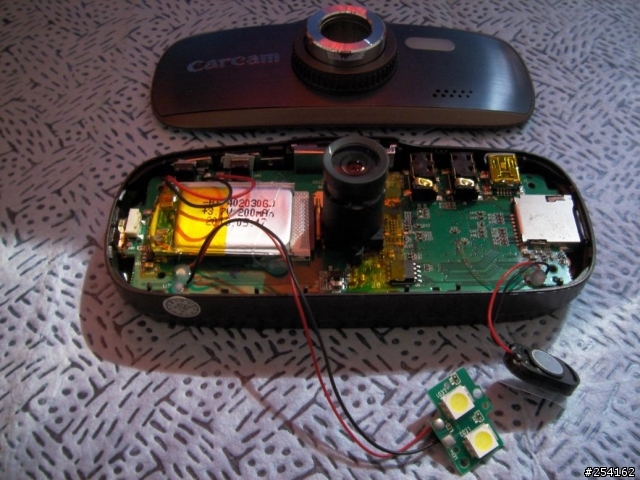

圖片(PCB)母頭的腳位由上而下分別是 GND(接地腳) VIDEO(影像) AUDIO(聲音)
會拿音源轉梅花線來做是因為~
這種線不僅普及而且GND腳位定義幾乎是全世界共用..
腳位也恰好符合這台公模機的需求~~完全不用修不用剪不用改不用接

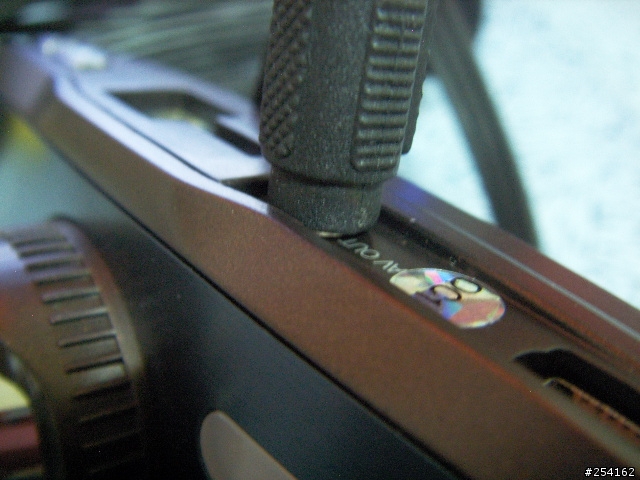

回到剛剛音源頭插不到底的解決方法:

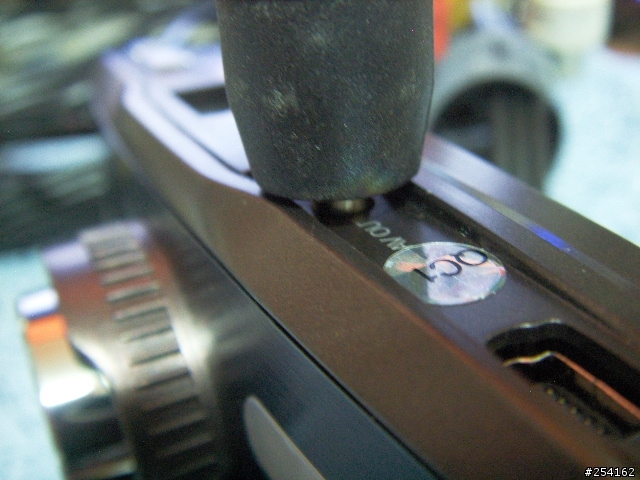

拿小刀修掉對邊的塑料

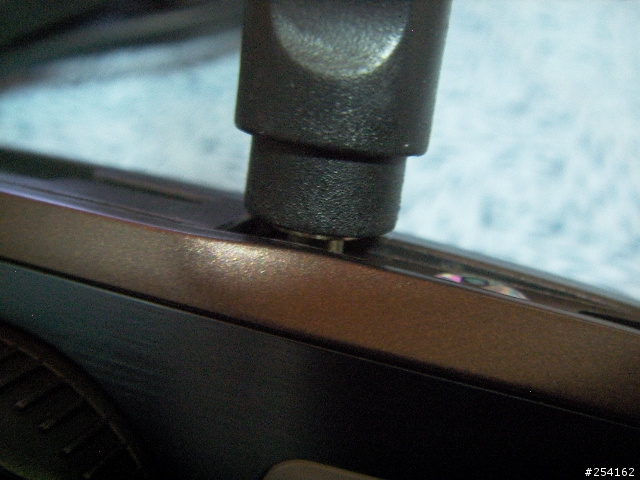

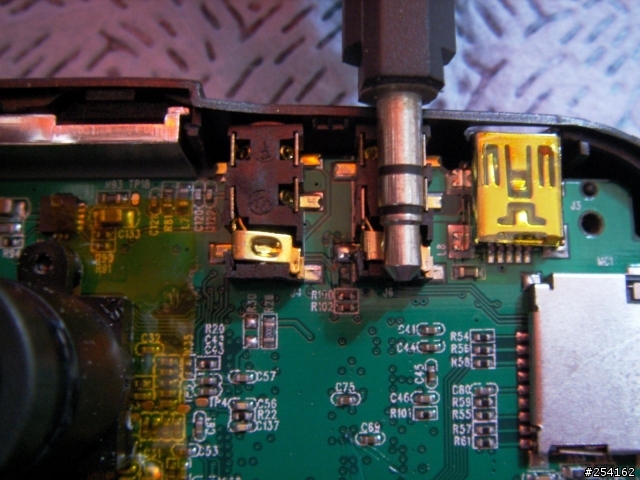

看~~~~不僅整個插入了..還塞的好滿!好滿!!
話說~也是有不用切掉的做法啦(蝦密~~~~已經切了
)只要運氣好找的到尺寸match的當然可以不用切阿!!!!
都切了~神功也練完了.當然是先找一個最弱的對手過過招
請記住~此時紅白線已經不再是原本線材標示的左右聲道功能
它已經轉換成超強NT96650公模機使用的影像+聲音線
紅白!紅白我勝利..錯!!! 是"紅白!紅白二選一"

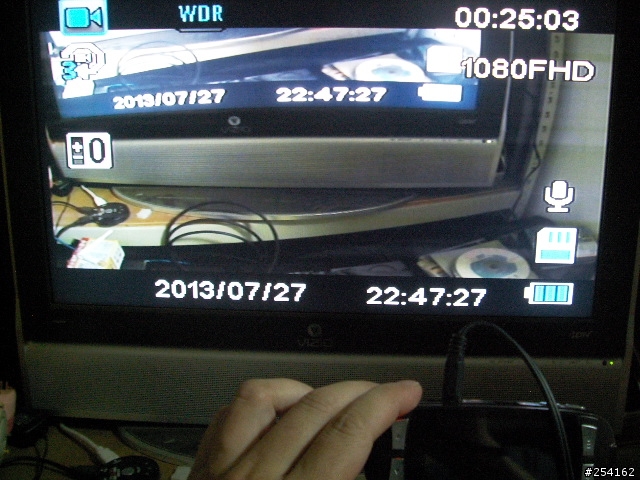

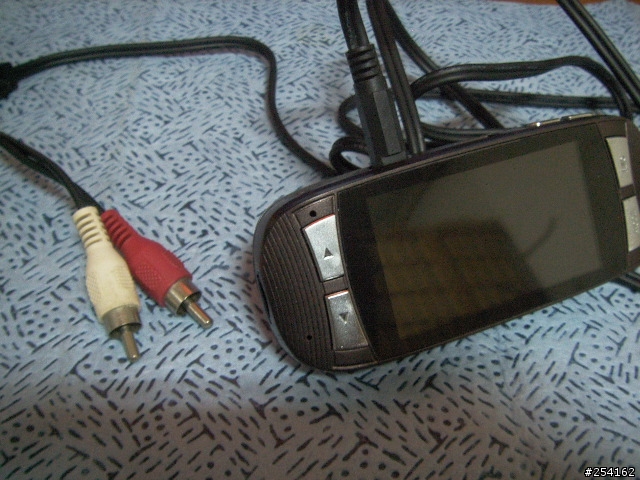

隨便挑一條輕輕的~悄悄的從電視的AV影像(黃色)端子滑進去
不要怕插錯..這裡沒有免錢的最貴這種事
白色的插錯沒動作再換紅色的插
反正2條輪一趟下來花不了幾秒種的......還有!插錯不會爆炸更不會自燃~可以放12000000個心 ^^
成功了!!恭喜你!!自己標記一下哪一條是影像哪一條是聲音~
不成功!!我真的會懷疑我打的是火星文喔 ^^
