盲側鏡頭 接線方式 請教小惡魔版上神人給予解惑

盲側鏡頭 接線方式 請教小惡魔版上神人給予解惑

我已經找了問了許多資料,但都沒有我想要知道的答案,所以想請教小惡魔上神人的你們解惑。
圖片中是我準備想裝上的右後視鏡盲側鏡頭
想問的事:
1.電源部分是否直接接到方向燈正負極即可
因為方向燈使用時會閃,若直接使用是否螢幕顯示亦是跟著閃滅循環呢?
2.圖片中的倒車訊號線是否不用接呢?
只要黃色RCA直接接上主機的視頻輸入即可呢?
3.若照我1跟2點方式去接,是否打方向燈時,主機會自動開啟右側畫面呢?
還是一定要接倒車訊號線那條呢?才能觸發呢?而觸發是否直接接到方向燈正極呢?
2019-03-24 0:26 發佈

powerjames wrote:
1.電源部分是否直接接到方向燈正負極即可
因為方向燈使用時會閃,若直接使用是否螢幕顯示亦是跟著閃滅循環呢?
2.圖片中的倒車訊號線是否不用接呢?
只要黃色RCA直接接上主機的視頻輸入即可呢?
3.若照我1跟2點方式去接,是否打方向燈時,主機會自動開啟右側畫面呢?
還是一定要接倒車訊號線那條呢?才能觸發呢?而觸發是否直接接到方向燈正極呢?


1.方向燈會閃是線路經過了閃爍器,所以你要接在訊號端才不會閃,建議可從方向燈控制器那邊抓線。

2.所謂倒車訊號線是給主機倒車訊號,

這樣主機才會在排倒車檔時自動切換到倒車攝影畫面。

若你是一個獨立的專用螢幕當然就不用接囉!

若要主機在打方向燈時自動切換,就還是要接倒車訊號線給主機!

3.主機一定要有給訊號才會自動切換畫面,或是你可以接主機後的AV端子,要看時再自己用手動切換

4.觸發是否直接接到方向燈正極呢?這個線組的"正極"跟"倒車訊號線"其實是相通的,接一邊即可
你如果要用在側鏡頭的話,你的主機需有第2組AV in才可使用且須手動切換,或是需另裝一2路的影像控制盒來控制
感謝!我大約知道怎處理了!我不是給盲側專用螢幕是跟倒車是一起的一般的安卓主機觸發線只有一條獨立的嗎?個人前幾天重新拉線藏飾板跟腳踏板內,不喜歡線路外露只能說以後還是給人用比較快,但聽說工錢也不少
我的是休旅車。
wayne36183512 wrote:



1.方向燈會閃...(恕刪)
要用手動切換就不合我要裝盲側用意了
且不合實際!但還是十分感謝你!我的是安卓主機最近自己裝的也順便拉倒車鏡頭的線
主機後面有標註一條黃RCA是倒車鏡頭用也有一條倒車訊號控制線。但還有兩紅兩白兩黃分別是左右音源輸入與輸出。黃的是寫視頻輸入1跟2。
而紅白我猜是外接的啦吧用。黃色應該也是
所以要主機自動切換螢幕只能一起用倒車那條黃的跟倒車訊號線。
ericsac wrote:
你如果要用在側鏡頭的...(恕刪)
看來獨立接一個小螢幕是比較方便。因為想了以後,若主機只有一組觸發線。側視與倒車同時接時會有問題。
wayne36183512 wrote:



1.方向燈會閃...(恕刪)
這是我數年前自行DIY的貼文,給你參考。
https://www.mobile01.com/topicdetail.php?f=621&t=3616303&p=1#47222892

以目前科技的進步,這種要鑽孔的鏡頭比較不實用也不方便安裝。
淘寶有很多種方便安裝的鏡頭組合及控制套件可以選擇。

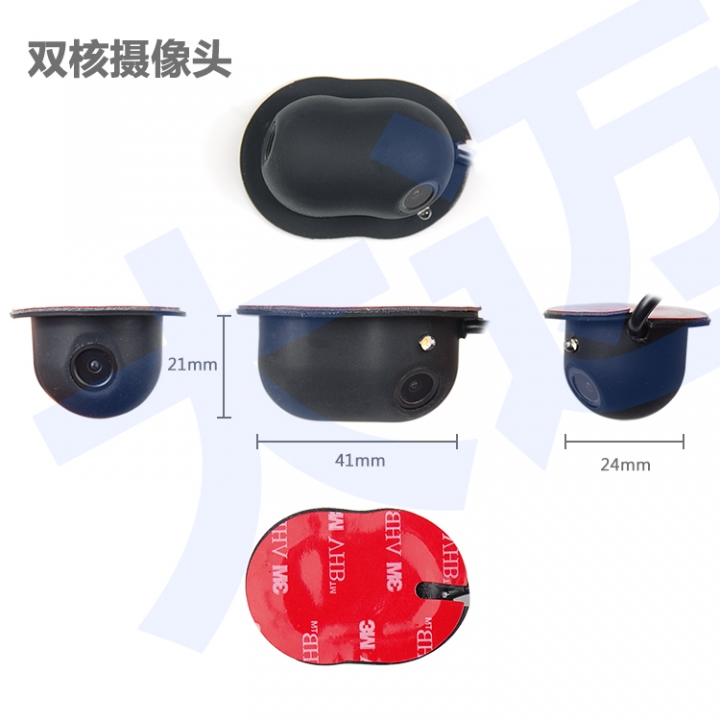

現在比較多的是用黏貼式的鏡頭(單鏡頭或前後雙鏡頭一體成形),除了畫質提升外也方便安裝。控制器可以搭配車機或外接螢幕,可以單一顯示或多鏡頭顯示,有線(接方向燈)或無線都有。有的更提供錄像功能。

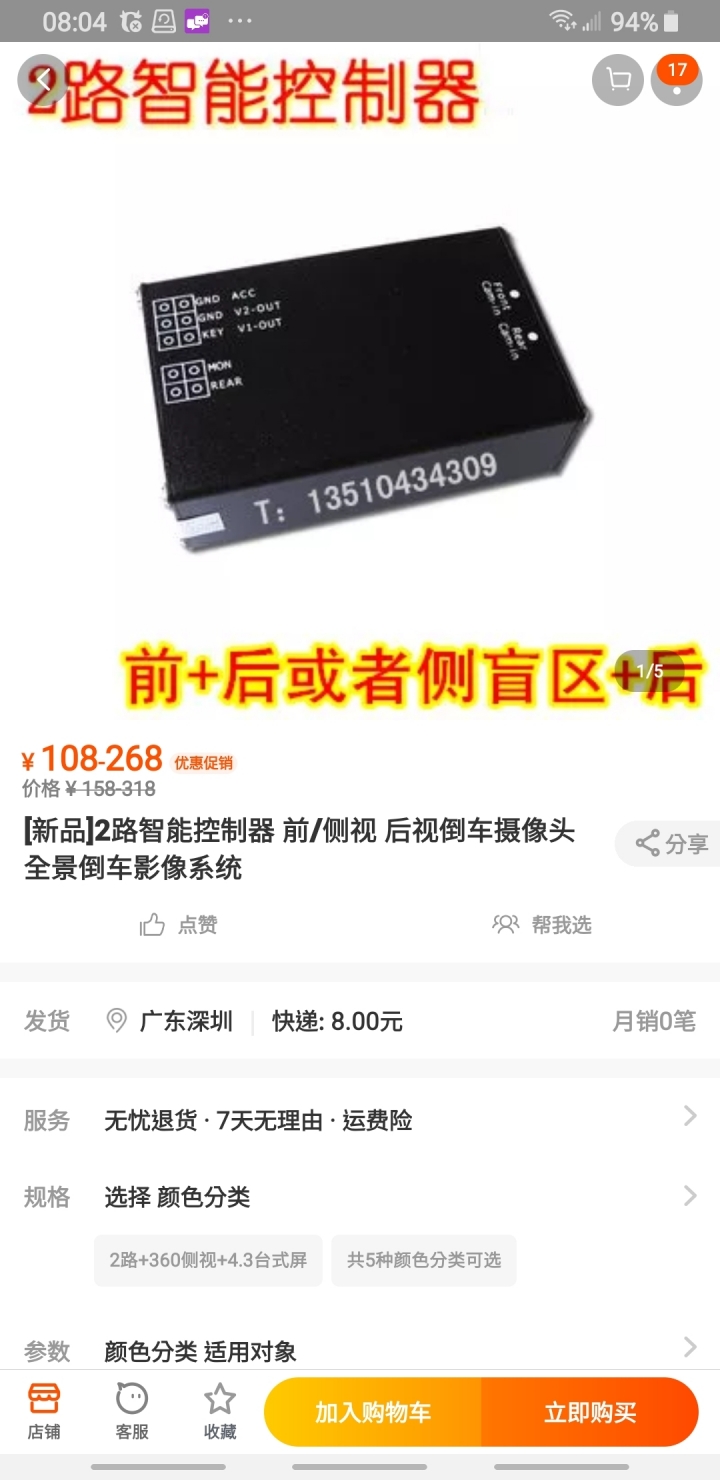

如果只是針對右側,可以考慮雙鏡頭一體機加控制盒

謝謝你!不太想用黏貼式的。且我個人有強迫症看到線材外露。有啊雜感。
streetfighter wrote:
這是我數年前自行DI...(恕刪)
盲區的鏡頭電源線要接到方向燈的源頭線 (過閃爍器前)

最簡單應該是方向盤下方的case打開,找那把束線中的方向燈常電訊號直接搭接上去

另外額外用一個螢幕 設在右方A柱附近應該是最佳解

沒錯。跟我想的一樣。
LeeFred wrote:
盲區的鏡頭電源線要接...(恕刪)
