原廠LED晶片 VS 市面上LED晶片

抱歉,我又起了好奇心。

相信大家在網路上都看過各種LED晶片,非常簡易,正負兩極接上就可以拿去當改裝品。

可是原廠的LED晶片也太 搞崗 了吧!

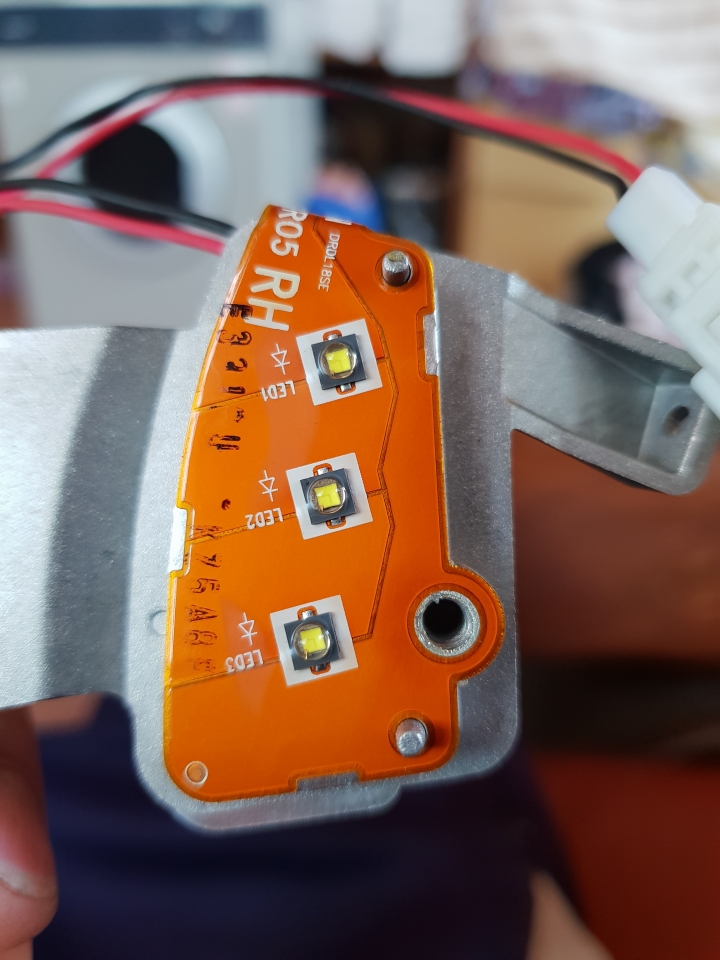

如圖:



就為了三顆LED,各種看不懂的元件都上了,不知道這樣設計的考量是??
安全?耐用?穩定度?

不知道有沒有專業人士看得懂❤️
2018-09-05 12:10 發佈
根據我不專業了解,認為可能對應原因如下:
1. 車燈規範(Ex: 亮度,電流值等)
2. 環境與可靠度測試
3. 電磁相容性
HetayLin wrote:
就為了三顆LED,各種看不懂的元件都上了,不知道這樣設計的考量是??

車輛安規也是很嚴格的,
原廠的東西得過安規。

而且出去就代表品牌,
為了安全性,可行性,耐用度,
在LED晶粒之外,當然還要一堆東西。
上頭看到的應該就MOSFET電晶體、Capacitance、SMD電阻等等
--- 則規區論討守遵意同並過讀閱已我, 則規區論討視檢裡這按, 能功言引解瞭裡這按 --- ~~~
HetayLin wrote:
可是原廠的LED晶片也太 搞崗 了吧!...(恕刪)


看不出來"搞崗",藍色圈起來的那堆只是電阻,算出來等效約一點多歐姆
車廠懶得改版方向燈閃光器成LED專用版,用一堆電阻模擬烏絲燈泡耗電用的
不加這堆電阻,就會像燈泡壞掉一樣"快速閃爍"

黃色圈起來的電容就像IC 用的,背面可能有一顆保護LED燈粒的恆流IC,幾毛錢美金成本
照明用LED經過十幾年來的發展,驅動IC已經相當熟且便宜了,可以網拍搜尋"led 恆流驅動IC"參考

土砲要改的難度在燈具塑膠件與反射面搭配
LED 驅動部分有IC幫忙,真的只要將LED和驅動IC接上正負極就可以了


jjspeaking wrote:
上頭看到的應該就MOSFET電晶體...(恕刪)


照片上正面應該沒有MOSFET(三支腳),黑色這顆是 Vishay 的Surface Mount Schottky diode
SGL41 系列,產於2004或是2014年一月




這該不會是 日行燈 吧?..那3顆LED每顆都是4核,應該單顆有5W以上..那個鋁框有散熱作用
