[分享] DIY日行燈 安裝

2017年新出廠的車輛，都必須將日行燈列為標準配備。2012年後車款，大都有配備日行燈。老車如果沒配備，可已自行DIY安裝，材料費用約$500~600，安裝時間約2小時，安裝質感無價...

以2013年colt plus為例，下圖是已經安裝好日行燈，車子並未啟動。

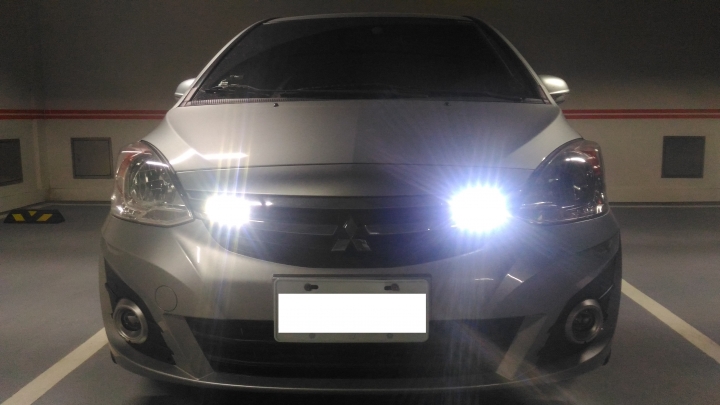

下圖是啟動電門(ACC/ON，第一段按鈕)開啟

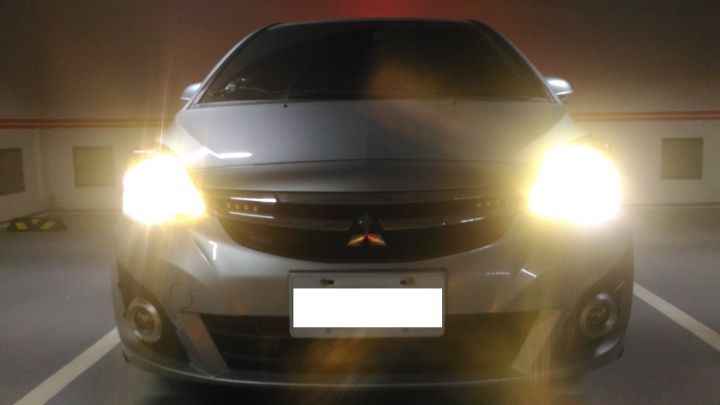

下圖是大燈亮時，日行燈熄滅


日行燈的電源是從駕駛座內的保險絲接電(接電線如下圖)，找一個保險絲是在ACC/ON/第一段按鈕時給電的。
從引擎室走線到駕駛座內保險絲，要頂高前輪並拆下前輪，拆下前輪上方的塑膠擋泥板，從引擎室內沿引擎蓋拉繩走電源線到駕駛座前方。引擎蓋拉繩在擋火牆端有一塑膠密封墊片，可以用小支十字螺絲起子穿破此墊片一個小洞，再將日行燈電源線穿過此小洞，拉完線後，再用矽利膠封住此小洞，保持墊片氣密。

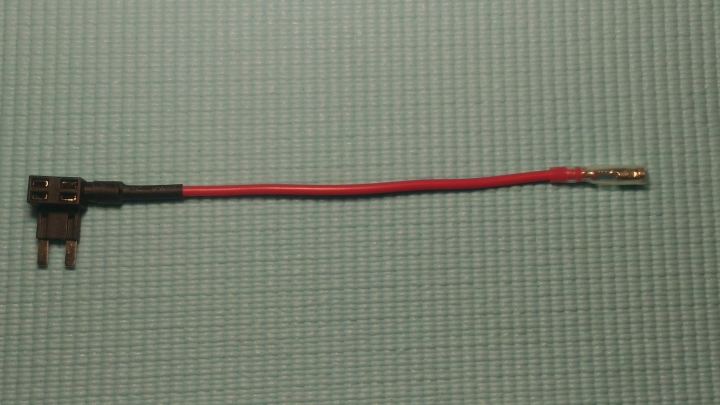

日行燈電源線可以接保險絲接電線(下圖)，保險絲接電線有兩個保險絲座，靠近下方pin腳的保險絲座，插入原保險絲座保險絲，上方保險絲座，插入日行燈保險絲(約3A~5A即可)



因為日行燈只適合在白天使用，晚上會稍微刺眼。所以當大燈開啟時，日行燈要熄滅。可以買一個車用繼電器(耐高溫)，繼電器Coil正電源從大燈12V端拉線過來，Coil接地線直接螺絲固定車身。當大燈未開時，日行燈電源是從車內保險絲給電。當大燈點亮時，繼電器Coil跳開日行燈電源。

部分車款在停車熄火後，日行燈依舊點亮幾分鐘，這是因為車子電路有些大電容，導致在熄火後，日行燈並不會馬上熄滅，不用太擔心，日行燈並非吃電瓶電喔。

ps. 日行燈是用3M強力雙面膠黏貼固定，非常牢靠，一旦黏上去就很難拆下，所以，黏貼前要小心確認位置，以免貼歪。
