escape2.0 02年手摺後照鏡想改電動後摺

黃朝

黃朝
個人積分：1分
文章編號：63118427

1分

樓主

2017-01-21 2:07

escape2.0 02年手摺後照鏡想改電動後摺，但拆門板後只看到手摺有3條線，電動後摺的有5條線，請問個位大大知道要怎麼改嗎？或者是有人知道線路圖嗎？
（我有左右電動後摺跟開關）謝謝個大大

2017-01-21 2:07 發佈

文章關鍵字電動照鏡 02

air0510

air0510
個人積分：5分
文章編號：63137657

5分

2樓

2017-01-23 11:25

基本上5線式跟3線式的只差別再電折的兩條線
原本的3線式控制鏡片上下左右
多餘的2條線是控制後照鏡打開跟收起來
電壓用車上的12VDC
基本上是通電方向來控制
譬如打開後照鏡是
+-
收起後照鏡則是
-+
然後通電
雖然後照鏡有設計到達打開或是收起來極限會自動斷開入電12VDC
建議搭配12VDC的時間電驛
把入電的電源斷開~~
因為車上不支援電折~~也不建議打開後或是收起來後一直對後照鏡的電折兩條線路送電源
屬於安全問題

黃朝

黃朝
個人積分：1分
文章編號：63430926

1分

樓主

2017-02-23 3:31

請問這位大大12VDC的時間電驛是12V的繼點器嗎？
要用12VDC15A還是30A?
謝謝

黃朝

黃朝
個人積分：1分
文章編號：63541706

1分

樓主

2017-03-06 2:17

air0510 wrote:
基本上5線式跟3線式...(恕刪)

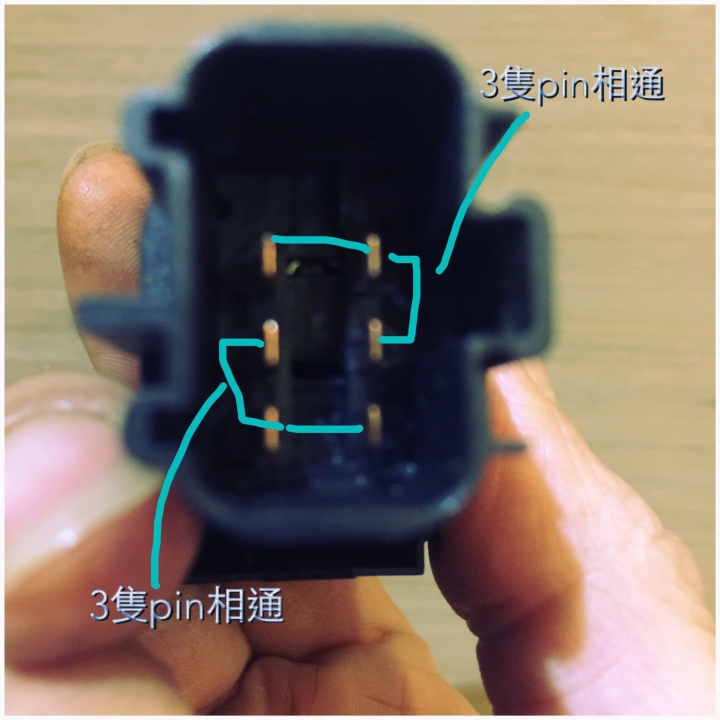

請問大師這個開關要怎麼接？我的2組電動摺疊後視鏡出線要如怎樣接到這個開關上？謝謝
