請益:車用4P3段帶燈洛可開關接法

32分

樓主

2015-04-15 11:49

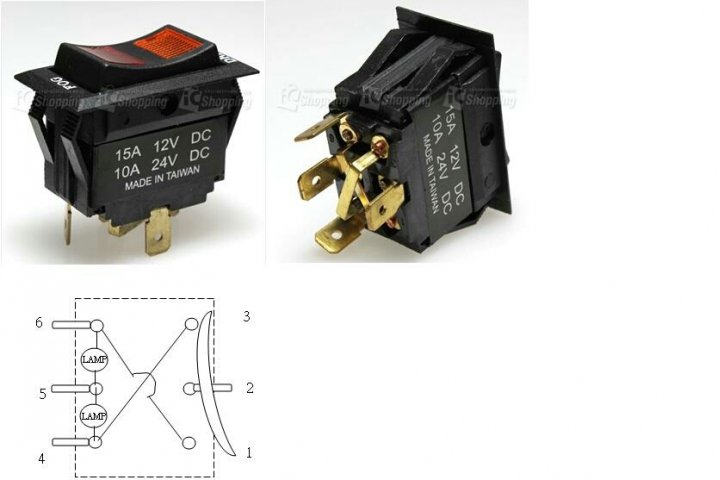

原來想買一顆帶燈開關，可控制燈一或燈二或全關，買了4p 3段開關，看不懂也想不透要怎麼接，google也找不到接法，請
問各位有人會嗎?

我想開1時燈1會亮，開關拆開來看好像不是這樣，救命啊!也太難了吧。

請益:車用4P3段帶燈洛可開關接法

2015-04-15 11:49 發佈

文章關鍵字帶燈

amf0933

37分

2樓

2015-04-15 21:38

5就是主電進來【+】4跟6就是你要點亮的1號燈組2號燈組

amf0933

37分

3樓

2015-04-15 21:39

開3亮4，開1亮5，2全關

jjohoson wrote:
原來想買一顆帶燈開...(恕刪)

32分

樓主

2015-04-16 8:06

請問腳2要接(-)嗎，不然燈不會亮是嗎?
感謝!!

34分

5樓

2015-04-17 18:33

汽車都只接正極.
負極找燈附近搭鐵就可以了.
2不用接,它是空腳,沒用的.

Eric N FiFis Blog

32分

樓主

2015-04-20 7:30

eric0706 wrote:
汽車都只接正極.負...(恕刪)

感謝2位大大幫忙,接線測試後結果報告一下,
4、6接負載,5要接負電,2接正電
電路畫錯了,開關內有設計按上時負載4導通,lamp4亮,
按下時負載6導通,lamp 6亮,帶燈開關好像都要接負電,
謝謝各位了!!
