魚眼切線問題詢問

請問切線調成哪一種的才是正確的???還是都可以。困擾中,希望有達人可以解答疑惑
照片1
http://tw.image.search.yahoo.com/images/view;_ylt=A3eg9GlUF.BRR2wARW1t1gt.;_ylu=X3oDMTBlMTQ4cGxyBHNlYwNzcgRzbGsDaW1n?back=http%3A%2F%2Ftw.image.search.yahoo.com%2Fsearch%2Fimages%3F_adv_prop%3Dimage%26va%3D%25E9%25AD%259A%25E7%259C%25BC%25E5%2588%2587%25E7%25B7%259A%25E5%259C%2596%26fr%3Dyfp-s%26tab%3Dorganic%26ri%3D10&w=600&h=450&imgurl=www.new-mt.tw%2FImage%2FDDE_36_20120611192026-750-.jpg&rurl=http%3A%2F%2Fwww.new-mt.tw%2F%3FID%3DReport%26amp%3BPID%3D8&size=38.2KB&name=%E9%AD%9A%E7%9C%BC%E6%A8%99%E6%BA%96%E5%88%87%E7%B7%9A&p=%E9%AD%9A%E7%9C%BC%E5%88%87%E7%B7%9A%E5%9C%96&oid=9a251839dff9abacc3376fbc1f445450&fr2=&fr=yfp-s&tt=%E9%AD%9A%E7%9C%BC%E6%A8%99%E6%BA%96%E5%88%87%E7%B7%9A&b=0&ni=288&no=10&ts=

照片2
http://tw.image.search.yahoo.com/images/view;_ylt=A8tUwJoTGeBRojkAJNpt1gt.;_ylu=X3oDMTBlMTQ4cGxyBHNlYwNzcgRzbGsDaW1n?back=http%3A%2F%2Ftw.image.search.yahoo.com%2Fsearch%2Fimages%3Fp%3D%25E9%25AD%259A%25E7%259C%25BC%25E5%2588%2587%25E7%25B7%259A%26n%3D30%26ei%3Dutf-8%26y%3D%25E6%2590%259C%25E5%25B0%258B%26fr%3Dyfp-s%26tab%3Dorganic%26ri%3D96&w=600&h=450&imgurl=ltktw.myweb.hinet.net%2Ffocus%2FIMG_0746.jpg&rurl=http%3A%2F%2Fwww.focus-sport.club.tw%2Fviewthread.php%3Ftid%3D272459&size=96.9KB&name=%E5%B8%9D%E5%AF%B6DEPO%E9%AD%9A%E7%9C%BC%E5%85%89%E5%9C%88%E5%A4%A7%E7%87%88%E7%95%B0%E7%A8%AE%E7%A7%BB%E6%A4%8D+-+FOCUS+MK2+-+Ford+-+FSC+%E8%BB%8A+...&p=%E9%AD%9A%E7%9C%BC%E5%88%87%E7%B7%9A&oid=8a480c956c44a76c40aee42737595394&fr2=&fr=yfp-s&tt=%E5%B8%9D%E5%AF%B6DEPO%E9%AD%9A%E7%9C%BC%E5%85%89%E5%9C%88%E5%A4%A7%E7%87%88%E7%95%B0%E7%A8%AE%E7%A7%BB%E6%A4%8D+-+FOCUS+MK2+-+Ford+-+FSC+%E8%BB%8A+...&b=91&ni=288&no=96&ts=
2013-07-12 22:58 發佈
文章關鍵字 魚眼切線問題

djaaron wrote:
請問切線調成哪一種的...(恕刪)


我個人覺得是照片2,因為台灣是左駕靠右行駛,

所以車頭燈左邊低不會閃到來車,右邊高是因為警告告示標誌,

都在右邊,稍微偏高才看得清楚。

純粹自己的感覺而已

兩張的差別
應該是差在內部擋板的設計吧 ...
第一張 只是內部中間的上下設計離距較短
第二張 比較長一些 也有特殊設計過 所以藍紫色切線很明顯 !
也有些魚眼設計 是像鹵素燈泡一樣 右邊會向上約35度 要照路牌用...

我不是專業 無法詳細解說

兩張照片沒差很多啦
這都是兩顆魚眼造成的
基本上左低又高就可以了
但是高也不會高於水平線
大約水平朝下15度

上面有人說35度
那是水平 跟切線無關

djaaron wrote:
請問切線調成哪一種的...(恕刪)

這兩張切線都一樣啊
左駕車 所以右邊會比較高

沒有魚眼的頭燈 會有15度 照路牌的切線
我實在看不出兩張切線有什麼不同...

切線相同

聚光度不同

原廠魚眼光源平均

一般改裝可能有聚光型


其他請達人補充
更正:

燈型看起來來都正確
兩張燈型都是美規(DOT)的燈型

http://www.retrofitlab.com/blog/dot-vs-ece-beam-pattern/

djaaron wrote:
請問切線調成哪一種的才是正確的???還是都可以。困擾中,希望有達人可以解答疑惑

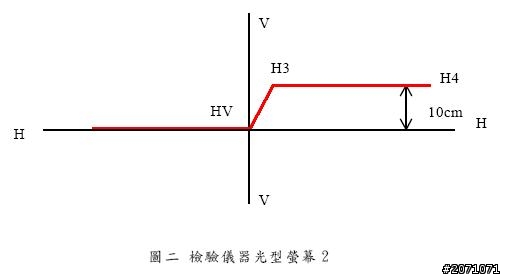

V 與 H3 為 15 度角(HVH3-VV), H 與 H4 為 10 公分(H3H4-HH),不逾 HV 、 H3 、 H4 範圍。


難得糊塗|臺中市道路交通事故扶助協會理事長

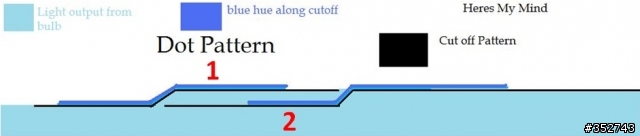

照片2的調整方法應該是跟版友提供的一樣,照片1的調整方式感覺是把右邊魚眼"編號2"的下切線高度調成與左邊魚眼"編號1"的上切線高度成同一平面,不知哪張是對的?
