Zune30G TVOUT AV900的問題

mhhong

mhhong
個人積分：0分
文章編號：29030468

0分

樓主

2011-07-03 3:20

各位先進大家好,不知道這個問題是該貼在汽車零組件版還是行動影音版呢?麻煩版主幫忙一下囉

小弟有一台很舊的Zune30G,更新韌體後,發現他有TVOUT的功能
剛好車上的AV900因為CD不明原因故障,拉了一條AV端子的線出來外接Zune30G聽音樂

現在問題來了,我想把Zune30G裡面的影片在AV900上播放
所以上網隨便買了一條3.5mm轉AV端子的線的線
可是當我想要輸出影片的時候,卻總是沒有畫面
不知道大家有沒有甚麼建議呢

在此附上設定的參數與主機相片,還望高手解惑,感謝~

AV900-VTR模式(但不確定是PAL模式或是NTSC模式,因為不會設定)

Zune30G TVOUT AV900的問題

Zune30G TVOUT AV900的問題

Zune30G-TVOUT模式

Zune30G TVOUT AV900的問題

Zune30G TVOUT AV900的問題

有沒有可能是線材的規格不符呢?我是隨便買網路上的3.5mm轉AV端子的線

2011-07-03 3:20 發佈

文章關鍵字 Zune30G TVOUT AV900 問題

gamecat

gamecat
個人積分：239分
文章編號：29030718

239分

2樓

2011-07-03 4:44

mhhong wrote:
各位先進大家好,不知...(恕刪)

第二張圖只有接左右聲道而已，紅+白，所以只會有聲音

黃的是影像輸出，所以您可能要去找看有沒有下面這種線

記得要找上圖左上角那種有三條黑線的3.5mm頭

另一邊就是紅+白+黃的梅花頭

mhhong

mhhong
個人積分：0分
文章編號：29044859

0分

樓主

2011-07-03 23:59

gamecat wrote:
第二張圖只有接左右聲...(恕刪)

謝謝gamecat兄熱心的回覆

上面那張照片是我平常用來聽mp3時用的線材,是沒有video輸出的

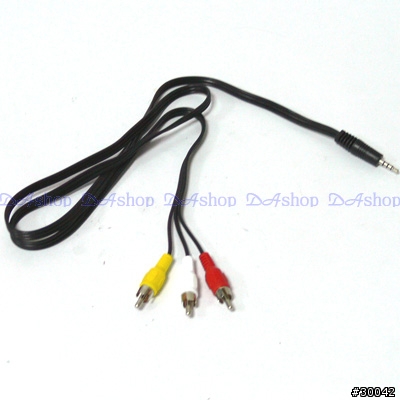

我有另外向拍賣店家買了下圖這條連接線,拍賣說他有支援mp4輸出,只是不知道支不支援ZUNE TVOUT呢?和gamecat兄所舉例的線材,規格上有差異嗎??還是設定的問題呢???

gamecat

gamecat
個人積分：239分
文章編號：29061960

239分

4樓

2011-07-04 19:22

mhhong wrote:
謝謝gamecat兄...(恕刪)

不客氣...

今天在網路上找到了下面這張圖

上面標示的很清楚，ZUNE的端子接腳圖

所以依照您手頭上那條av線要接到車子上的av端子

他的接法可能會是如下：

Zune紅	Zune黃	Zune白
↑ ↓	↑ ↓	↑ ↓
Car紅	Car白	Car黃

或者您可以使用三用電錶，量一下您手頭上那條av線的接頭

那一圈金屬應該會是圖一的2號接點（每個頭的那一圈應該都是2號接點）

紅色頭中間那一根，會是4號接點，白色頭就是1號接點，黃色頭就是3號接點

所以您所量出來的結果，在依照圖一的ZUNE接點相對硬即可

圖一裡面的『Standard camcorder cable』就是標準規格的AV端子線

mhhong

mhhong
個人積分：0分
文章編號：29116736

0分

樓主

2011-07-07 0:55

gamecat wrote:
不客氣...

今天...(恕刪)

謝謝gamecat兄熱心的回覆,讓我又燃起了一線希望
只是我熊熊找不到我的線,恕我晚點再回報使用的狀況

只是我納悶的是,既然都有標準格式了,為何zune和其他設備的接點就是要和標準不一樣阿~?
