可否先從我的焊接是否正確開始檢測？先假設沒有其他部分壞掉,因為當初只是插座脫落,之前使用正常. 若是其他電子組件壞掉,我也無法自行處理. 檢測正常插座該有的一些特徵？謝謝

shinemac

shinemac
個人積分：15分
文章編號：57478332

15分

樓主

2015-09-16 19:56

此外此款電源轉換器面板上沒有電源開關按鈕只有電源指示燈,但是插上點煙器時,指示燈不會亮 !!!

nobitaku

nobitaku
個人積分：144分
文章編號：57478343

144分

13樓

2015-09-16 19:57

shinemac wrote:
可否先從我的焊接是...(恕刪)

焊接看起來沒問題, 檢測就量量接點有沒有跟電路板銅箔導通阿?

有沒有導通就跟有沒有短路是一樣的, 該不會你不知如何測有沒有通? 那是連電錶都要重新學怎麼用??

nobitaku

nobitaku
個人積分：144分
文章編號：57478372

144分

14樓

2015-09-16 20:01

shinemac wrote:
此外此款電源轉換器面板上沒有電源開關按鈕只有電源指示燈,但是插上點煙器時,指示燈不會亮 !!!...(恕刪)

有可能點煙器進來電路板上有保險絲要看看.

shinemac

shinemac
個人積分：15分
文章編號：57478427

15分

樓主

2015-09-16 20:07

保險絲沒問題,因為風扇有轉,且USB槽可以使用

shinemac

shinemac
個人積分：15分
文章編號：57478461

15分

樓主

2015-09-16 20:11

nobitaku wrote:
焊接看起來沒問題,...(恕刪)

我會測有沒有導通(短路),就是轉到電錶的嗶嗶檔....問題是,哪裡跟哪裡要導通？
什麼是"電路板銅箔導通" ? 插座有三根腳柱可以插進電路板中,插進版再焊上

nobitaku

nobitaku
個人積分：144分
文章編號：57478515

144分

17樓

2015-09-16 20:17

shinemac wrote:
保險絲沒問題,因為...(恕刪)

那你這在 12V 推升 110V 的一堆電路裡有些零件可能有問題.

USB 是直接 12V 降 5V 是直流電路, 跟 110V 是完全不同的電路.

就算插座脫焊, 只是插座沒電,110V工作 LED 指示燈也應亮起.

那可能你該做能做的都已無法排除, 也不知如何幫你了.

nobitaku

nobitaku
個人積分：144分
文章編號：57478563

144分

18樓

2015-09-16 20:21

shinemac wrote:
我會測有沒有導通(...(恕刪)

就這樣.

shinemac

shinemac
個人積分：15分
文章編號：57478605

15分

樓主

2015-09-16 20:26

nobitaku wrote:
就這樣....(恕刪)

都有嗶

shinemac

shinemac
個人積分：15分
文章編號：57478622

15分

樓主

2015-09-16 20:27

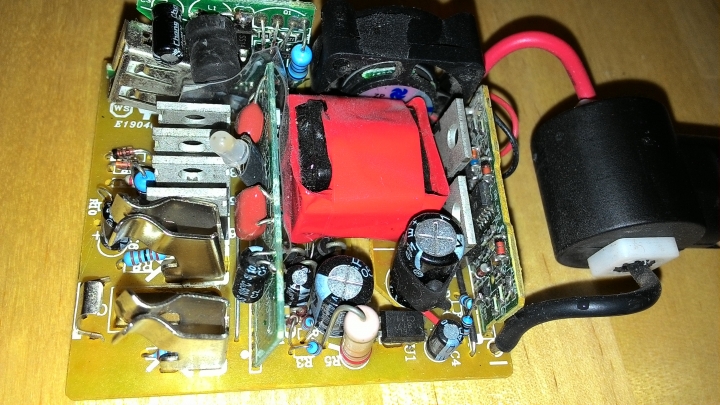

多附上照片，以利判斷，感謝大家的熱心幫助
