抱歉，我又起了好奇心。

相信大家在網路上都看過各種LED晶片，非常簡易，正負兩極接上就可以拿去當改裝品。

可是原廠的LED晶片也太搞崗了吧！

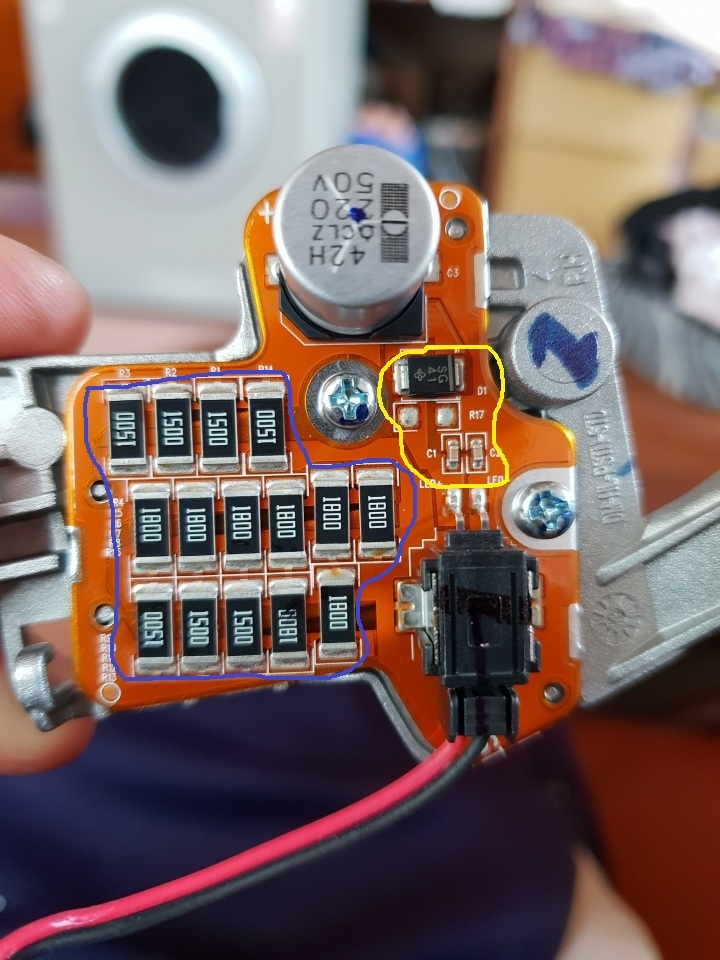

如圖：
原廠LED晶片 VS 市面上LED晶片

就為了三顆LED，各種看不懂的元件都上了，不知道這樣設計的考量是？？
安全？耐用？穩定度？

不知道有沒有專業人士看得懂❤️

2018-09-05 12:10 發佈

文章關鍵字原廠LED晶片 vs 市面 LED晶片

vjr 110

vjr 110
個人積分：2分
文章編號：69995343

2分

2樓

2018-09-05 12:36

根據我不專業了解，認為可能對應原因如下:
1. 車燈規範(Ex: 亮度，電流值等)
2. 環境與可靠度測試
3. 電磁相容性

jjspeaking

jjspeaking
個人積分：1822分
文章編號：69996590

1822分

3樓

2018-09-05 14:08

HetayLin wrote:
就為了三顆LED，各種看不懂的元件都上了，不知道這樣設計的考量是？？

車輛安規也是很嚴格的，
原廠的東西得過安規。

而且出去就代表品牌，
為了安全性，可行性，耐用度，
在LED晶粒之外，當然還要一堆東西。
上頭看到的應該就MOSFET電晶體、Capacitance、SMD電阻等等

--- 則規區論討守遵意同並過讀閱已我, 則規區論討視檢裡這按, 能功言引解瞭裡這按 --- ~~~

老蟋蟀

老蟋蟀
個人積分：45分
文章編號：69998375

45分

4樓

2018-09-05 16:21

HetayLin wrote:
可是原廠的LED晶片也太搞崗了吧！...(恕刪)

看不出來"搞崗"，藍色圈起來的那堆只是電阻，算出來等效約一點多歐姆
車廠懶得改版方向燈閃光器成LED專用版，用一堆電阻模擬烏絲燈泡耗電用的
不加這堆電阻，就會像燈泡壞掉一樣"快速閃爍"

黃色圈起來的電容就像IC 用的，背面可能有一顆保護LED燈粒的恆流IC，幾毛錢美金成本
照明用LED經過十幾年來的發展，驅動IC已經相當熟且便宜了，可以網拍搜尋"led 恆流驅動IC"參考

土砲要改的難度在燈具塑膠件與反射面搭配
LED 驅動部分有IC幫忙，真的只要將LED和驅動IC接上正負極就可以了

jjspeaking wrote:
上頭看到的應該就MOSFET電晶體...(恕刪)

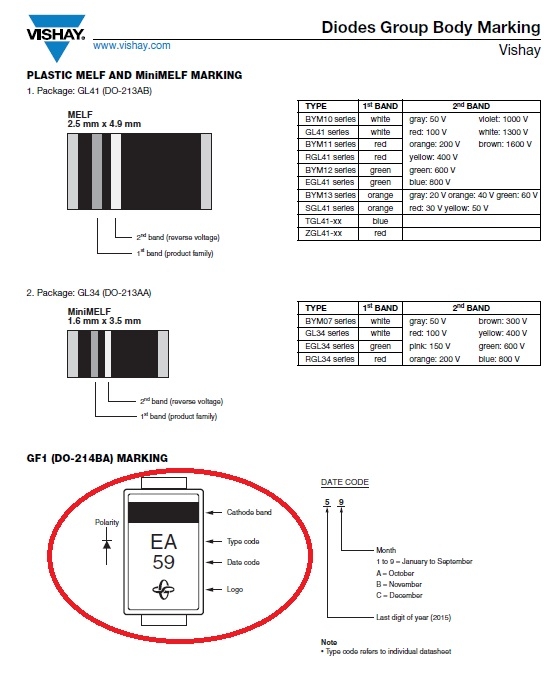

照片上正面應該沒有MOSFET（三支腳），黑色這顆是 Vishay 的Surface Mount Schottky diode
SGL41 系列，產於2004或是2014年一月

karnce

karnce
個人積分：583分
文章編號：70001656

583分

5樓

2018-09-05 21:02

這該不會是日行燈吧?..那3顆LED每顆都是4核,應該單顆有5W以上..那個鋁框有散熱作用
