我是參考版上的多電池串連穩壓尿袋然後自己製作的

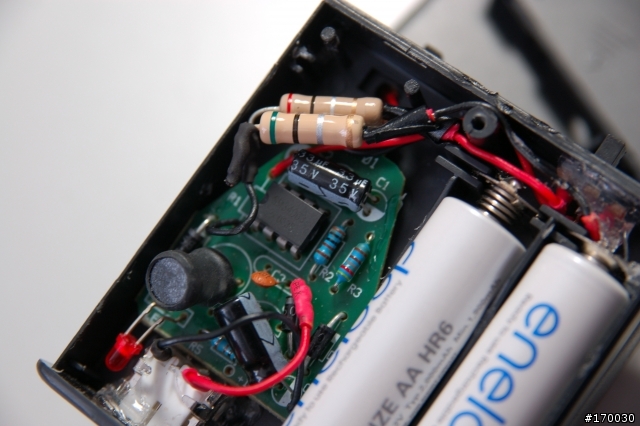

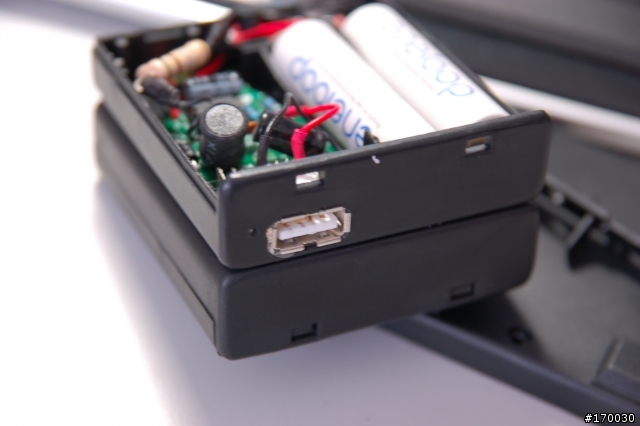

附上製作的成品照片....六顆低自放電經車充電路板轉成5V輸出

我將電流的限流電阻作成並聯可選擇開關（可選擇輸出1A或500mA）
並且在USB輸出串上一顆二極體 SR260（2A 66V）防止逆流

本來製作時我有改過電阻約將電壓穩定在5.2V 但是經過測試...我卻沒辦法替PDA手機818PRO充電
後來想說是不是電壓太低於是換了電阻升成6.2V 結果還是沒辦法充電

拜託版上的電子高手幫我找出哪裡設計上出了問題

請幫我找BUG （DIY多電池穩壓尿袋）~已解決換車充板

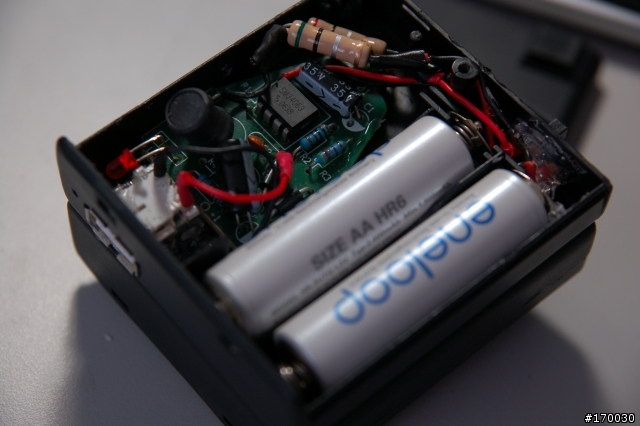

這是我串連二極體的照片
應該正負極沒接錯吧

請幫我找BUG （DIY多電池穩壓尿袋）~已解決換車充板

2008-07-23 11:00 發佈

文章關鍵字 bug 電池穩壓尿袋

aniceb2k

aniceb2k
個人積分：25分
文章編號：7206138

25分

2樓

2008-07-23 11:07

我覺的你做得很完美
我也想要這個
我昨天才買到不能用的假貨
但是六顆電池似乎是不夠到達5V 1A的輸出標準
用充電電池的話要至少要8顆串連
在加上升壓電路才有辦法輸出衝上5V 電流0.7A以上標準

另外一個可能是線的問題
你可以買有跳過線的MINI USB衝電線
有直線跟渦捲式
一條100元

或是用你原廠充電的線試試看
如果你原廠充電的線不行
應該就是電池還無法輸出到5A 1V的關係

八顆電池並連要保險一點不需要升壓電路絕對能衝的
應該是要用一般1.5V的電池或鹼性電池

小弟希望這位大大分享整個製作過程
我也有參考你說的那位大大的製作過程
但是所有的圖都無法顯示
讓我端詳不出

疾管局承認狂牛症在牛死3.5小時內才能驗出，證明台灣再檢驗無效！全世界僅美國阿茲海默症（常為狂牛症之誤診）為第7大死因！

aniceb2k

aniceb2k
個人積分：25分
文章編號：7206329

25分

3樓

2008-07-23 11:16

請注意
電壓＝電流X電阻
一般充電電池電壓為1.2V
電流最大約0.45MA
其內阻大約是2.666歐姆
換句話說一顆電池最大才1.2X0.45＝0.54W
而PDA PHONE智慧型手機如HTC TOUCH等
他們附的充電跟車充都能輸出到5V 1A也就是5W
換句話說
充電電池至少串連8顆才有到4.32W
保險的話要到10顆
如果是一般1.5V電池則8顆就有1.5X0.45X8＝5.4W
取一個方便跟節省費用的公約數的話
戶外買一般三號電池8顆很好買
要節省經費買8科低自放應該至少也可以充電50％以上

疾管局承認狂牛症在牛死3.5小時內才能驗出，證明台灣再檢驗無效！全世界僅美國阿茲海默症（常為狂牛症之誤診）為第7大死因！

coralpolyp

coralpolyp
個人積分：91分
文章編號：7206352

91分

樓主

2008-07-23 11:17

六顆低自放電充飽電以後串連電壓約 1.4X6＝8.4
我有用電錶量過....確實可以穩壓在5.2V（之前參考的文章有測試過7V到24V都可以）

至於充電線的問題我是使用原廠的USB線
用於電腦USB是可以充電的應該沒道理尿袋就不能充

而且重點是....我接上手機後電量有顯示充電中...也有電量跑馬燈出現
但是數字卻一直沒辦法充上去停滯不前放了一個晚上結果跟沒充電一樣還自動降了5％（此為正常的待機）

其實換電阻很簡單...你只要將車充裡面兩兩最靠近的那兩顆換掉就好了
因為我過程沒有紀錄就很抱歉沒有圖解了

coralpolyp

coralpolyp
個人積分：91分
文章編號：7206498

91分

樓主

2008-07-23 11:24

aniceb2k wrote:
請注意電壓＝電流X電...(恕刪)

你好....那請問一下
我有量過輸出電流電錶有顯示（我有作1A or 500mA開關)都是如計算的（1.1A or 0.55A）
我是直接將電錶串連USB的正負極....

電壓的話...低電量一顆充飽電後測試輸出電壓有達到1.4V
所以1.4X0.45X6＝3.78w 沒辦法達到5W 所以充電失敗嗎？

但是版上更多人是直接將4顆電池盒串連接usb 就可以充電了....1.4*0.45*4＝2.52w

還是會不會是SR260的問題呢？這顆是蕭特基二極體不是普通的整流二極體有差別嗎？

aniceb2k

aniceb2k
個人積分：25分
文章編號：7206798

25分

6樓

2008-07-23 11:39

coralpolyp wrote:
六顆低自放電充飽電以後串連電壓約 1.4X6＝8.4
我有用電錶量過....確實可以穩壓在5.2V（之前參考的文章有測試過7V到24V都可以）

至於充電線的問題我是使用原廠的USB線
用於電腦USB是可以充電的應該沒道理尿袋就不能充

你好....那請問一下
我有量過輸出電流電錶有顯示（我有作1A or 500mA開關)都是如計算的（1.1A or 0.55A）
我是直接將電錶串連USB的正負極....

電壓的話...低電量一顆充飽電後測試輸出電壓有達到1.4V

會不會是SR260的問題呢？這顆是蕭特基二極體不是普通的整流二極體有差別嗎？
...(恕刪)

我比你對於實做更不懂
不過我也花了時間學習一下基本電學
W＝VA、V＝IR
你電壓確實是高於5V
降壓後得到的效益就是電流可以變大
你的電流能超過1A我有點驚訝到

既然你的輸出規格都達到5V1A的需求了
我想還是有可能是線的問題
因為標準USB規格是5V0.5A
但是原廠附的那一條插上電腦卻能用
我猜想是
因為原廠那一條不止可以充電也可以當傳輸線
所以當PDA PHONE插上原廠那一條
韌體判斷輸入端是電腦就自動調整為可以充電
而其附的車充或旅充都是5V1A
應該就是當PDA判斷輸入端無傳輸資料功能時就會調整為要5V1A才能充電

而當你用可以判斷輸入端是否為電腦的原廠線接上一端不是電腦的電池盒
是否因為如此到至PDA判斷為不能充電
也許有這可能～所以我才建議要不要買市面上破解版的充電線
請在拍賣上搜尋躍動你就可發現我在講什麼

疾管局承認狂牛症在牛死3.5小時內才能驗出，證明台灣再檢驗無效！全世界僅美國阿茲海默症（常為狂牛症之誤診）為第7大死因！

aniceb2k

aniceb2k
個人積分：25分
文章編號：7207247

25分

7樓

2008-07-23 12:03

根據這篇文章
電池內阻的基本知識
電池的內阻是可變的
以下引用
在放電電路的原理圖上來說，我們可以把電池和內阻拆開考慮，分為一個完全沒有內阻的電源串接上一個阻值很小的電阻。此時如果外接的負載輕，那麼分配在這個小電阻上的電壓就小，反之如果外接很重的負載，那麼分配在這個小電阻上的電壓就比較大，就會有一部分功率被消耗在這個內阻上（可能轉化為發熱，或者是一些複雜的逆向電化學反應）。一個可充電電池出廠時的內阻是比較小的，但經過長期使用後，由於電池內部電解液的枯竭，以及電池內部化學物質活性的降低，這個內阻會逐漸增加，直到內阻大到電池內部的電量無法正常釋放出來，此時電池也就「壽終正寢」了。絕大部分老化的電池都是因為內阻過大的原因而造成無使用價值，只好報廢。因此我們更應該注重的是電池放出的容量而不是充入的容量。
引用結束

PDA PHONE在沒有用電腦USB充電時
要求要到5A1V所以算是相對高負載
或許8顆電池能減輕這個高負載效應
另外我剛查一下蕭基特二極體好像有容易露電流的缺點
不知與你的問題是否也有關

疾管局承認狂牛症在牛死3.5小時內才能驗出，證明台灣再檢驗無效！全世界僅美國阿茲海默症（常為狂牛症之誤診）為第7大死因！

aniceb2k

aniceb2k
個人積分：25分
文章編號：7207309

25分

8樓

2008-07-23 12:06

對了～請問你的DIY電池盒跟改裝用的點煙器是在哪一邊買的...
我本來想找有沒有把點煙器接車子那一端的接頭也轉接成USB的轉接頭
這樣就不用拆開來焊接
直接串接成穩壓電路
可惜沒有

疾管局承認狂牛症在牛死3.5小時內才能驗出，證明台灣再檢驗無效！全世界僅美國阿茲海默症（常為狂牛症之誤診）為第7大死因！

pcc0905

pcc0905
個人積分：3分
文章編號：7208111

3分

9樓

2008-07-23 12:54

coralpolyp wrote:

...
六顆低自放電經車充電路板轉成5V輸出

...(恕刪)

大家都想太多了！

充電要素：

1.
電壓並聯後不能降壓

2.
充電流要固定電流

自製DIY電池盒尿袋要訣：
1.
鎳氫電阻高並聯後壓降嚴重。
2.
電池盒彈簧本身會限制電流。

所以您將1.2V電池「電壓顆數」算計好直接使用，就能正常充電。
「不需要任何電路！」

一般而言，USB我是用5顆1.2V鎳氫電池，
「電壓與電流」要在並連「充電時」量測，5顆1.2V鎳氫電池實際量測，
電池盒「未」安裝任何電路剛好滿足5V1A充電要求。
http://kuso.cc/3Eq!

使用多年無問題。

PS：
使用車充電路板？那是12V規格光是耗損應該不少~

blog.dcview.com/pcc0905

519tony

519tony
個人積分：12分
文章編號：7208195

12分

10樓

2008-07-23 12:59

不是所有 USB 接口有輸出 5V 就可以對設備端充電的。

像 ASUS 要輸出大於 500mA 並且 Mini USB 2、3 PIN 腳要 Short 才能充電。(ASUS 有些機種不用 Short)

而 Dopod Mini USB 要 Short 4、5 腳，才能充電。

若是在電腦上面，像 MOTOROLA 要 Driver 裝好才能充電，有些 PDA 要同步軟體才能充電。

所以你的 Mini USB 線材要經過改造，你試試！

-----------------------------------------------------------------------------
補充說明：

Mini USB Pin
1-- VCC
2-- D-
3-- D+
4-- NC (大部分都沒在用)
5-- GND
