請教現有約6v 2.5A的尿袋該怎麼改成5V 1A或2A呢？

coralpolyp
個人積分：96分
文章編號：7081653

96分

樓主

2008-07-15 0:43

這是之前爸爸玩IPAQ 3970時買的隨手充

但是我曾經用電錶量過裝滿三顆充飽電的充電電池
輸出電壓約6V左右（好像有升壓穩壓過...因為電壓不太變）
電流約2.5A 因為比原廠的大很多...我後來不太敢用

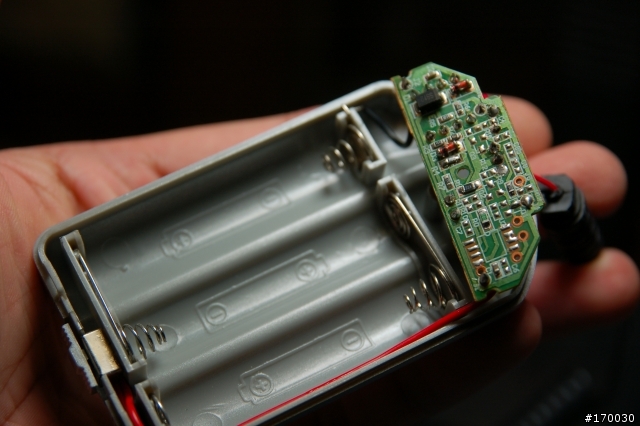

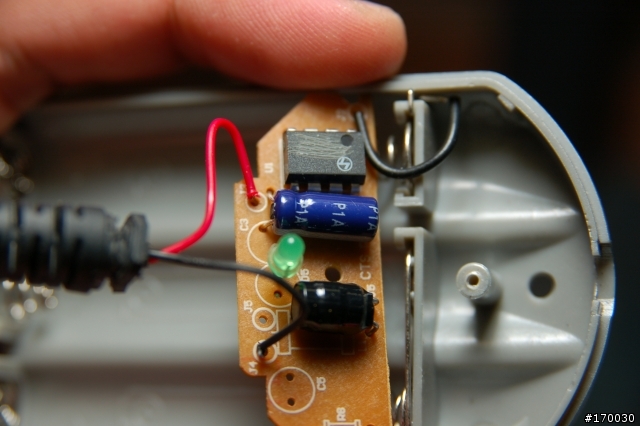

附上我拍的內部電路版圖.... 因為我不是念電子的
內部零件不是很熟
不知道能不能經由串連二極體來降壓到5V 電流也能降到1A左右

請教現有約6v 2.5A的尿袋該怎麼改成5V 1A或2A呢？

2008-07-15 0:43 發佈

文章關鍵字 5V 1A 尿袋 2.5

疯哥

疯哥
個人積分：66分
文章編號：7085217

66分

2樓

2008-07-15 10:37

不用改，直接可用，因为现有装置都带有二次稳压，标称5V的设备应该能够承受6V的电压。如果实在是不放心，最简单的办法是在回路上串联1-3个二极管，每个二极管会有0.3-0.5V压降（与型号有关），但在二极管上会消耗一定功率可能会使电池使用时间变短。

coralpolyp

coralpolyp
個人積分：96分
文章編號：7086005

96分

樓主

2008-07-15 11:24

疯哥 wrote:
不用改，直接可用，因...(恕刪)

請問二極管的型號 1N4001?? 是這個嗎？是不是也有防止逆流的情況？
因為我曾經試過...充電到最後... 會有虛充的情況出現

您說的消耗是指會變成熱量嗎？電池發熱或是二極體發熱

另外請問一下電流的問題該怎麼解決？高達2.5A的電流對手機電池會不會有損壞的情況

疯哥

疯哥
個人積分：66分
文章編號：7088679

66分

4樓

2008-07-15 14:16

coralpolyp wrote:
請問二極管的型號 ...(恕刪)

1N4001就是可选择的型号之一，但这只二极管额定电流只有1A，如果你的装置充电时（一般在充电初期同时开机时）电流超过1A可能会发现二极管过热，可以考虑换个额定电流大些的型号，具体我也记不得型号了，需要查查厂家的规格表才知道。

所谓虚充电估计是因为电池电压跌落造成输出电压跌落到设备二次稳压（充电）电路可允许的下限值，此时可以维持设备开机但不会向机内电池充电。

发热主要是后加的二极管发热，因为二极管产生了压降，就产生了功率损耗。

2.5A是指额定最大工作电流，也就是所能提供的上限，这个参数只要大于设备的额定最大电流就可以，再大只会增加成本和体积，对设备无任何影响。

个人倾向于不要加二极管，因为似乎有点得不偿失的样子，6V电压损坏5V设备的几率非常小。

coralpolyp

coralpolyp
個人積分：96分
文章編號：7098435

96分

樓主

2008-07-16 1:47

感謝大大....

另外想問一下如果我將方形電池（9v 那種的是鎳氫可充電的電量178mA）
然後串連普通1.2v的 2000mA充電電池...

這樣他的電壓是不是10.2？那如果拿12V車充將它轉接成5V的USB
當我用USB充電時... 是平均消耗兩方的電量嗎？還是會先從某一方消耗

te-mai

te-mai
個人積分：7分
文章編號：7102127

7分

6樓

2008-07-16 11:23

coralpolyp wrote:
感謝大大....另外...(恕刪)

不能這樣串啦
會有問題,,

特邁通訊科技--專業電子電路設計 http://www.temai.com.tw

coralpolyp

coralpolyp
個人積分：96分
文章編號：7109729

96分

樓主

2008-07-16 20:09

今天大膽的給他充下去

發現有問題了....尿袋可以將pda充飽到100%

但是一不注意...讓電池電壓下降..(尿袋沒電)

結果就是越充電 pda主機越沒電....看來應該是電流逆流變成pda主機電池在充尿袋

可否請身邊有個二極體的大大拍個照或是給我個連結
讓我看看能夠防止逆流的二極體應該長啥咪樣子?
還有二極體的兩個腳應該要怎麼串接到尿袋的正負極呢?
